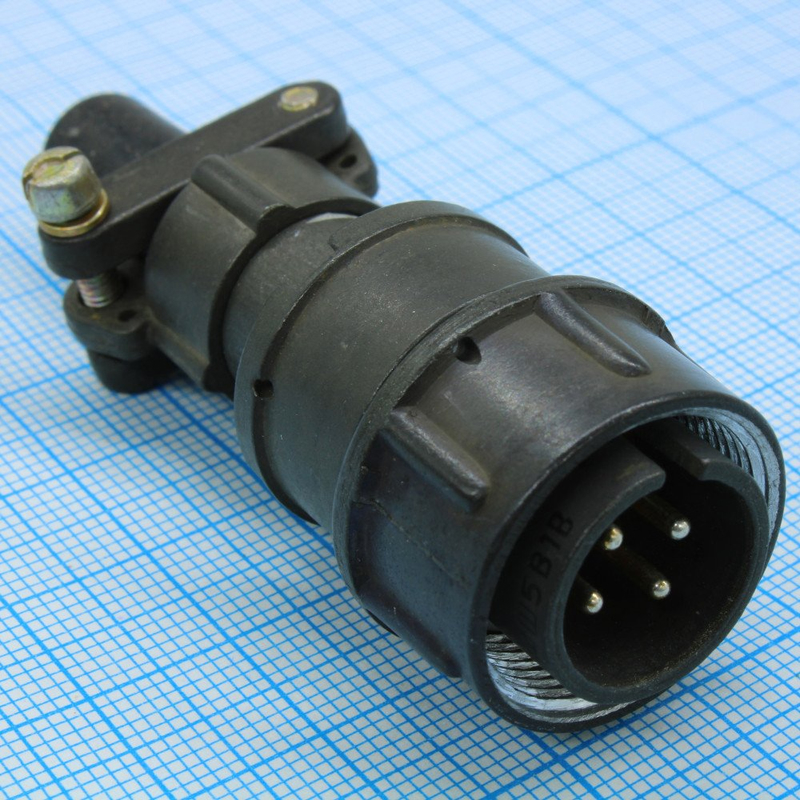

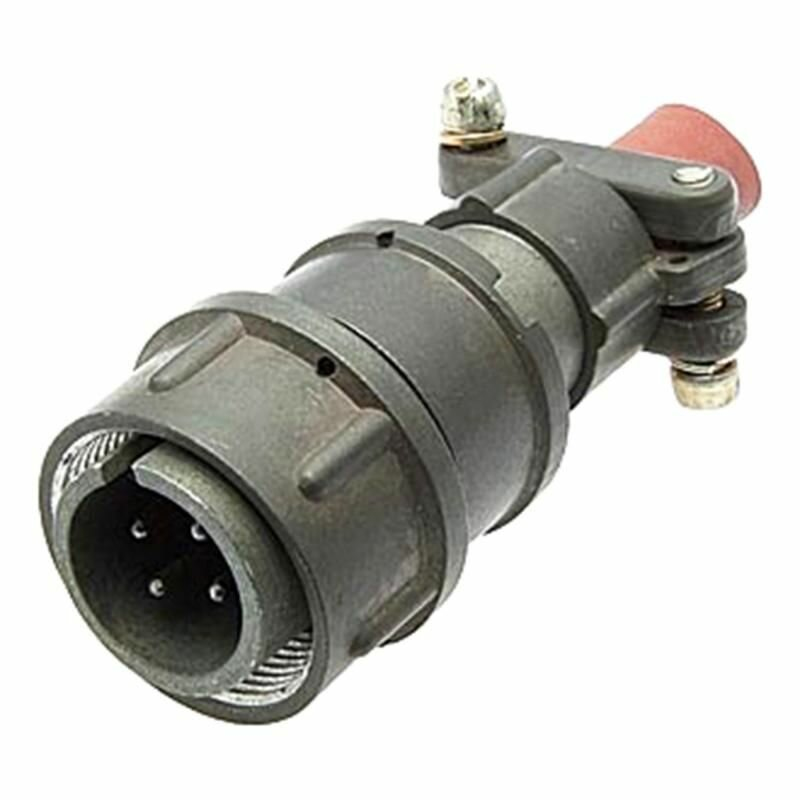

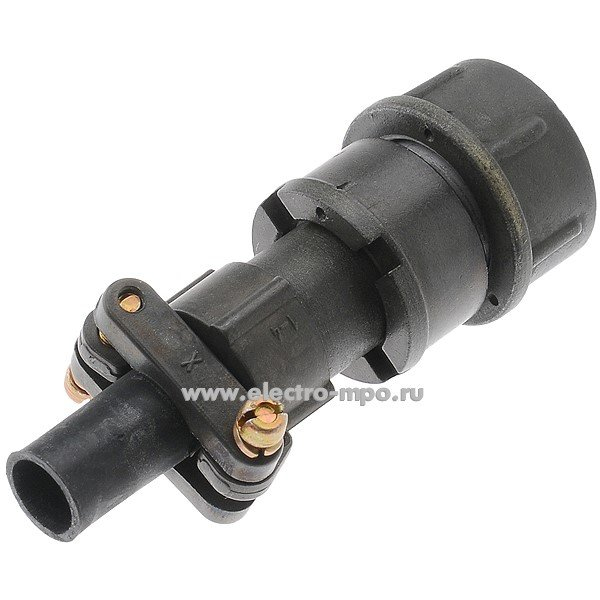

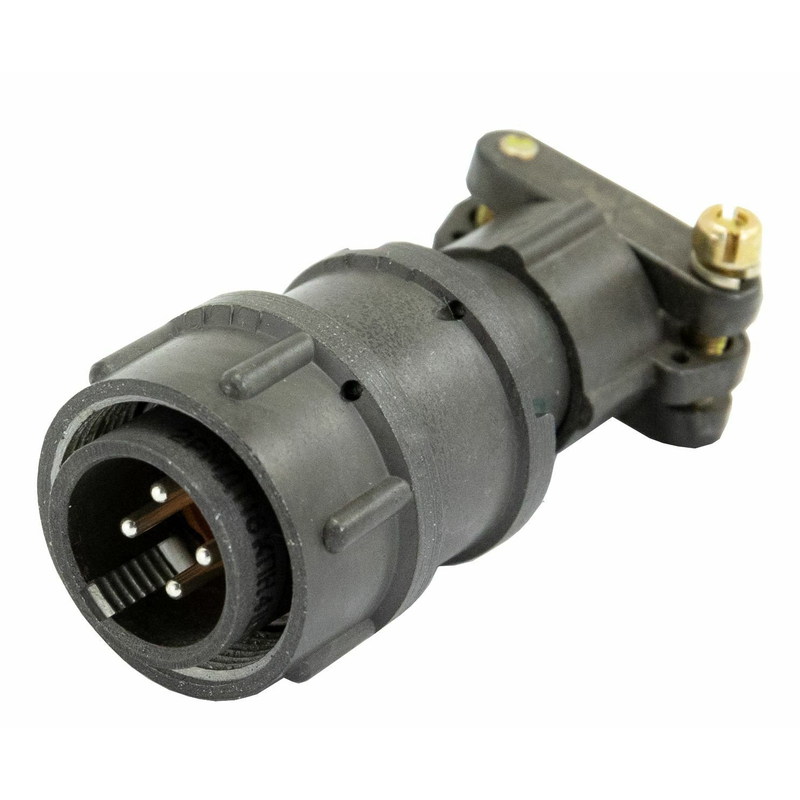

2РМДТ18КПН4Ш5В1В Вилка кабельная

Разъём2РМДТ18КПН4Ш5В1В — это цилиндрический низкочастотный кабельный разъём‑вилка серии 2РМДТ, предназначенный для соединения в электрических цепях постоянного и переменного тока, в том числе в составе бортовых и промышленных систем.

Основные параметры

• Количество контактов —4 штыревых контакта диаметром 1,5 мм , каждый контакт извлекаемый.

• Материал контактов —латунь с серебряным покрытием , что обеспечивает низкое переходное сопротивление и хороший контакт.

• Максимальный ток на контакт — до15 А , суммарный ток на соединитель — до50 А.

• Максимальное рабочее напряжение — до560 В постоянного и переменного тока.

Конструкция и материалы

• Корпус выполнен изалюминиевого сплава А‑22 с оксидным покрытием (серый цвет), условный размер корпуса18 мм , диаметр корпуса около25 мм , высота около53,5 мм.

• Изолятор —карболит (термореактивная пластмасса), цвет изолятора — коричневый.

• Тип корпуса —К (кабельный) , патрубок —П (прямой) , накидная гайка патрубка —Н (для неэкранированного кабеля) , наличие уплотнительной втулки есть, герметичность — отсутствует.

Электрические и механические характеристики

• Сопротивление изоляции — не менее5000 МОм при нормальных условиях, электрическая прочность изоляции —1850 В (испытание переменным током).

• Сопротивление контакта (1,5 мм) — не более2,5 мОм , что важно для мощных и низкоомных цепей.

• Метод сочленения с розеткой —резьбовой (шаг резьбы накидной гайки M20×1 мм), количество операций сочленения‑расчленения — до500 циклов.

Климатические и эксплуатационные условия

• Климатическое исполнение —В2.1 , рабочий диапазон температур — примерноот −60 до +100 °C (в зависимости от конкретного ТУ).

• Относительная влажность — до98% при +40 °C , предусмотрена работа при широком диапазоне атмосферного давления.

• Теплостойкость —100 °C , разъём может использоваться в условиях вибрации и ударов (десятки и сотни g, в зависимости от режима).

Монтаж и применение

• Соединитель монтируетсяна кабель (кабельная вилка), электрическое присоединение —пайка на контактах, механический монтаж —объёмный (через кабельный патрубок и уплотнительную втулку).

• Используется для внутреннего монтажа в электрорадиоаппаратуре, промышленных панелях, приборах, где нужен компактный, механически прочный и виброустойчивый низкочастотный соединитель.
