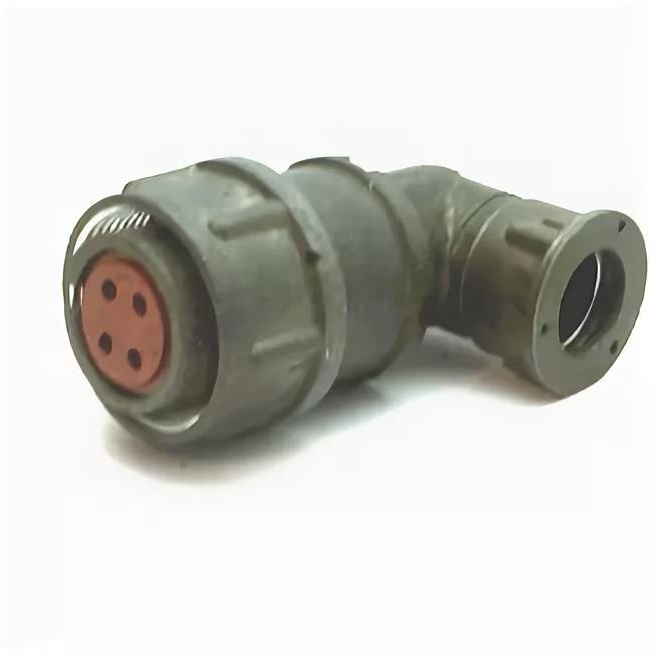

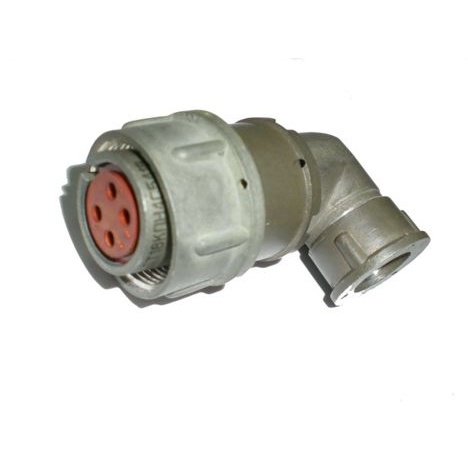

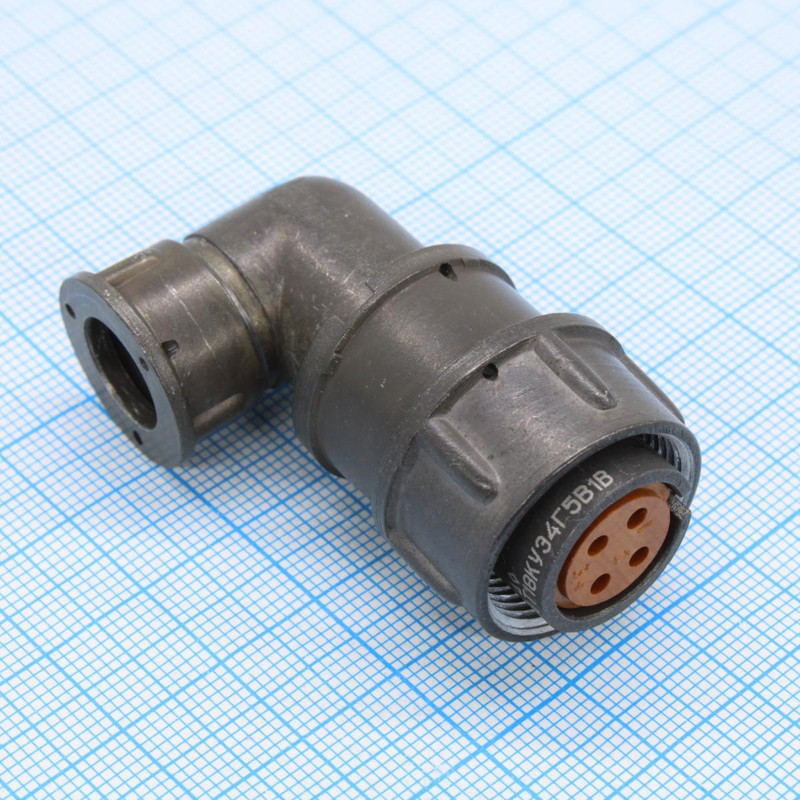

2РМДТ18КУЭ4Г5В1ЛВ — это цилиндрический низкочастотный соединитель ( розетка кабельная экранированная). Он выпускался в период 2015–2026 годов с приемкой ОТК.

Тип и монтаж

Кабельная розетка с угловым патрубком (КУ) и гайкой для экранированного кабеля (Э), предназначена для внутреннего объемного монтажа пайкой.

Основные параметры

• Посадочный диаметр: 18 мм.

• Количество контактов: 4 (диаметр 1,5 мм).

• Рабочая частота: до 3 МГц.

• Рабочая температура: от -60°C до +100°C.

• Число сочленений: 500 циклов.

• Поляризация: одношпоночная.

• Покрытие контактов: серебро или золото.

• Номинальный ток на контакт: до 10 А.

• Рабочее напряжение: до 700 В (амплитудное значение).

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 2200 В (эффективное значение).

• Сопротивление контактов: не более 2,5 мОм.

• Виброустойчивость: до 200 м/с² в диапазоне частот 1–5000 Гц.

• Ударная прочность: до 500 м/с².

• Относительная влажность воздуха: до 98% при +35°C.

• Атмосферное пониженное давление: до 1,33·10⁻⁴ Па.

• Степень защиты: IP54 (в сочленённом состоянии).

• Материалы корпуса: Алюминиевый сплав с анодно-оксидным покрытием.

• Материал изолятора: Термореактивные пластмассы.

Применение

Используется в электрических цепях постоянного и переменного тока для надежного соединения в промышленной электронике и приборостроении, во всеклиматическом исполнении по ТУ ГЕО.364.126ТУ. Широко применяется в системах автоматизации, приборах контроля и управления, а также в оборудовании, требующем устойчивости к вибрациям, ударам и изменениям температур, включая бортовую аппаратуру наземного, железнодорожного и морского транспорта, специализированную технику и измерительные комплексы.
