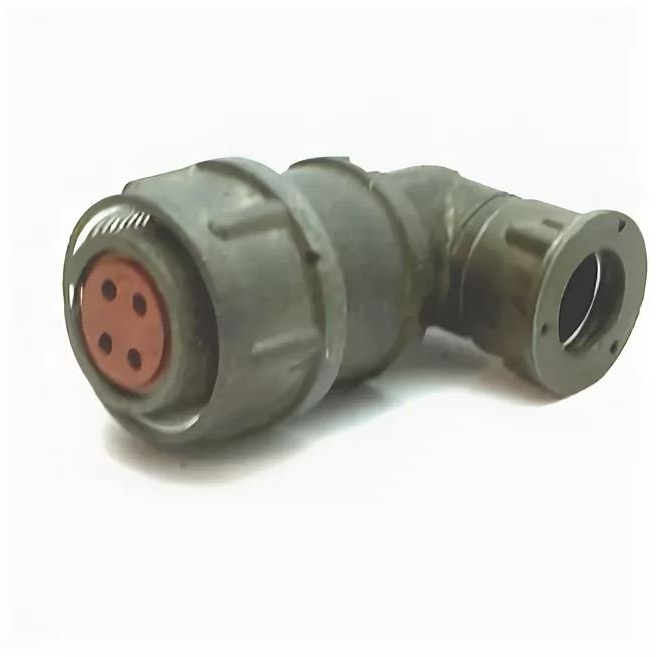

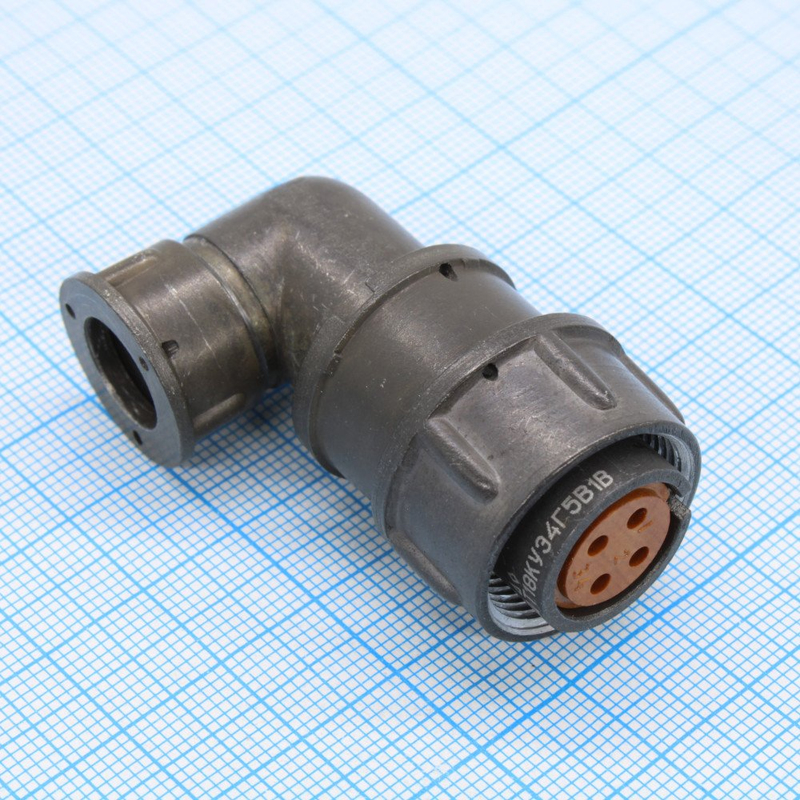

2РМДТ18КУЭ4Г5В1В — это цилиндрический низкочастотный электрический соединитель ряда 2РМДТ, выполненный по типу «РМ» (резьбовая фиксация) и предназначен для ручного соединения кабельных и аппаратных цепей постоянного и переменного тока.

Назначение и область применения

Этот разъём используется в электро‑ и радиоаппаратуре для подключения линий с относительно высокими токами: например, в цепях питания и силовых линиях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на применение в бортовых и стационарных устройствах, в том числе в условиях повышенной вибрации и ударных нагрузок.

Конструкция и тип корпуса

2РМДТ18КУЭ4Г5В1В относится к кабельной розетке с угловым патрубком, негерметичному исполнению, с резьбовой фиксацией положения вилки и розетки. Корпус имеет условный размер 18, что определяет габариты и геометрию соединителя; тип «КУЭ» указывает на кабельную угловую розетку, а «В» — на всеклиматическое исполнение.

Электрические параметры

• Номинальное рабочее напряжение — до 560–700 В постоянного или переменного тока.

• Токовая нагрузка на одиночный контакт лежит в диапазоне примерно 4–36 А, суммарный ток на соединитель — до 260 А.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, сопротивление контактов — не более 5 мОм, ёмкость между контактами — не более 6 пФ.

Климатические и механические условия

Соединитель рассчитан на всеклиматическое исполнение: диапазон рабочих температур примерно от –60 до +100 °C, высокая влажность (до 98% при +40 °C) и пониженное атмосферное давление. Он выдерживает вибрацию в широком диапазоне частот, многократные удары с ускорением до 1000 м/с² и кратковременные линейные ускорения порядка 2000 м/с².

Надёжность и долговечность

Минимальный срок сохраняемости для этого типа соединителя составляет около 15 лет при заданном гамма‑процентном уровне надёжности, минимальная наработка — порядка 1000–5000 часов. Количество допустимых сочленений‑расчленений рассчитано не менее чем на 500 циклов, что обеспечивает устойчивую работу в многоразово подключаемых линиях.
