2РМДТ24Б10Ш5В1В

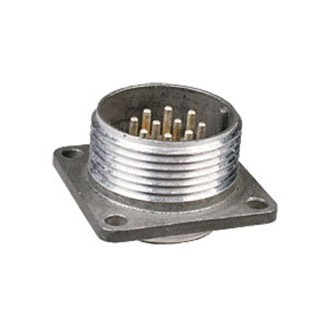

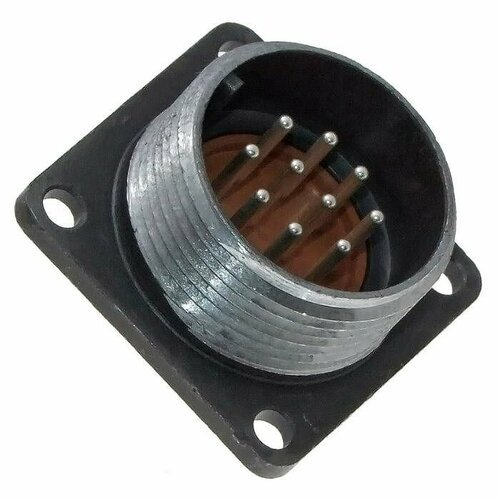

2РМДТ24Б10Ш5В1В — это цилиндрический электрический соединитель (вилка) из серии 2РМДТ, предназначен для низкочастотных цепей питания и сигналов в промышленной и радиоэлектронной аппаратуре.

Основные данные и назначение

• Разъем относится к серии 2РМДТ, имеет блочный приборный корпус (буква «Б» в маркировке).

• Предназначен для соединения электрических цепей в стационарных и передвижных устройствах, в том числе в условиях вибрации и перепадов температуры.

Контакты и электрические параметры

• Количество контактов — 10; тип контактов — штыревые, круглой формы, диаметром 1,5 мм.

• Максимальный рабочий ток на контакт — до 10 А, суммарный ток на разъем — порядка 80–80+ А (в зависимости от нагрузки и условий работы).

• Максимальное рабочее напряжение — около 560 В переменного или постоянного тока, электрическая прочность изоляции — порядка 1,8–2 кВ.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава (например, А‑22), с покрытием оксидированием, цвет корпуса — серый; изолятор — карболит, цвет изолятора — коричневый.

• Метод сочленения с розеткой — резьбовой (наружная резьба на корпусе вилки), предусмотрен упорный паз для ориентации.

Монтаж, габариты и условия эксплуатации

• Разъем монтируется на панель (механический крепёж) с монтажными отверстиями диаметром порядка 3,4 мм, расстояние между осями монтажных отверстий — около 26 мм.

• Габаритные размеры вилки: примерно 33×33×24 мм (длина × ширина × высота), масса — около 40 г.

• Рабочий диапазон температур — от минус 60 до плюс 100 °C, допустимая относительная влажность до 98% при +25 °C, атмосферное давление — от глубокого вакуума до значений около 50 кПа.

Ресурс и надёжность

• Разъём рассчитан не менее чем на 500 циклов сочленения–расчленения, минимальная наработка при номинальных нагрузках — порядка 1000 часов.

• Сопротивление изоляции между контактами — не менее 1000–5000 МОм, сопротивление контактов — не более 2,5 мОм.
