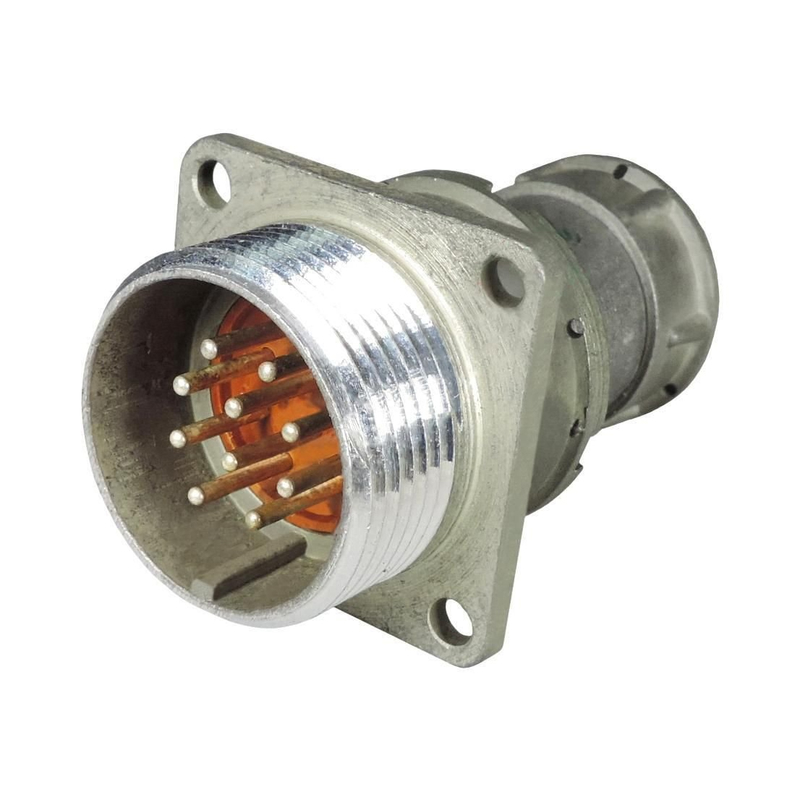

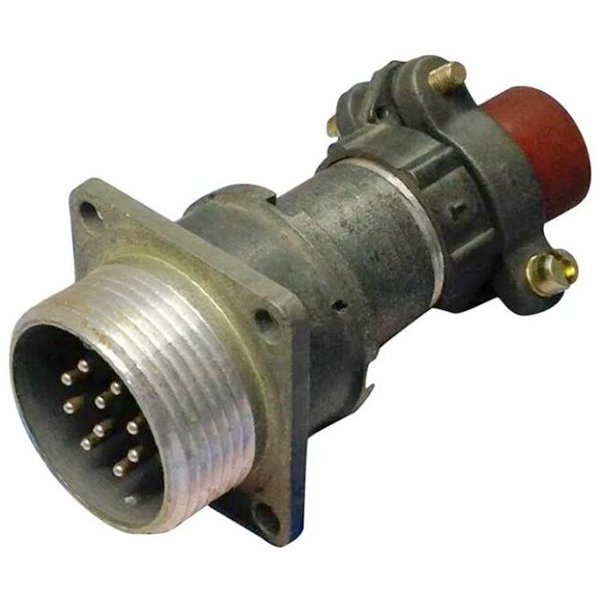

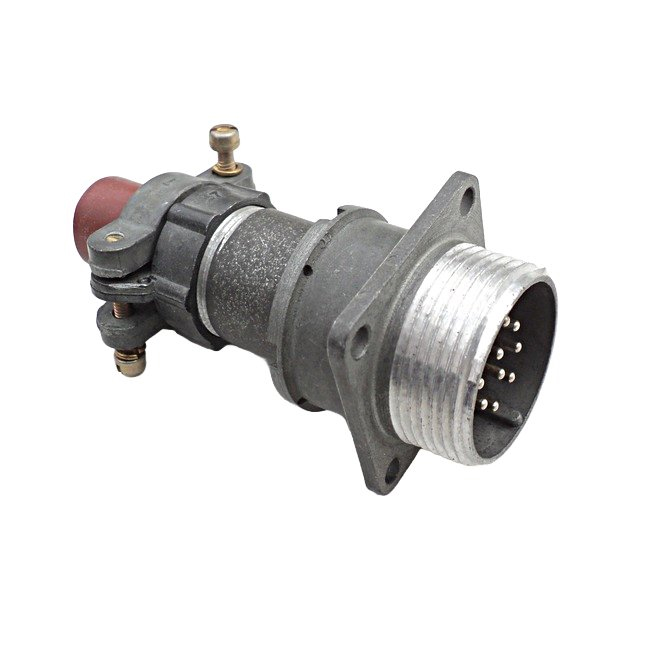

2РМДТ24БПЭ10ШВ1В — это низкочастотный цилиндрический негерметичный электрический соединитель серии 2РМДТ, блочная (приборная) вилка с резьбовым соединением, предназначенная для соединения и разъединения длинных электрических цепей постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.​

• Обеспечивает подключение кабеля к прибору в цепях постоянного и переменного тока с рабочей частотой до 3 МГц.​

Расшифровка обозначения

• 2РМДТ — серия: цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель с резьбовой фиксацией.

• 24 — условный размер корпуса (посадочный диаметр корпуса около 24 мм).

• Б — блочный (приборный) корпус, устанавливается на шасси/панель.​

• П — наличие патрубка/прямой ввод (в данной модификации – исполнение с патрубком, в отличие от просто «Б» без него).​

• Э — тип монтажа контактов: обжимка (экстрагируемые контакты под обжим).​

• 10 — количество контактов.

• Ш — штыревой тип (вилка, «папа»).

• В1 — исполнение по теплостойкости (до 100 °C) и конструктивный вариант.​

• В (последняя буква) — всеклиматическое исполнение, тропикоустойчивость.

Электрические характеристики (для данного типоисполнения)

• Количество контактов: 10 штырей, извлекаемые контакты под обжим.

• Допустимый ток: до 10 А на один контакт, суммарно до 83 А на весь соединитель.

• Максимальное рабочее напряжение: до 560 В (постоянного или переменного тока).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Рабочая частота: до 3 МГц.

• Емкость между контактами: не более 6 пФ для серии 2РМД/2РМДТ.​

Механические и климатические параметры

• Тип сочленения: резьбовое, обеспечивает надежную фиксацию и виброустойчивость.

• Климатическое исполнение: всеклиматическое, тропикоустойчивое, допускает работу при повышенной влажности (до 98% при +40 °C).

• Диапазон рабочих температур окружающей среды: примерно от −60 до +100 °C для серии 2РМДТ.

• Вибро- и ударопрочность: рассчитан на синусоидальную вибрацию до 5000 Гц и значительные механические удары (ускорения до 1000–5000 м/с² в зависимости от режима).

• Минимальная наработка: порядка 1000–5000 часов, ресурс по количеству сочленений — около 500 циклов.

Конструктивные особенности

• Корпус блочный, для установки на панель/шасси, цилиндрический.

• Контакты извлекаемые, монтаж жил кабеля методом обжима, покрытие контактов — серебро или золото (зависит от партии/исполнения).

• Негерметичное исполнение, предназначено для работы в аппаратуре без требований к герметизации, но с повышенной стойкостью к климатическим воздействиям.
