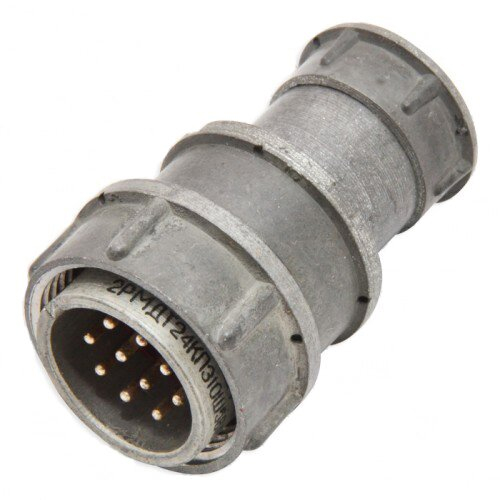

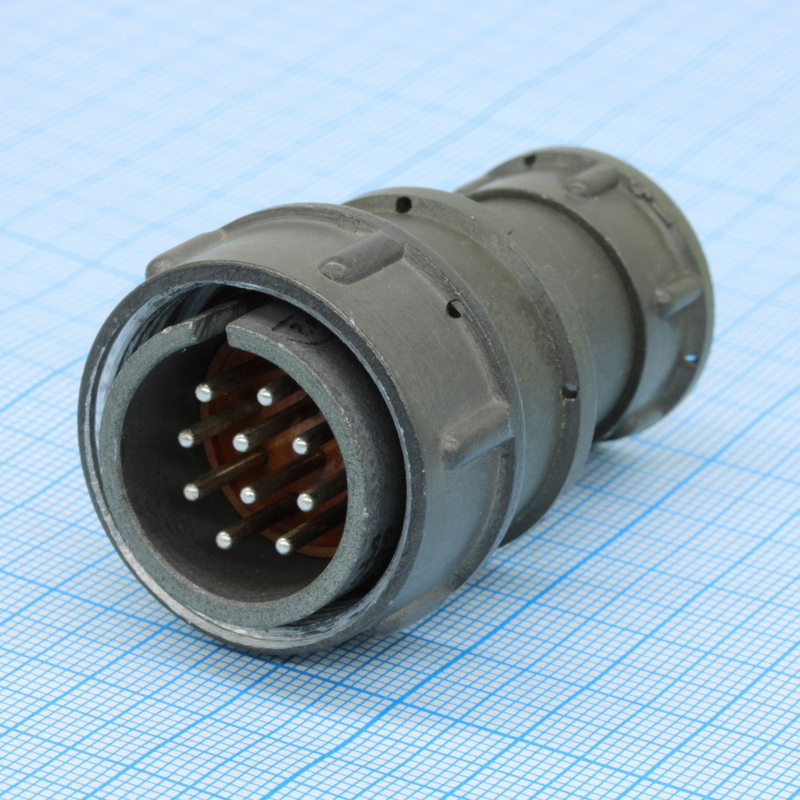

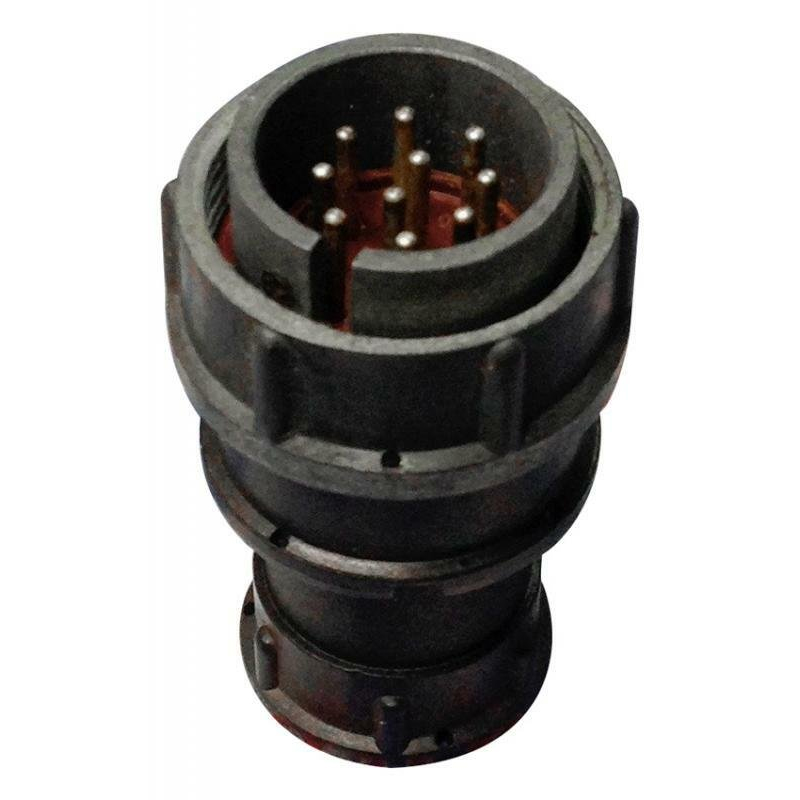

2РМДТ24КПЭ10Ш5В1В — это цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель (разъем) типа вилка (штекер) с резьбовым соединением, предназначенный для использования в различных условиях эксплуатации.

Основные характеристики

• Тип соединителя: Цилиндрический, низкочастотный, предназначен для передачи аналоговых и цифровых сигналов на относительно низких частотах.
• Конструкция: Негерметичный.
• Сочленение: Резьбовое, обеспечивает надежное механическое соединение, устойчивость к вибрациям и ударам, а также защиту от случайного рассоединения.
• Пол контактов: Штыревые (вилка).
• Количество контактов: 10.
• Диаметр контактов: 1 мм.
• Покрытие контактов: Серебро (5), обеспечивает низкое переходное сопротивление, высокую проводимость и устойчивость к окислению в широком диапазоне температур.
• Тип корпуса: Кабельный с патрубком (КПЭ), предназначен для монтажа на кабель. Корпус прямой. Контакты извлекаемые, что облегчает монтаж, обслуживание и ремонт.
• Установочный диаметр: 24 мм, соответствует типоразмеру корпуса, с которым сочленяется данный разъем.
• Номинальное рабочее напряжение: До 560 В (для цепей постоянного и переменного тока).
• Номинальный рабочий ток: До 2 А на каждый контакт.
• Сопротивление контактов: Не более 2.5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм при нормальных климатических условиях.
• Электрическая прочность изоляции: Не менее 1500 Вэфф.
• Рабочая температура: От -60°C до +100°C (в соответствии с всеклиматическим исполнением В1).
• Относительная влажность воздуха: До 98% при температуре до +35°C (тропикоустойчивое исполнение).
• Виброустойчивость и ударостойкость: Высокие, позволяет использовать соединитель в условиях значительных механических нагрузок.
• Количество циклов сочленения-расчленения: Не менее 500, что гарантирует долгий срок службы.
• Материал корпуса: Обычно изготавливается из алюминиевого сплава с защитным покрытием, обеспечивающим коррозионную стойкость.

Применение

Предназначен для соединения и разъединения электрических цепей постоянного и переменного токов в широком спектре радиоэлектронной и радиотехнической аппаратуры общего и специального назначения. Благодаря своим высоким эксплуатационным характеристикам, таким как вибро- и ударостойкость, широкий диапазон рабочих температур и устойчивость к агрессивным климатическим факторам, он находит применение в:

• Промышленном оборудовании: Для обеспечения надежного электрического соединения в условиях производственных цехов, где важна устойчивость к механическим воздействиям и температурным колебаниям.
• Военной и специальной технике: В наземной, авиационной и морской аппаратуре, а также в системах управления и связи, где требуется повышенная надежность и долговечность в экстремальных условиях.
• Системах связи и телекоммуникаций: В стационарных и мобильных радиостанциях, блоках коммутации и распределения сигналов.
• Измерительной и испытательной аппаратуре: Для обеспечения точных и стабильных соединений, критичных для достоверности измерений.
• Межблочных соединениях: В качестве основного элемента для быстрого и надежного соединения функциональных узлов и блоков в сложной аппаратуре.

Маркировка

• 2РМДТ — серия соединителей. Расшифровывается как \"Разъем Малогабаритный, Герметичный или Негерметичный, Диаметральный\". Буква \"Т\" в конце указывает на тропикоустойчивое исполнение, что означает способность работать в условиях повышенной влажности и температуры.

• 24 — диаметр посадочного отверстия (или условный типоразмер корпуса), в миллиметрах, определяющий габариты сопрягаемой части.

• КПЭ — тип корпуса и контактов. \"К\" обозначает кабельный корпус; \"П\" указывает на прямой патрубок для ввода кабеля; \"Э\" означает, что контакты прямые и извлекаемые (для удобства монтажа и ремонта).

• 10 — количество контактов в данном электрическом соединителе.

• Ш5 — тип и покрытие контактов. \"Ш\" обозначает штыревые (мужские, pin) контакты; \"5\" указывает на покрытие контактов серебром.

• В1В — климатическое исполнение и категория размещения. \"В\" — всеклиматическое исполнение (для районов с умеренным и холодным, а также влажным тропическим климатом); \"1\" — повышенная теплостойкость, обеспечивающая работу при температурах до +100°C; \"В\" — вариант исполнения, указывающий на конструктивные особенности или модификации.
