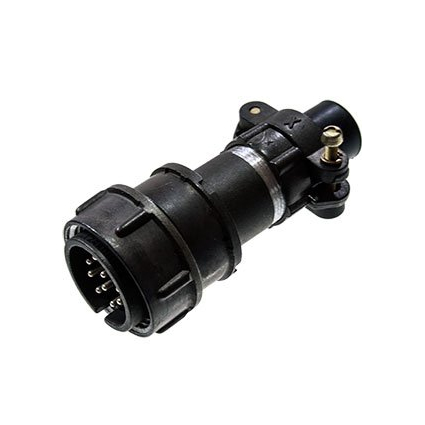

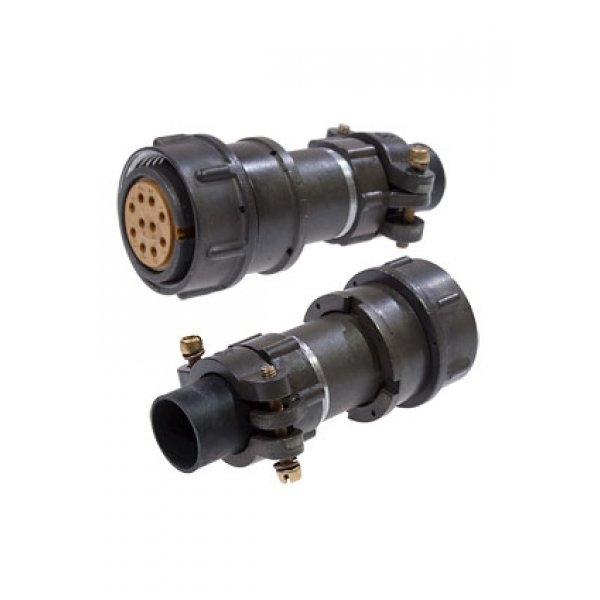

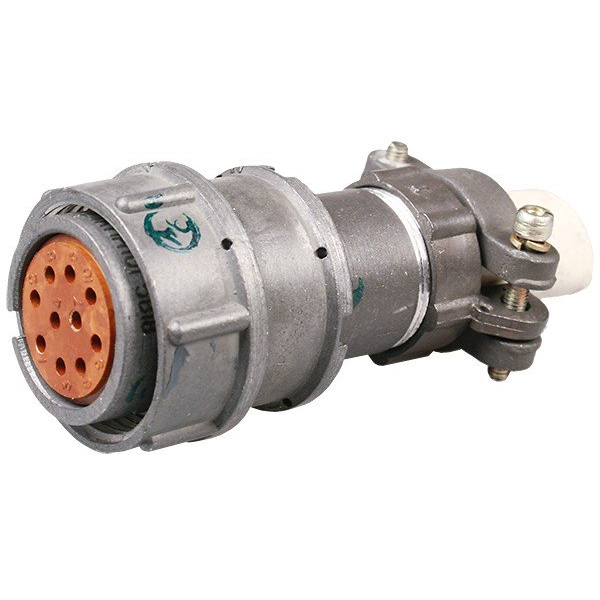

Разъём2РМДТ24КПН10Г5В1В «Элекон» (приёмка ОТК) — это низкочастотный цилиндрический кабельный соединитель герметичного и тропико‑устойчивого исполнения, применяемый для цепей постоянного и переменного тока в условиях повышенной механической и климатической нагрузки.

Соединитель относится к серии2РМДТ и предназначен для безопасного соединения и разъединения токоведущих цепей в аппаратуре радиоэлектроники, авиационных, судовых и наземных системах, где требуется высокая надёжность и устойчивость к вибрации, ударам и перепадам температур. Разъём используется как кабельная розетка, соединяемая с ответной вилкой того же типоразмера, и относится к изделиям всеклиматического исполнения.

• Количество контактов: 10, диаметр контактов обычно 1,5 мм.

• Токовая нагрузка: до 10–15 А на один контакт и до 50–83 А суммарно на соединитель, в зависимости от условий работы и режима нагрева.

• Максимальное рабочее напряжение: до 560 В (переменный и постоянный ток).

• Сопротивление контакта: не более 2–2,5 мОм на один контакт.

• Сопротивление изоляции: не менее 5000 МОм, ёмкость между контактами — не более 6 пФ.

• Электрическая прочность изоляции: порядка 1850 В при напряжении 560 В.

• Рабочий диапазон температур окружающей среды: примерно от−60 °C до +100 °C , с возможностью смены температур до около +180 °C при перегреве контактов.

• Разъём рассчитан на интенсивнуювибрацию (до ~5000 Гц) и удары , допускает многократные удары с ускорением до порядка 200–500 g, а также линейное ускорение до 2000 м/с².

• Количество циклов сочленения–расчленения: не менее 500, минимальная наработка — порядка 1000 часов.

• Корпус: кабельный, с прямым патрубком, исполнение 24‑го условного размера, тип корпусаКПН (кабельный, прямой патрубок, негерметичный или частично герметизируемый, в зависимости от модификации).

• Монтаж контактов: контактный блок предназначен дляобъёмного обжима (кабельные жилы зажимаются в обжимные втулки), что обеспечивает надёжный и виброустойчивый контакт.

• Способ фиксации: резьбовое сочленение с ответной частью, защита от случайного разъединения при вибрации и ударах.

Маркировка«приёмка ОТК» обычно означает, что изделие прошло внутренний контроль качества на заводе‑изготовителе («Элекон») и соответствует действующим техническим условиям (ГОСТ/ТУ на серию 2РМДТ). При проектировании таких изделий рекомендуется сверяться с конкретнымиТУ и паспортами производителя , так как допустимые токи и перегрев контактов напрямую зависят от схемы нагрузки и охлаждения.
