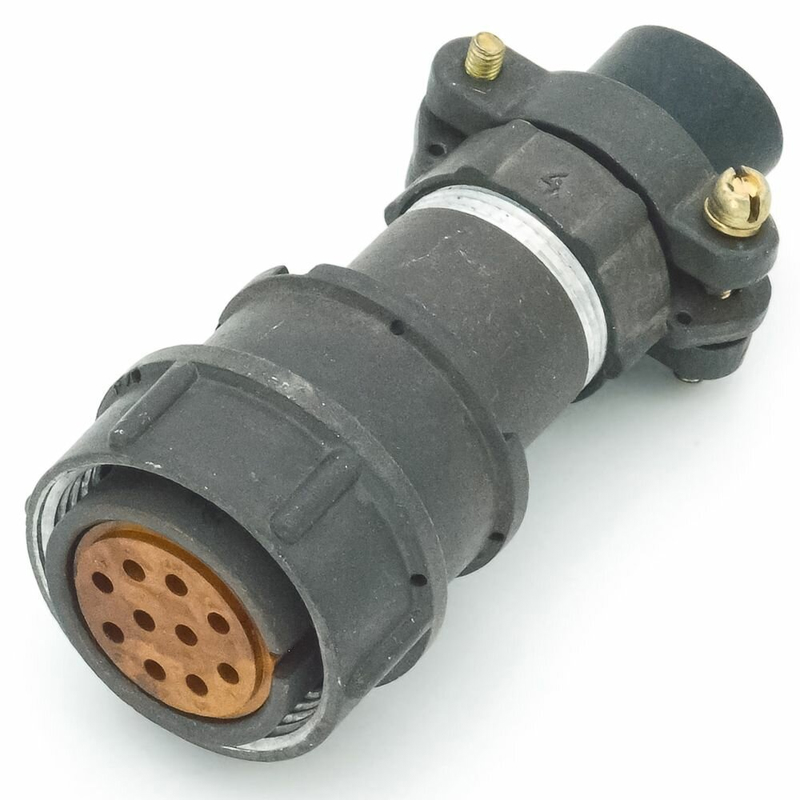

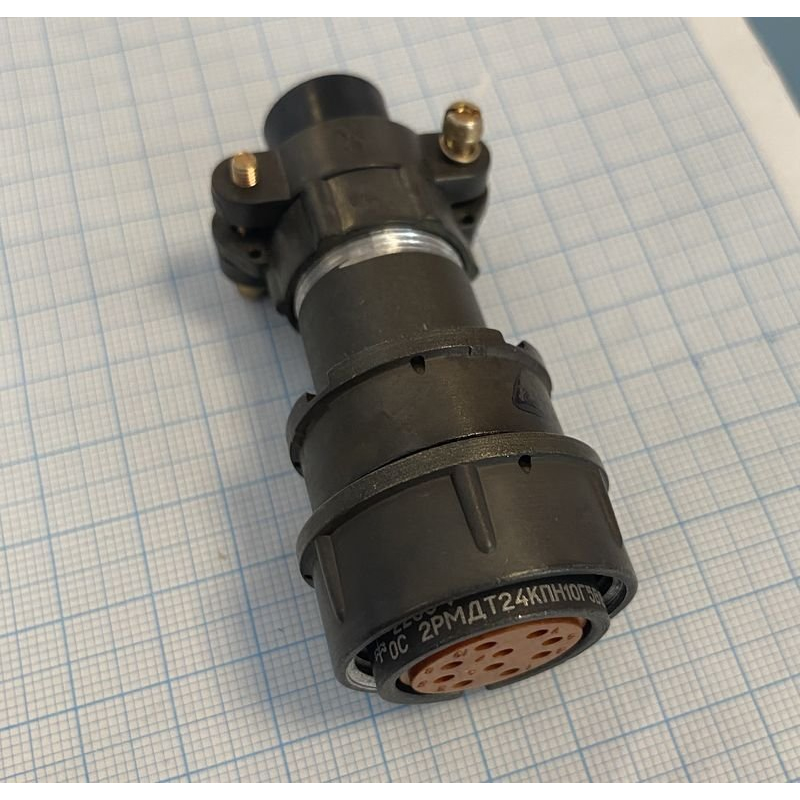

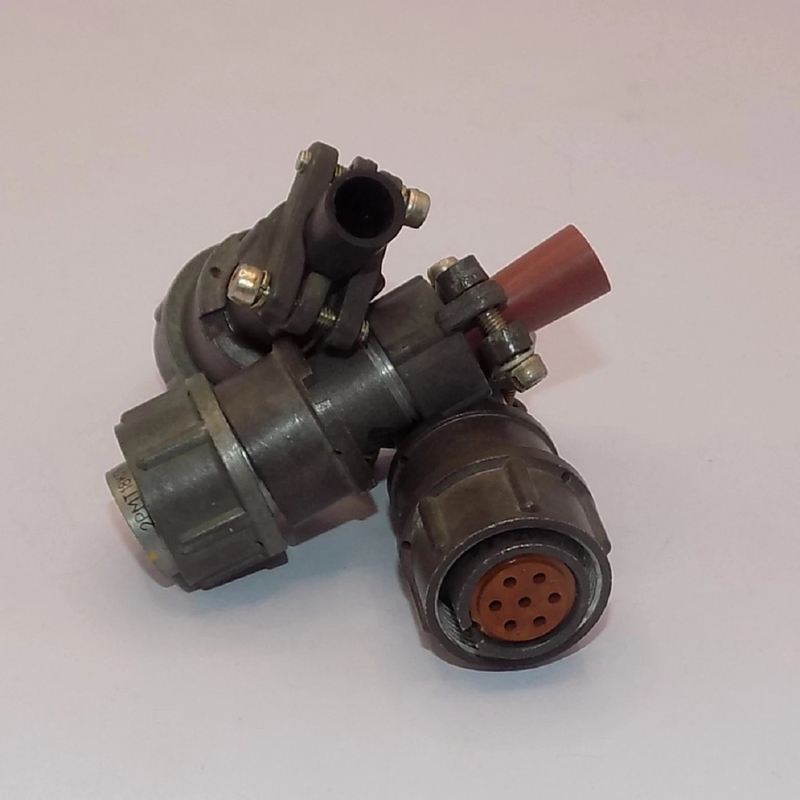

2РМДТ24КПН10Г5В1В Розетка кабельная

Назначение и серия

2РМДТ24КПН10Г5В1В — это негерметичная кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМДТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц). Изделие относится к тропико‑ и всеклиматическому исполнению (всеклиматика), то есть рассчитано на работу в достаточно широком диапазоне температур и влажности.

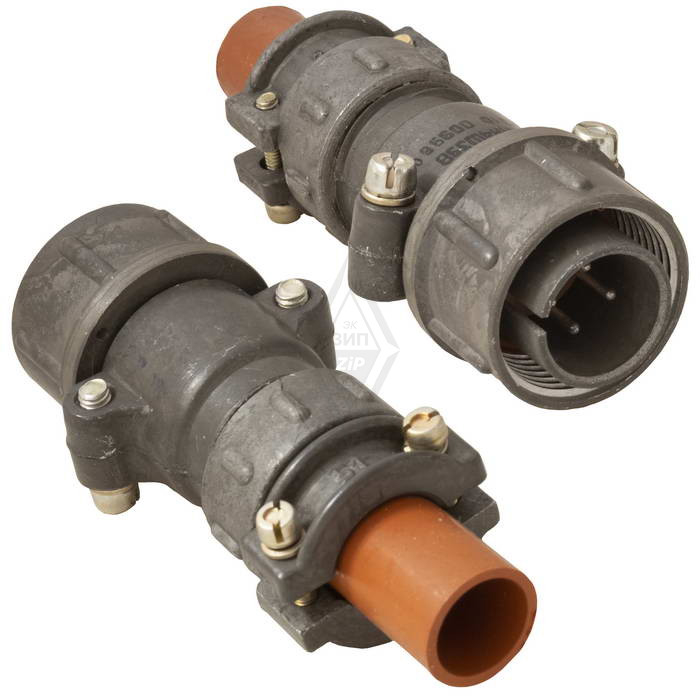

Конструкция и типоразмер

Розетка имеет посадочный диаметр корпуса 24 мм (условный размер 24), кабельный корпус с прямым патрубком и резьбовую фиксацию при сочленении с вилкой. Соединитель негерметичный, контакты крепятся в карболитовом или аналогичном диэлектрическом основании, корпус металлический; масса изделия порядка 48–49 г.

Контакты и электрические параметры

Розетка имеет 10 контактов одного диаметра 1,5 мм с серебряным покрытием (обозначение в маркировке «5В»). Максимальная токовая нагрузка на один контакт — до 10 А, общая токовая нагрузка на весь соединитель — до 83 А при постоянном или переменном токе. Рабочее напряжение — до 560 В, сопротивление контакта ≤ 0,0025 Ом, сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм.

Условия эксплуатации и надежность

Розетка рассчитана на максимальную температуру окружающей среды до 100 °C (в маркировке «1»). Она выдерживает значительные механические нагрузки: линейное ускорение до 2000 м/с², одиночные удары до 5000 м/с² и вибрацию в диапазоне частот до 5000 Гц. Электрическая прочность изоляции при напряжении 560 В составляет около 1850 В (амплитудное значение).

Особенности маркировки

В обозначении 2РМДТ24КПН10Г5В1В:

• 24 — условный размер корпуса,

• 10 — количество контактов,

• Г — гнездо‑розетка,

• 5 — сочетание контактов диаметром 1,5 мм,

• В — серебряное покрытие контактов,

• 1 — максимальная температура до 100 °C,

• В — всеклиматическое исполнение.
