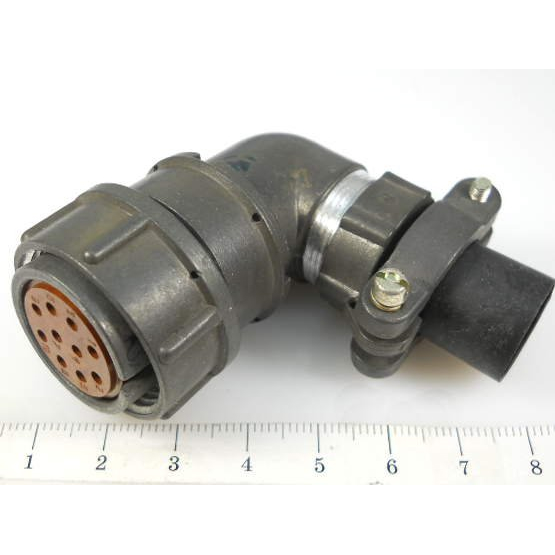

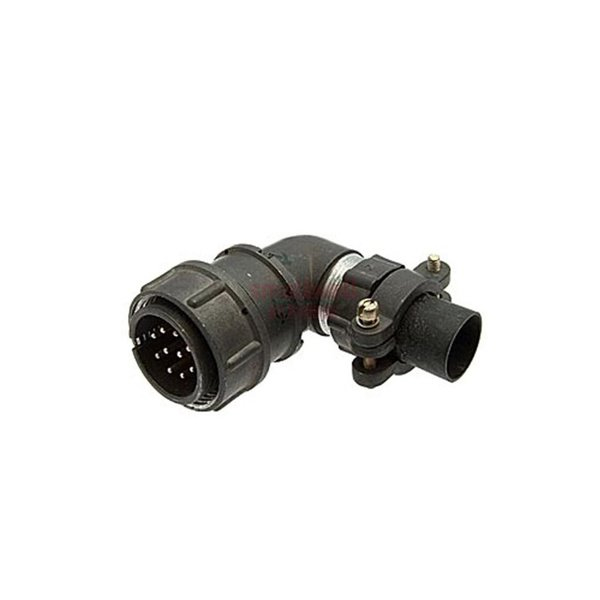

Разъём2РМДТ24КУН10Г5В1ЛВ (Элекон) относится к серии2РМДТ — цилиндрические низкочастотные соединители общего назначения, применяемые в промышленной и радиоэлектронной аппаратуре.

• Тип : цилиндрический низкочастотный,негерметичный (без повышенной защиты от пыли/влаги).

• Функциональное обозначение :вилка кабельная (К – кабельный корпус, У – разъём‑вилка, Н – гайка для неэкранированного кабеля).

• Серия 2РМДТ используется в блоках, панельных и кабельных соединениях, в том числе в аппаратуре с повышенными требованиями по вибро‑ и ударостойкости.

• Условный размер корпуса :24 (диаметр корпуса около 32 мм, высота около 60–65 мм).

• Количество контактов :10 контактов диаметром1,5 мм , тип контактов —штыри (штыревые).

• Материал корпуса : алюминиевый сплав с оксидным покрытием, серого цвета; изолятор из карболита (бакелитоподобного материала), коричневого цвета.

• Сечение жил кабеля : рассчитан под кабели сечением до примерно1 мм² , соединение проводов —пайка.

• Рабочее напряжение : до порядка500–600 В постоянного или переменного тока (точно по ТУ и документации производителя).

• Ток на контакт : до примерно10 А для контактов Ø 1,5 мм, общий ток на разъём — до80–100 А.

• Диапазон рабочих температур : примерноот –60 до +100 °C , что соответствует исполнению для промышленной аппаратуры.

• Механическая стойкость : выдерживает многократные удары и вибрацию с ускорениями до десятков и сотен g, заявлен ресурс около500–1000 циклов сочленения/расчленения.

• Буквосочетание«ЛВ» в ряде справочников ассоциируется слегковесным или специальным исполнением (например, упрощённая конструкция, иное покрытие или комплектация), но точное значение следует уточнять по документации Элекона (ГЕ0.364.126ТУ или актуальным ТУ).

• В стандартной серии 2РМДТ контакты обычно выполнены из латуни с серебряным покрытием, сопротивление контакта порядкаединиц миллиом , сопротивление изоляции —десятки ГОм.
