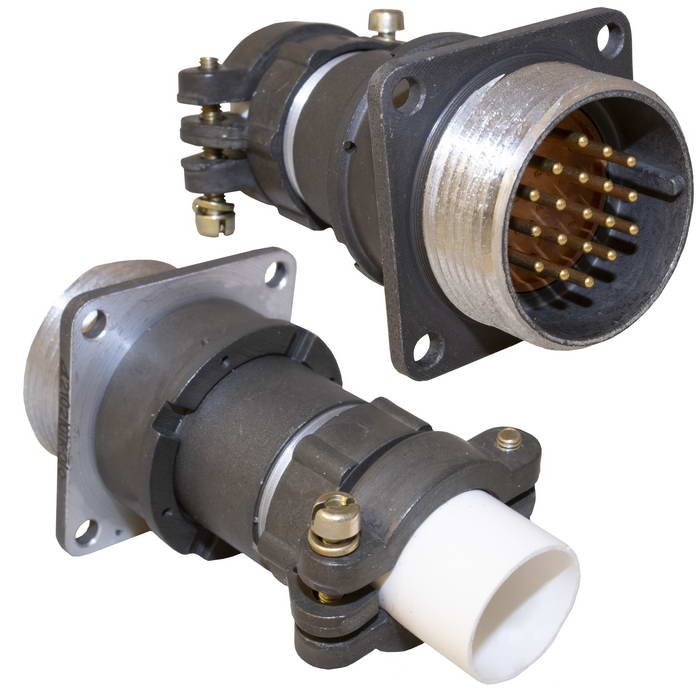

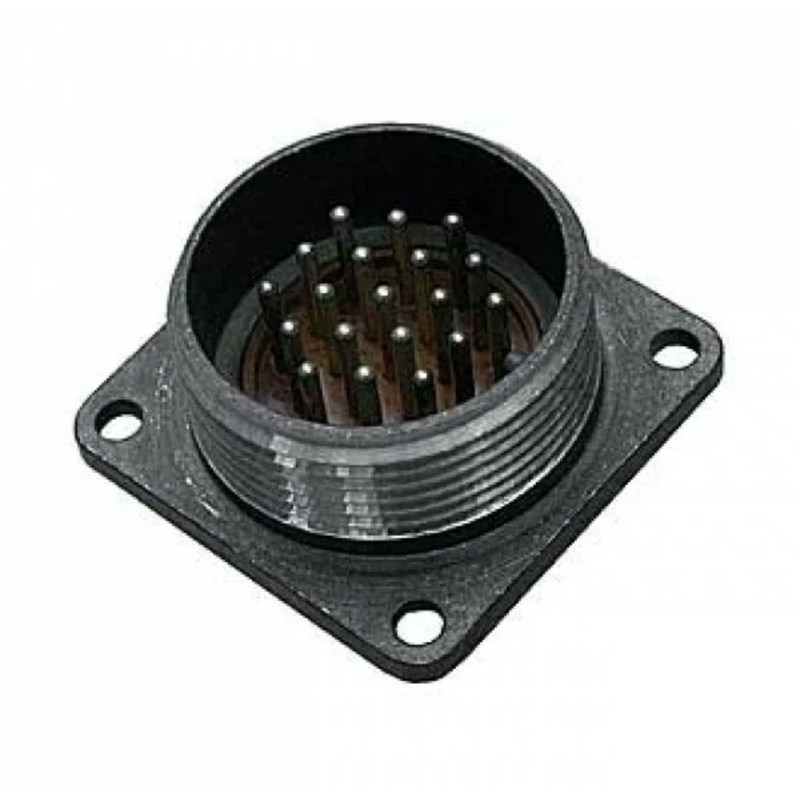

2РМДТ27Б19ША1В — это низкочастотный цилиндрический электрический соединитель серии 2РМДТ с резьбовым соединением, блочным приборным исполнением и 19 контактами. Он предназначен для работы в тяжелых условиях (вибрация, удары, широкий температурный диапазон) и применяется в аппаратуре связи, измерительной и промышленной электронике.

Расшифровка обозначения

• «2РМДТ» — серия цилиндрических тропикоустойчивых соединителей, негерметичных, с резьбовой фиксацией.

• «27» — габарит корпуса, диаметр посадочного отверстия около 27 мм, соответствующий условному размеру этой серии.

• «Б» — блочный (приборный) корпус, для установки на панель/шасси оборудования.

• «19» — число контактов.

• «Ш» — вилка (штекерная часть, с штырями).

• «А» — вариант исполнения/конструктив или покрытия контактов (обычно одна из модификаций базового «5В1В»/«1В1В» и т.п.; конкретное значение зависит от ТУ на данную серию).

• «1В» — климатическое исполнение «всеклиматическое», теплостойкость до 100 °C; первая «1» обычно кодирует теплостойкость (до 100 °C), «В» – всеклиматическое исполнение.

Основные электрические параметры (по серии 2РМДТ27Б19Ш5В1В)

Для близкого типономинала 2РМДТ27Б19Ш5В1В (та же серия, тот же габарит и количество контактов, приборная вилка) приводятся следующие типовые характеристики, которые, как правило, сохраняются и для вариантов с иными буквами в конце:

• Количество контактов: 19.​

• Максимальное рабочее напряжение: до 560 В (для части исполнений серии 2РМДТ допускается до 700 В, но по указанному типу — 560 В).

• Максимальная токовая нагрузка: до 50 А на соединитель (для схожей вилки 2РМДТ27Б19Ш5В1В).​

• Сопротивление изоляции: не менее 1000 МОм (для конкретной вилки) и до 5000 МОм по общим данным серии 2РМДТ.

• Максимальная рабочая частота: до 3 МГц (по общей спецификации серии).

Механическая и климатическая стойкость

По данным на серию 2РМДТ (в т.ч. габарит 27, 19 контактов):

• Диапазон рабочих температур окружающей среды: от −60 до +100 °C (для исполнения с кодом теплостойкости «1»).

• Вибропрочность: синусоидальная вибрация в диапазоне примерно 1…5000 Гц с ускорениями до сотен м/с² (по типовым данным серии).

• Ударная нагрузка: выдерживает одиночные и многократные механические удары с ускорением до 1000–5000 м/с² в зависимости от режима испытаний.

• Минимальная наработка: порядка 1000–5000 часов для отдельных исполнений.

• Количество сочленений/расчленений: около 500 циклов.

• Срок сохраняемости: 15–25 лет (в зависимости от конкретного исполнения, по типовым данным на вилки 2РМ/2РМДТ).

Конструкция и монтаж

• Соединитель состоит из корпусной части с изолятором и контактами под пайку. В вашем обозначении это вилка для установки в прибор.

• Фиксация в сочлененном положении — резьбовая, что обеспечивает надежный контакт и устойчивость к вибрациям.

• Контакты, как правило, серебряные или золотые (вариант кодируется буквами в конце маркировки; «А1В» может относиться к конкретному покрытию и исполнению).

• Монтаж контактов — пайка проводников, монтаж внутренний, на панель/шасси через посадочное отверстие 27 мм.

Область применения

Разъемы семейства 2РМДТ27Б19Ш… применяются:

• в аппаратуре связи и радиотехнике;

• в контрольно-измерительных приборах;

• в промышленных системах управления;

• в другой технике, где требуются многоконтактные разъемы, устойчивые к вибрациям, ударам и перепадам температуры.

Если нужна точная расшифровка именно суффикса «А1В» (какое покрытие контактов, точные допуски и т.п.), лучше всего смотреть конкретные ТУ на серию 2РМДТ или паспорт именно на 2РМДТ27Б19ША1В от производителя.
