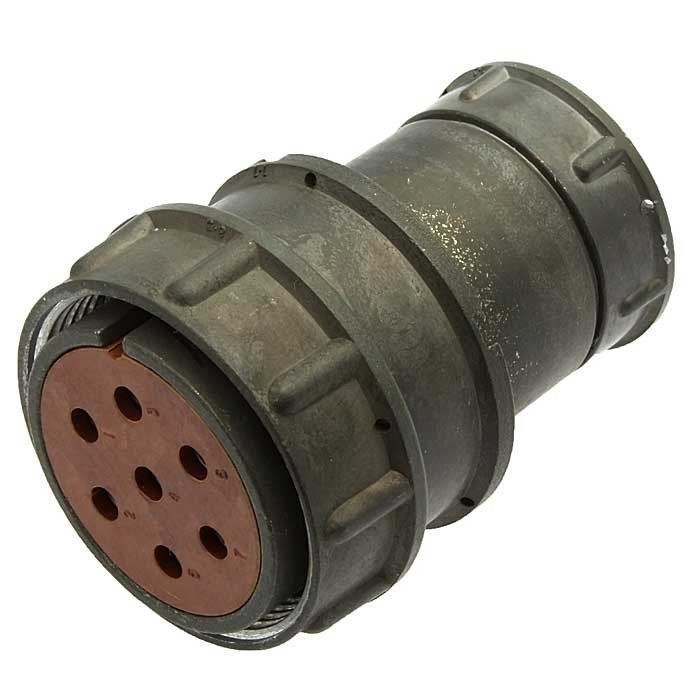

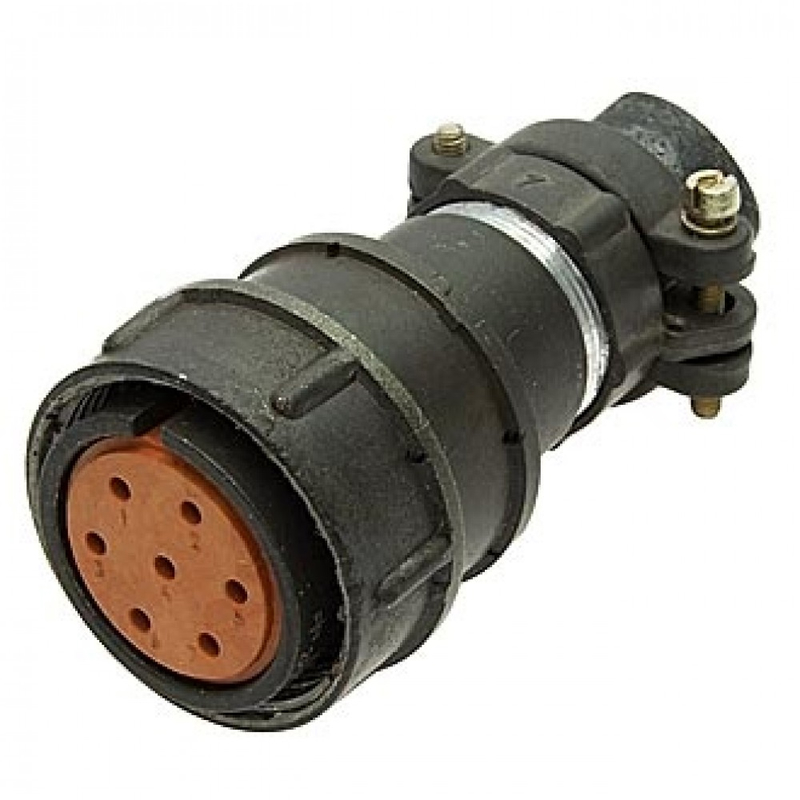

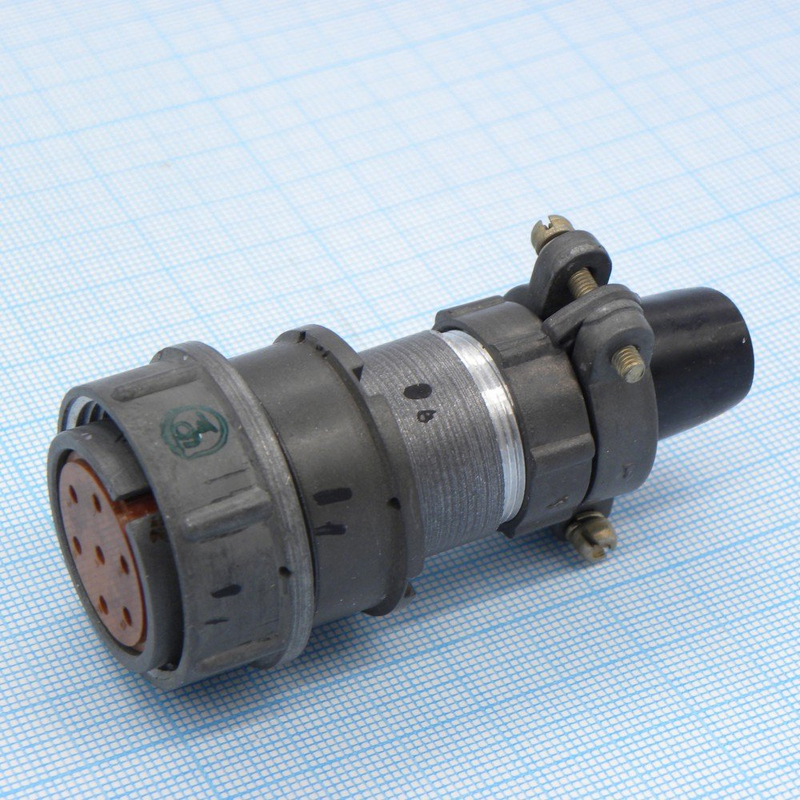

2РМДТ27К7Г5В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она может работать внутри помещений и рассчитана на различные климатические условия.

Технические характеристики

• Токовая нагрузка : На один контакт — 12 А, максимальная суммарная нагрузка — 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 2300 В, при пониженном давлении — 450 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения : Не более 65,6 Н (7 кгс).

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500 раз.

• Гамма-процентный срок сохраняемости : 15 лет при ?=99,5%

Условное обозначение

• 2РМДТ : Тип соединителя.

• 27 : Условный размер.

• К : Кабельный тип корпуса.

• 7 : Количество контактов.

• Г : розетка.

• 5 : Сочетание контактов (все контакты диаметром 1,5 мм).

• В : Серебреное покрытие контактов.

• 1 : Теплостойкость +100° С.

• В : Климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1)

Условия эксплуатации

• Температура : От -60° С до +100° С.

• Смена температур : От -60° С до +180° С.

• Влажность : До 98% при +35° С.

• Давление : Пониженное — 133,32·10^-12 Па, повышенное — 506 кПа.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с^2

Применение

Эта розетка используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, включая специальное и общее назначение. Ответными частями для этой розетки являются различные вилки серии 2РМД27Б.
