2РМДТ27КПН19Ш5В1В

2РМДТ27КПН19Ш5В1В — это круглый низкочастотный электрическийсоединитель кабельного исполнения, обычно применяемый в цепях постоянного и переменного тока, а также в радиоэлектронной и промышленной аппаратуре.

Назначение

Этот разъём используют для соединения кабелей и узлов, где важны надёжный контакт, механическая прочность и устойчивость к внешним условиям.
Серия 2РМДТ относится к цилиндрическим соединителям с резьбовым сочленением.

Основные параметры

• Количество контактов: 19.

• Тип исполнения: вилка, кабельная.

• Номинальное рабочее напряжение: 560 В.

• Максимальная токовая нагрузка на одиночный контакт: 7 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: 1850 В при рабочем напряжении 560 В, и 2300 В при 700 В.

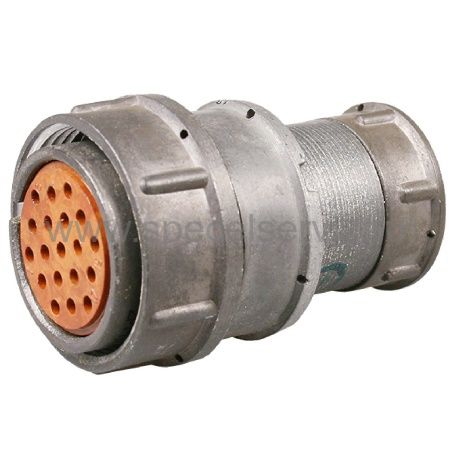

Конструкция

Соединитель имеет металлический корпус и 19 контактов, контакты обычно прямые.
В описаниях встречается указание на пайку на кабель и на извлекаемый контакт, а также на покрытие контактов серебром или золотом в зависимости от исполнения.
Климатическое исполнение у этой модификации — всеклиматическое, а температура эксплуатации у подобных исполнений обычно заявляется в широком диапазоне.

Где применяется

Такой разъём ставят там, где нужен компактный многоконтактный разъём с резьбовой фиксацией и устойчивостью к вибрациям.
Чаще всего это аппаратура связи, блоки управления, измерительная техника и другая промышленная электроника.

Что важно при подборе

При замене или заказе стоит проверять не только число контактов, но и тип корпуса, вариант сочленения, исполнение контактов и монтаж кабеля.
У этой модели есть близкие варианты в серии 2РМДТ, поэтому буквенно-цифровую маркировку лучше сверять полностью, чтобы не перепутать совместимость.

Могу ещё расшифровать маркировку 2РМДТ27КПН19Ш5В1В по каждому символу.
