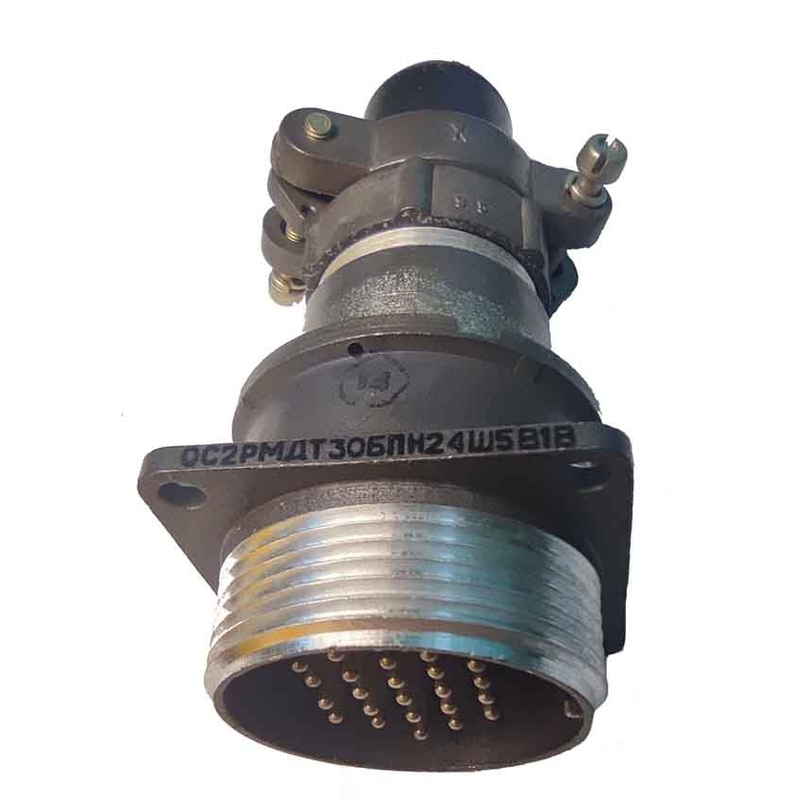

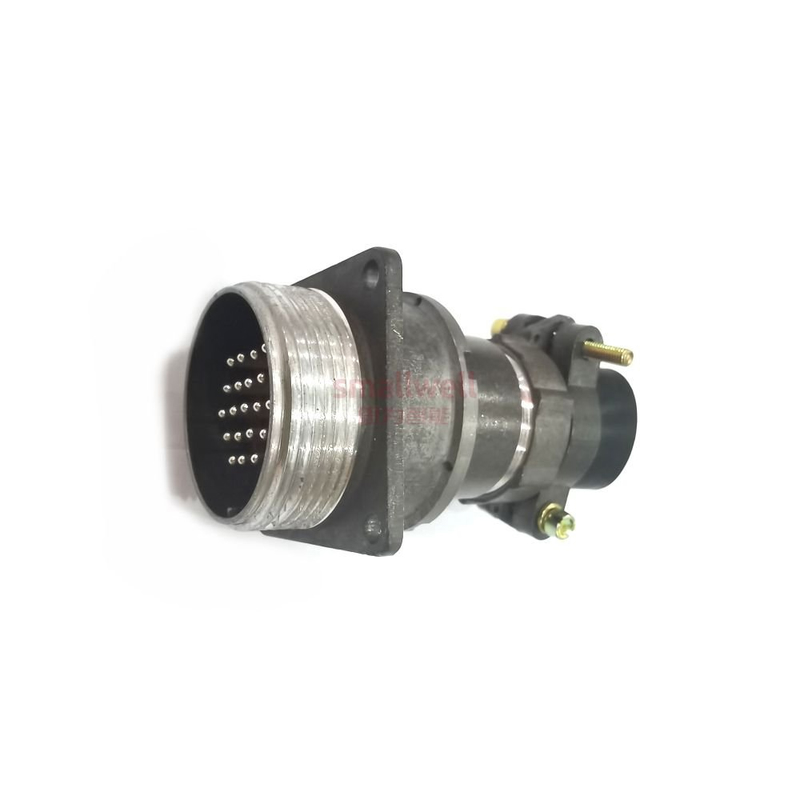

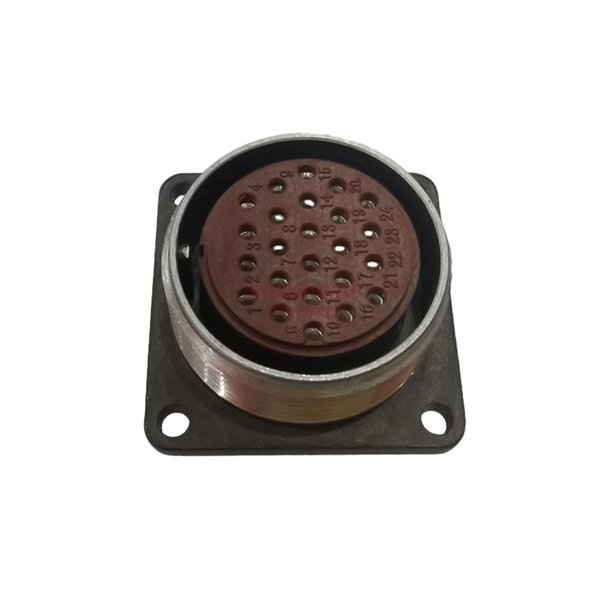

Соединитель2РМДТ30Б24Г5В1БВ «Исеть» (исполнение «5») относится к семействуцилиндрических низкочастотных тропико‑ и всеклиматических разъёмов серии 2РМДТ , предназначенных для соединения и разъединения цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

• 2РМДТ – низкочастотный цилиндрический тропикоустойчивый разъём с резьбовым соединением.

• 30 – условный размер корпуса, определяет габариты и шаг резьбы.

• Б – блочный корпус (монтаж внутри прибора, без патрубка или с прямым патрубком в вариантах).

• 24 – количество контактов в розетке.

• Г – часть соединителя «розетка» (приборная, блочная).

• 5 – сочетание контактов: все 24 контакта диаметром1,5 мм , одноразмерный набор.

• В – покрытие контактовсеребро.

• 1 – максимальная допустимая температура окружающей среды около+100 °C.

• БВ – всеклиматическое исполнение, рассчитано на широкий диапазон температур и пониженное давление (вплоть до высотных условий).

• «5» на «Исеть» – обозначаетвид приёмки «5» по узловому ТУ (например, ГЕ0.364.126ТУ), что влияет на категорию качества и эксплуатационные требования.

• Рабочий диапазон температур обычноот −60 до +100 °C , с возможностью перепадов до−60 ÷ +150 °C при смене условий.

• Вибрация: до1000 Гц , ускорение порядка490 м/с² (≈50g) в зависимости от исполнения.

• Одиночные удары: ускорение до5000 м/с² (≈500g) , длительность действия0,1–2 мс.

• Линейное ускорение при статических нагрузках порядка2000 м/с² (≈200g).

• Максимальное рабочее напряжение (амплитудное) для 24‑контактных вариантов обычнодо 560 В пост. и перем. тока с частотой до3 МГц.

• Максимальная токовая нагрузка на один контакт (диаметр 1,5 мм) порядкадо 7 А.

• Сопротивление контакта не более2,5 мОм для 1,5‑мм контактов.

• Сопротивление изоляции в нормальных условиях –не менее 1000–5000 МОм , в зависимости от конкретного ТУ.

• Емкость между соседними контактами –до порядка 6 пФ.

• Используется в радиоэлектронной, радиотехнической и бортовой аппаратуре, в том числе приборах военного и специального назначения, где требуется всеклиматическое исполнение и тропикоустойчивость.
