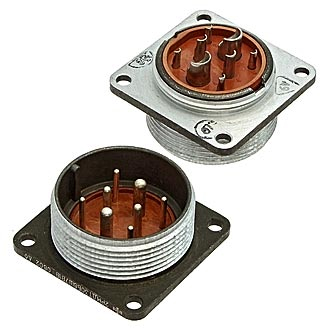

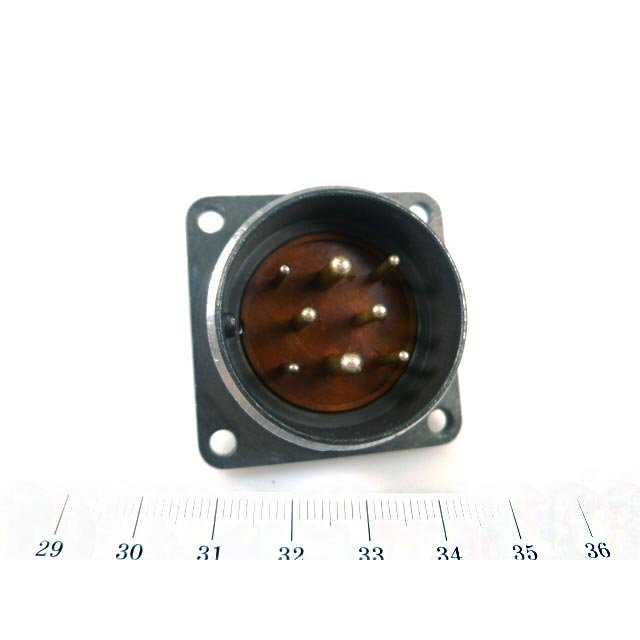

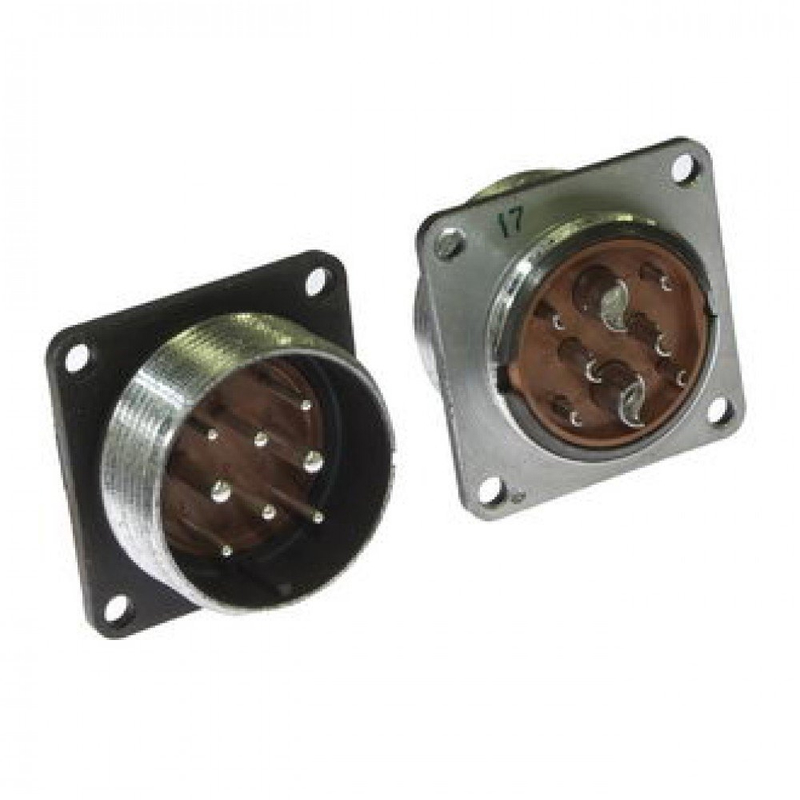

вилка 2РМДТ30Б8Ш7В1В — это тип электрического низкочастотного цилиндрического негерметичного тропикоустойчивого соединителя, предназначенного для работы в узлах и блоках радиоэлектронной аппаратуры. Она используется для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В (или 700 В в зависимости от источника).

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 30

• Вид корпуса : Блочный (приборный)

• Количество контактов : 8

• Сочетание контактов : Контакты диаметром 1,5 мм, 2 мм и 3 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100°C

• Климатическое исполнение : Всеклиматическое (В2.1)

• Рабочая температура : от -60°C до +100°C

• Максимальное рабочее напряжение : 560 В

• Максимальное испытательное напряжение : до 1850 В в нормальных условиях

• Сопротивление контактов :

  • Диаметр 1,5 мм: не более 2,5 мОм

  • Диаметр 2 мм: не более 1,6 мОм

  • Диаметр 3 мм: не более 0,8 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Емкость между контактами : не более 6 пФ

• Усилие расчленения : не более 98,1 Н

• Минимальная наработка : 1000 часов

• Максимальное количество сочленений-расчленений : 500 раз

• Гарантийный срок хранения : 15 лет

Условия эксплуатации

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения до 490 м/с?

• Механический удар :

  • Одиночного действия: до 5000 м/с?

  • Многократного действия: до 1000 м/с?

• Атмосферное давление : от 133,32·10??? Па до 506 кПа

• Относительная влажность : до 98% при +35°C

вилка 2РМДТ30Б8Ш7В1В используется в различных радиоэлектронных устройствах и может работать в широком диапазоне температур и влажности, что делает ее подходящей для применения в сложных климатических условиях.
