2РМДТ30БПН24Г5В1В

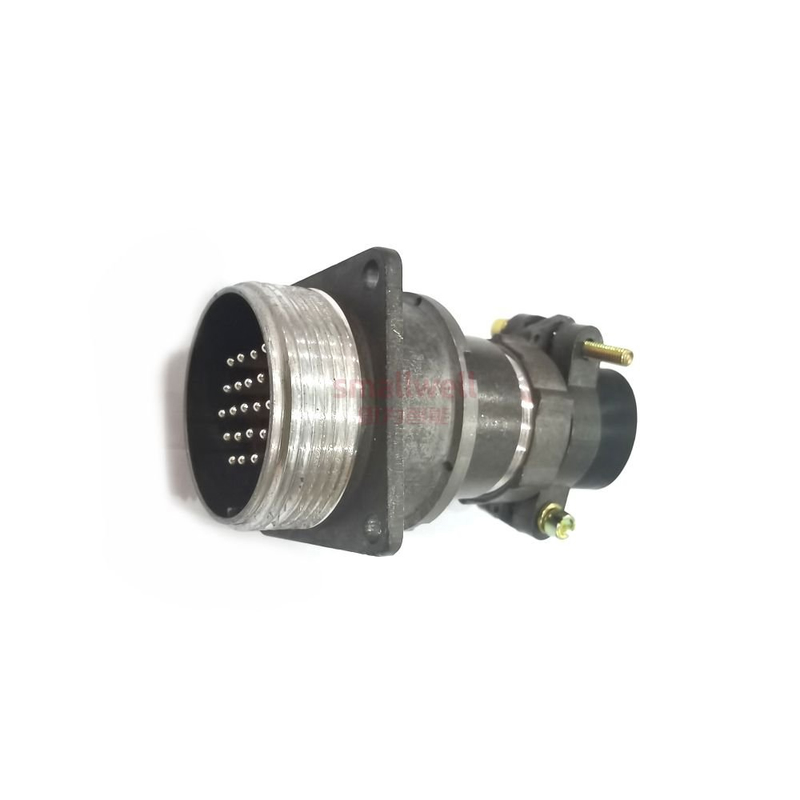

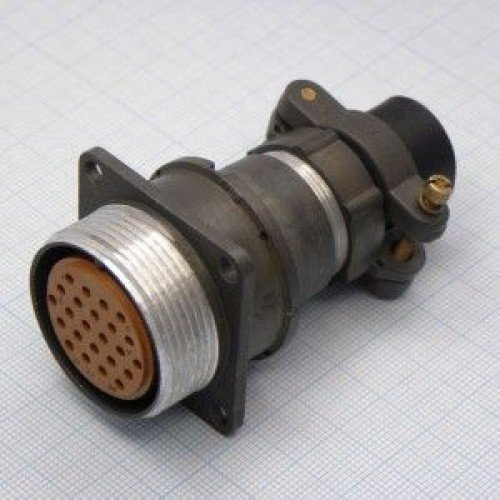

2РМДТ30БПН24Г5В1В — это цилиндрический низкочастотный электрический разъём‑розетка блочного исполнения с резьбовым сочленением, рассчитанный на соединение длинных электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он относится к серии 2РМДТ, предназначен для эксплуатации в составе негерметичных соединителей, рассчитанных на постоянный и переменный ток с частотой до примерно 3 МГц.

Основное назначение

2РМДТ30БПН24Г5В1В используется как приборная/блок‑розетка в стационарных и подвижных электронных комплексах, в том числе в промышленной и специальной РЭА с повышенными требованиями к вибро‑ и ударной нагрузке. Разъём обеспечивает быстрое и надёжное соединение/разъединение кабельных жгутов и модулей при эксплуатации в широком диапазоне температур.

Количество контактов и конструкция

Разъём имеет 24 контакта, расположенных в цилиндрическом корпусе с прямыми патрубками и резьбовым типом сочленения. Контакты извлекаемые, с обжимным способом монтажа, что упрощает замену и ремонт при необходимости. Корпус выполнен в всеклиматическом исполнении, корпуса имеют одношпоночную поляризацию для правильной состыковки с ответной вилкой серии 2РМДТ.

Электрические параметры

Для данной модификации с 24 контактами максимальное рабочее напряжение составляет порядка 560 В, при этом электрическая прочность изоляции может достигать около 1850 В при испытании. На один контакт диаметром 1,5 мм допустимая токовая нагрузка — до примерно 7 А, а суммарная токовая нагрузка на весь соединитель — до 140 А. Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, ёмкость между контактами — не более нескольких пикофарад.

Климатические и механические характеристики

Разъём рассчитан на эксплуатацию при температуре окружающей среды от примерно −60 °C до +100 °C, с возможностью кратковременных смен температур до более высоких значений. Соединитель устойчив к синусоидальной вибрации в широком диапазоне частот и выдерживает линейные ускорения порядка 2000 м/с², а также одиночные ударные воздействия большой кратности. Гарантийный срок хранения и минимальная наработка указаны в технической документации, как правило не менее тысячи часов работы и порядка 15 лет срока хранения.

Материалы и покрытия контактов

Контакты выполнены с покрытием серебра (позиция «В» в обозначении), что обеспечивает хорошую проводимость и устойчивость к окислению. Корпус разъёма изготавливается из конструкционных материалов, устойчивых к тропическим и другим умеренным климатическим воздействиям, всеклиматическое исполнение допускает применение в широком наборе условий эксплуатации.
