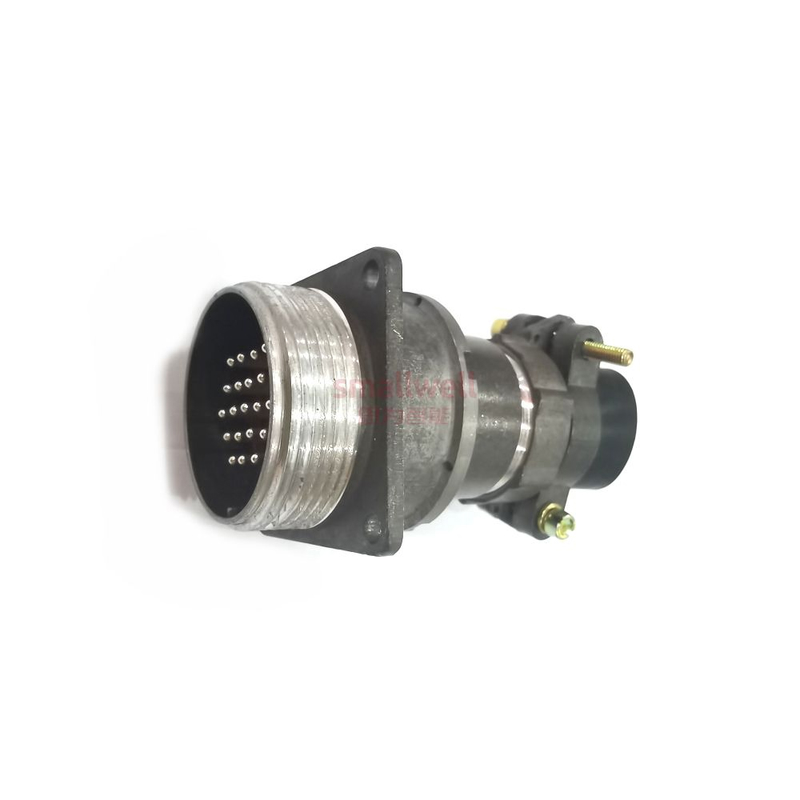

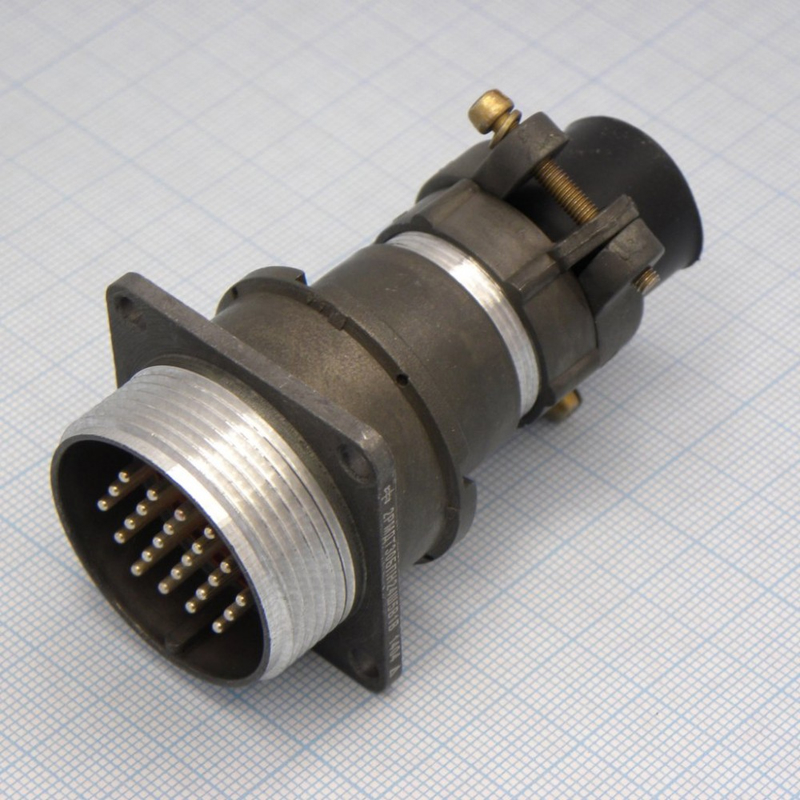

2РМДТ30БПН24Ш5В1В — это цилиндрический низкочастотный негерметичный соединитель, произведённый заводом «Элекон»

Описание

Это блочная вилка (Ш) с прямым патрубком (ПН), условным размером корпуса 30 мм и 24 контактами диаметром 1,5 мм (сочетание Ш5). Корпусные детали выполнены из алюминиевого сплава, покрытие контактов — серебро (В1В), всеклиматическое исполнение.

Дополнительные характеристики включают: тип сочленения — резьбовое, обеспечивающее надежное соединение. Рабочее напряжение достигает 700 В (амплитудное значение), а рабочий ток — до 5 А на контакт. Сопротивление контактов не превышает 2.5 мОм, а сопротивление изоляции составляет не менее 5000 МОм. Соединитель рассчитан на работу в широком диапазоне температур от -60°C до +100°C, обладает высокой вибро- и ударостойкостью (устойчивость к вибрациям до 200 Гц при ускорении 10g и одиночным ударам до 100g). Механическая износостойкость составляет до 500 циклов сочленения-расчленения. Степень защиты в сочлененном состоянии — IP63, что обеспечивает защиту от пыли и брызг.

Применение

Предназначен для соединения электрических цепей постоянного и переменного тока (до 3 МГц) в длинных линиях, включая тропикоустойчивые условия. Используется в широком спектре приложений оборонной и гражданской промышленности. В оборонной сфере применяется в радиоэлектронной аппаратуре, системах связи и управления. В гражданской промышленности используется в измерительной технике, промышленных контроллерах, автоматизированных системах, а также в наземном и морском транспорте, где требуется надежная работа в условиях повышенных механических нагрузок, вибраций и температурных перепадов.
