Описание

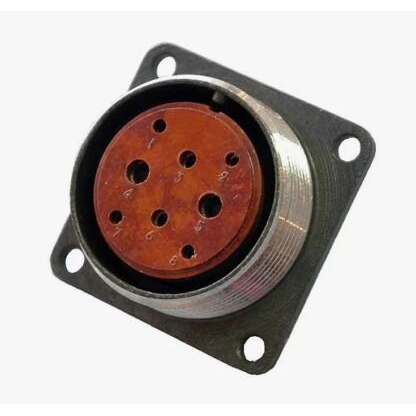

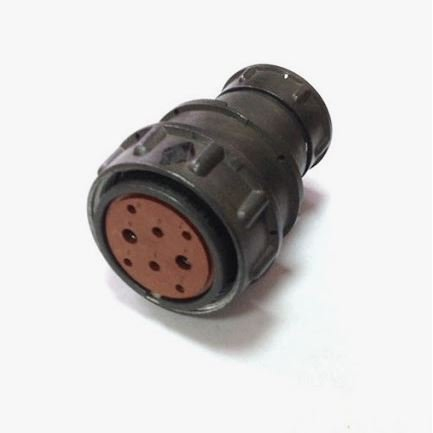

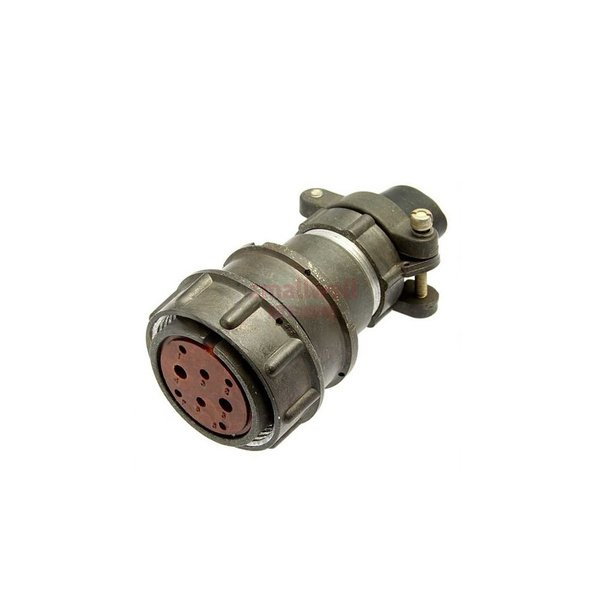

Соединители 2рмдт30к8г7в1в (5)
Соединители 2РМДТ30К8Г7В1В представляют собой кабельные розетки, предназначенные для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Эти соединители являются частью серии разъемов ручного соединения цилиндрической формы, используемых для внутреннего объемного монтажа.
Основные характеристики:
Климатическое исполнение : всеклиматическое.
Тип соединителя : негерметичный.
Количество контактов : может быть 8 или 24 в зависимости от конфигурации.
Рабочее напряжение для разъемов с 8 контактами: не более 560 В.
Покрытие контактов : серебро, что обеспечивает хорошую проводимость и защиту от коррозии.
Масса : около 36 граммов.
Эти соединители подходят для применения в различных электронных устройствах и системах, где требуется надежное и прочное подключение кабелей. Они рассчитаны на работу с нагрузкой до 260 А при напряжении до 700 В в некоторых конфигурациях серии разъемов.
Соединители маркируются по техническим условиям ГЕ0.364.126 ТУ и имеют функциональный аналог — розетку типа \"2РМД30К8Г7В1\".
2РМДТ30К8Г7В1В — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. розетка имеет следующие характеристики:
Условное обозначение
2РМДТ — тип соединителя.
30 — условный размер.
К — кабельный тип корпуса.
8 — количество контактов.
Г — розетка.
7 — сочетание контактов диаметром 1,5 мм, 2 мм и 3 мм.
В — серебреное покрытие контактов.
1 — теплостойкость до +100° С.
В — климатическое исполнение В2.1 (всеклиматическое, категория размещения 2.1)
Технические характеристики
Токовая нагрузка на одиночный контакт :
Диаметр 1,5 мм: 13 А.
Диаметр 2 мм: 18 А.
Диаметр 3 мм: 36 А.
Максимальная суммарная нагрузка : 120 А.
Максимальное рабочее напряжение : 560 В.
Максимальное испытательное напряжение : 1850 В в нормальных условиях
Сопротивление контактов :
Диаметр 1,5 мм: не более 2,5 мОм.
Диаметр 2 мм: не более 1,6 мОм.
Диаметр 3 мм: не более 0,8 мОм.
Емкость между контактами : не более 6 пФ.
Сопротивление изоляции : не менее 5000 МОм
Условия эксплуатации
Температура окружающей среды : от -60° С до +100° С.
Смена температур : от -60° С до +180° С.
Повышенная относительная влажность : до 98% при +35° С.
Атмосферное давление : от 133,32·10^-12 Па до 506 кПа
Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?
Механические характеристики
Усилие расчленения соединителей : не более 98,1 Н.
Усилие расчленения гнезд :
Контакты 1,5 мм: от 0,7 Н до 3,92 Н.
Контакты 2 мм: от 1 Н до 4,9 Н.
Контакты 3 мм: от 1,25 Н до 5,9 Н.
Надежность и срок службы
Минимальная наработка : 1000 часов.
Максимальное количество сочленений-расчленений : 500 раз.
Срок сохраняемости : 15 лет
Ответной частью для розетки 2РМДТ30К8Г7В1В являются различные вилки серии 2РМД30Б.
