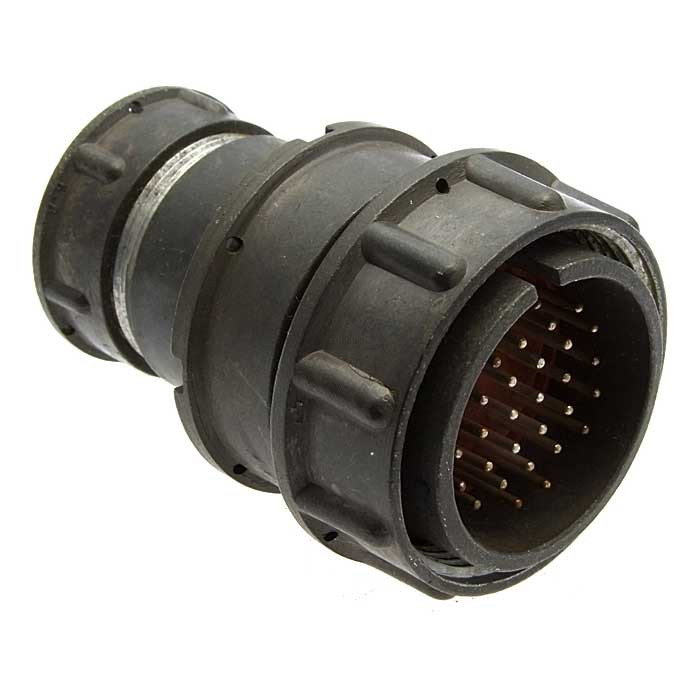

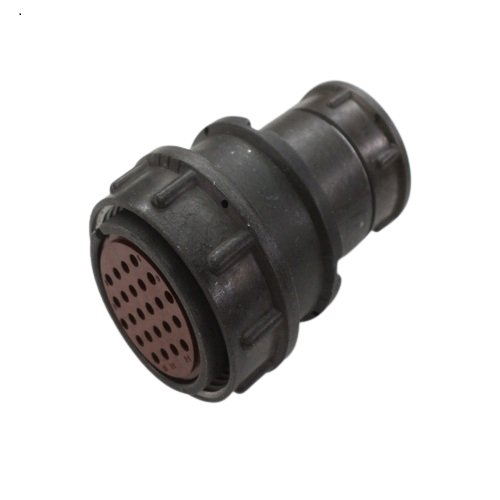

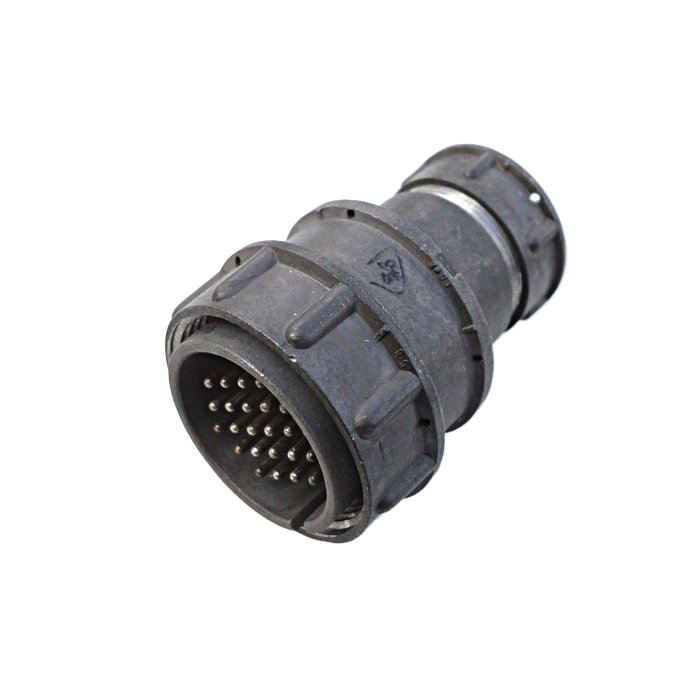

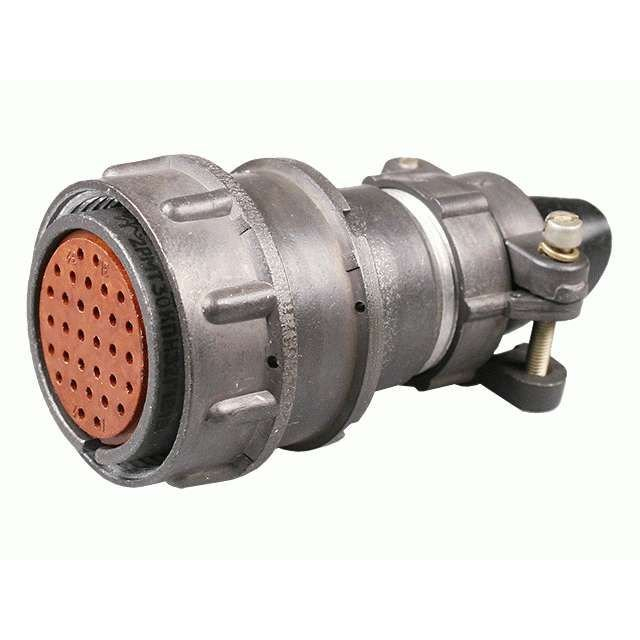

2РМДТ30КПЭ24Ш5В1В — это цилиндрический низкочастотный электрический разъем (вилка) серии 2РМДТ, производимый российской компанией «ЭЛЕКОН» для работы в цепях постоянного и переменного тока.

Разъем предназначен для подключения экранированных кабелей в электрических цепях постоянного и переменного тока частотой до нескольких сотен килогерц. Обычно используется в промышленной автоматике, измерительной и телекоммуникационной аппаратуре, где важны надежность контакта и устойчивость к механическим воздействиям.

Это кабельная вилка с прямым патрубком (кожухом) для экранированного кабеля: корпус металлический, изолятор из карболита, контакты закреплены в объемном монтаже. Соединение с ответной розеткой осуществляется резьбовым затягиванием, что обеспечивает устойчивый контакт и фиксацию даже при вибрации.

У разъемов 2РМДТ30 обычно 24 контакта одинакового диаметра около 1,5 мм, рабочее напряжение порядка нескольких сотен вольт постоянного или переменного тока (точные значения зависят от исполнения и условий эксплуатации). Сопротивление изоляции составляет не менее единиц мегаом, сопротивление контактов — единицы миллиом, что обеспечивает надежный сигнал и малые потери.

В обозначении буква «В» указывает на всеклиматическое исполнение, допускающее работу в широком диапазоне температур окружающей среды, включая минусовые и до примерно +100 °С. Разъем устойчив к вибрации, пыли и другим внешним воздействиям, типичным для промышленной среды.

В условном обозначении «2РМДТ30КПЭ24Ш5В1В» буквы и цифры задают:

• тип и серию (2РМДТ),

• типоразмер 30,

• кабельную часть (КП),

• для экранированного кабеля (Э),

• 24 контакта,

• конфигурацию контактов (все 1,5 мм — код 5),

• покрытие контактных поверхностей серебром (В),

• теплостойкость до 100 °С и всеклиматическое исполнение.
