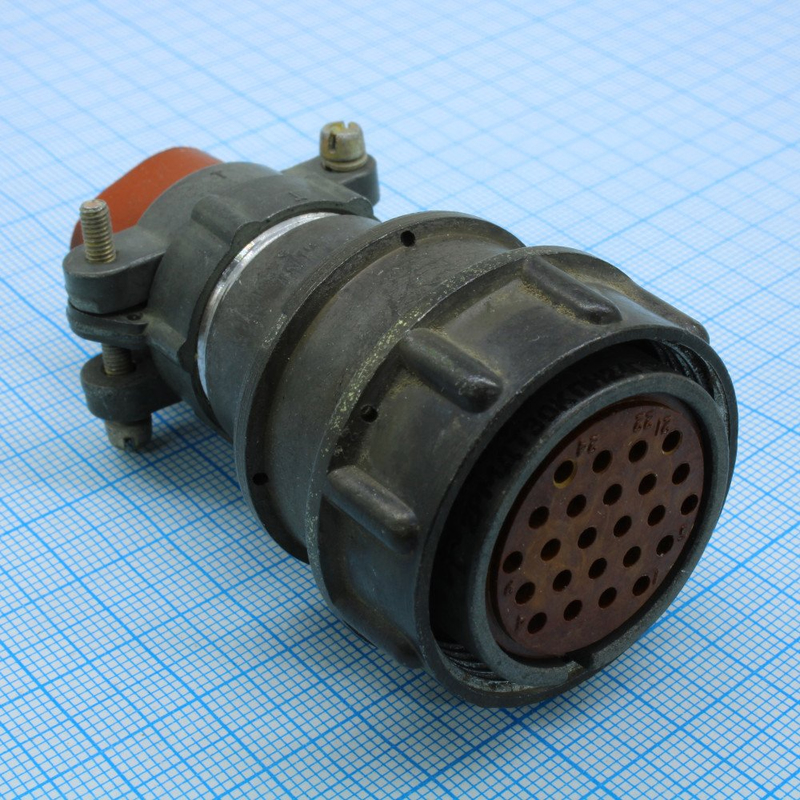

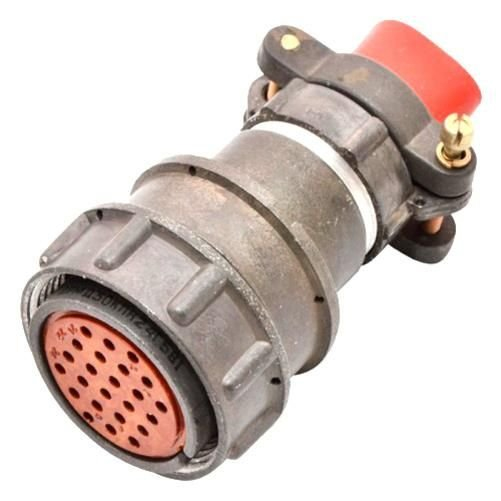

Разъём 2РМДТ30КПН24Г5В1В «5» — это низкочастотный цилиндрический электрический соединитель общего назначения, входящий в эрозионный ряд серии 2РМДТ и предназначен в основном для соединения цепей постоянного и переменного тока в радио‑ и радиотехнической аппаратуре. Ниже — его основные технические особенности и расшифровка обозначения.

Что означает маркировка

Из обозначения 2РМДТ30КПН24Г5В1В можно выделить:

• 2РМДТ — тип соединителя: низкочастотный цилиндрический, негерметичный, тропикоустойчивый.

• 30 — условный размер корпуса (диаметр посадочного места около 30 мм).

• К — кабельный корпус.

• П — прямой патрубок (патрубок не угловой).

• Н — гайка предназначена для неэкранированного кабеля .

• 24 — количество контактов:24 штыря/гнезда .

• Г — розетка (гнездо, кабельная часть).

• 5 — сочетание контактов по диаметрам: в данном случае контакты диаметром 1,5 мм .

• В —серебряное покрытие контактов.

• 1 — максимальная температура окружающей среды —100 °C .

• Второе В —всеклиматическое исполнение (В2.1 по ГОСТ 15150‑69).

Цифра «5» в конце записи, как вы указали, обычно относится к принадлежности к конкретной группе/партии или кабинету, а не к самому типу разъёма.

Электрические и климатические характеристики

• Режим работы — цепи постоянного тока и переменного тока частотой до 3 МГц .

• Максимальное рабочее напряжение — до 560 В .

• Рабочий ток :

  • на одиночный контакт диаметром 1,5 мм — до 7 А ;

  • суммарный ток на разъём — до примерно 140 А (зависит от режима нагрева и схемы распределения).

• Сопротивление контакта — не более примерно 2,5 мОм , сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
