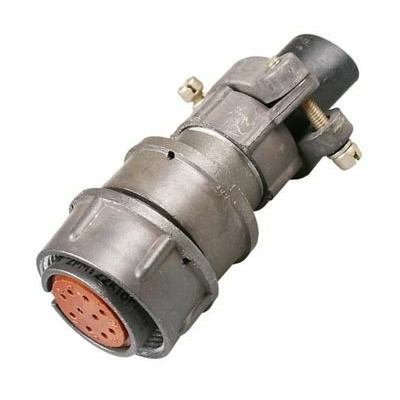

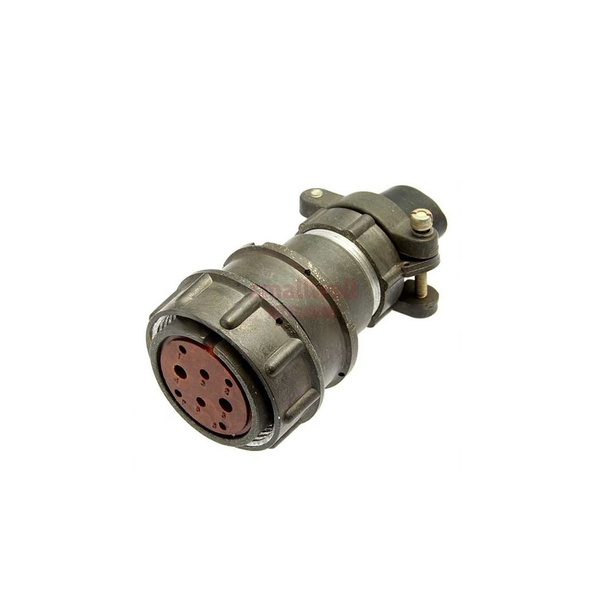

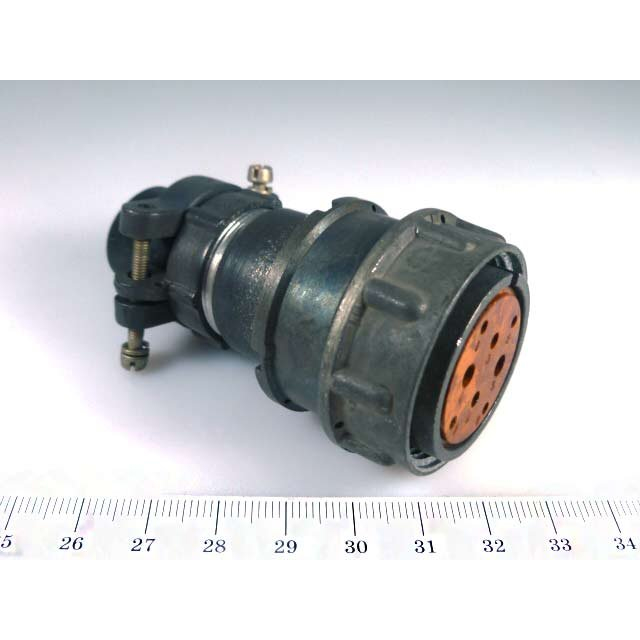

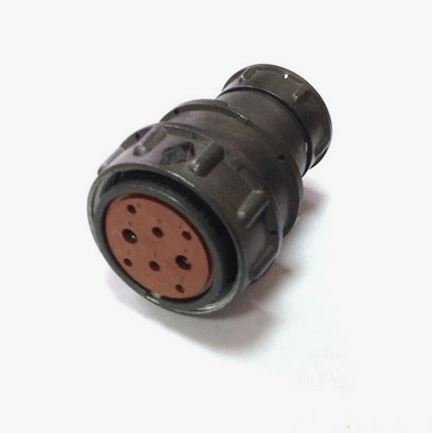

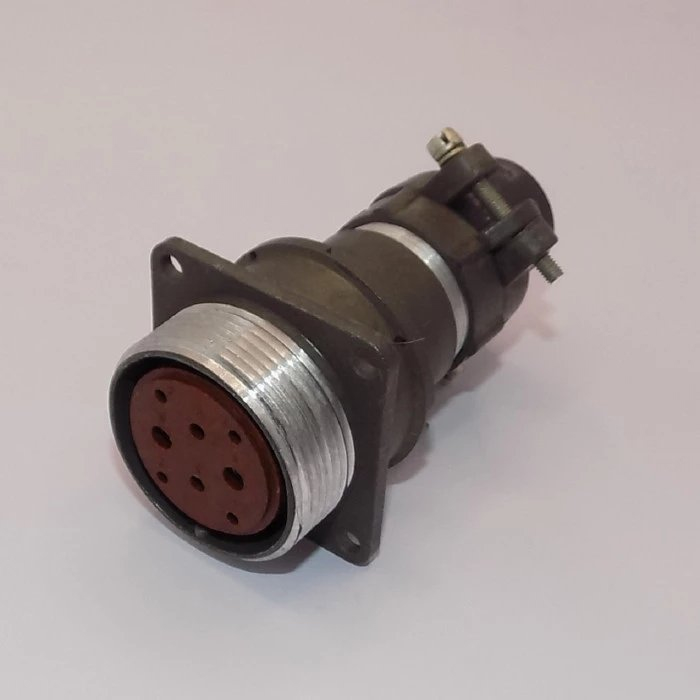

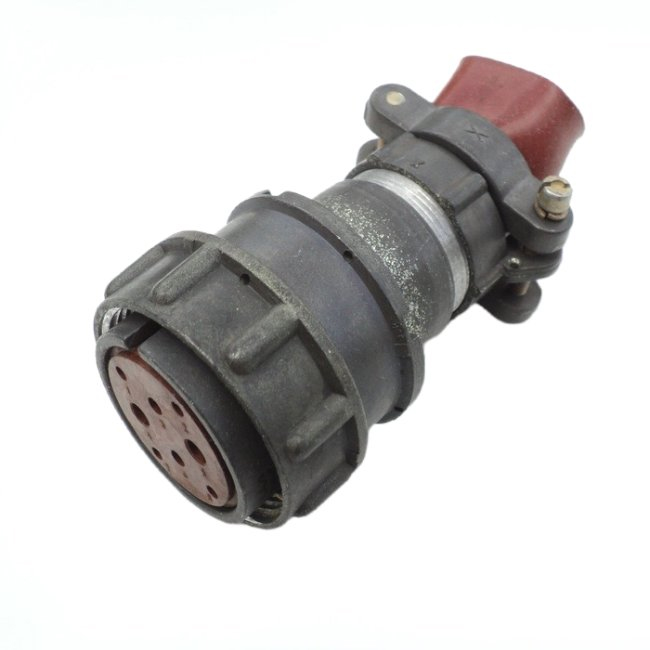

Разъём2РМДТ30КПН8Г7В1В производстваЭлекон — это низкочастотный цилиндрический электрический разъём, относящийся к серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока с частотой до примерно 3000 кГц.

Этокабельная розетка (часть соединителя), предназначенная для подключения кабеля к стационарной или подвижной аппаратуре, например, в промышленной автоматике, телемеханике, измерительных и электротехнических устройствах.
Разъём выполнен по типовой конструкции цилиндрических разъёмов серии 2РМДТ с резьбовым соединением и одношпоночной поляризацией корпусов, что обеспечивает корректную взаимную ориентацию контактов при соединении.

• Количество контактов:8 , тип «гнездо» (гнездовой контакт, розетка).

• Монтаж контактов —обжимка на провод, что позволяет быстро и надёжно подключать кабель без пайки.

• Материал контактов, как правило, предусматривает напыление золота или серебра, что улучшает коррозионную стойкость и стабильность электрического контакта.

• Максимальное рабочее напряжение — до560 В постоянного или переменного тока.

• Сопротивление изоляции — не менее1000 МОм , что обеспечивает надёжную изоляцию между контактами и корпусом.

• Токовая нагрузка на контакты — до порядка50 А суммарно по цепи, в зависимости от конкретного исполнения и условий охлаждения.

• Диапазон рабочих температур обычно составляет примерноот −60 до +100 °C , что позволяет использовать разъём в суровых климатических условиях.

• Соединитель рассчитан на большое число циклов сочленения/разъединения (около500 циклов ), а также имеет длительный срок сохраняемости — порядка25 лет при хранении и эксплуатации.

• Разъём устойчив к вибрации в диапазоне частот примерно1–5000 Гц , что делает его пригодным для работы на вибрирующих объектах (транспорт, станки, изделия оборонного назначения).

Корпус выполнен в виде цилиндрического металлического корпуса с резьбовым соединением, типоразмер соответствует серии 2РМДТ с диаметром корпуса около39 мм и высотой порядка62,5 мм ; изолятор обычно выполнен из карболита или аналогичного термостойкого материала.

Поверхность корпуса часто подвергается оксидированию и имеетсерый цвет , а изолятор —коричневый , что является стандартным исполнением для данной серии разъёмов.
