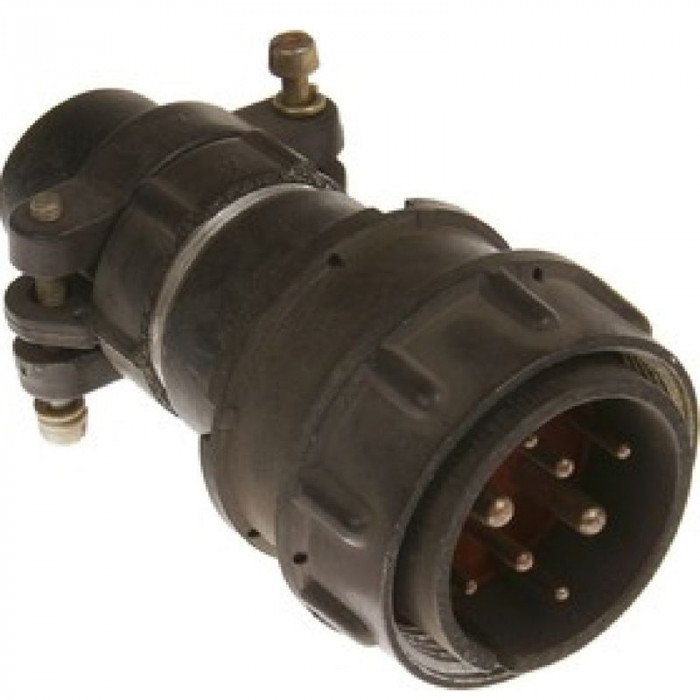

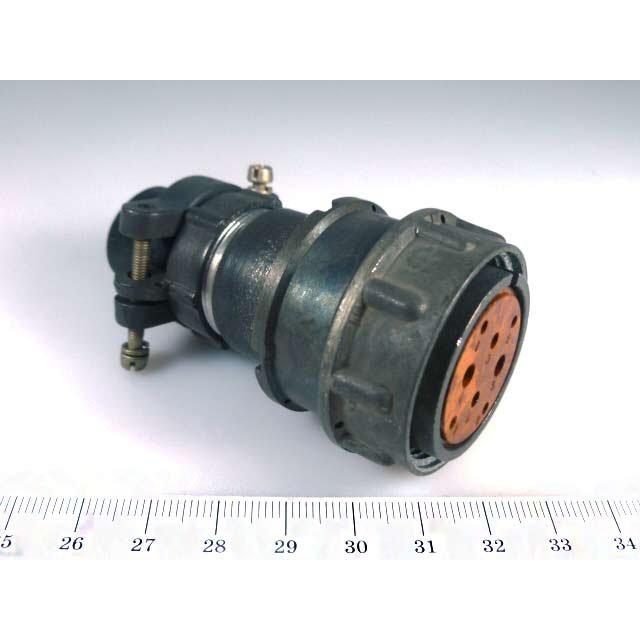

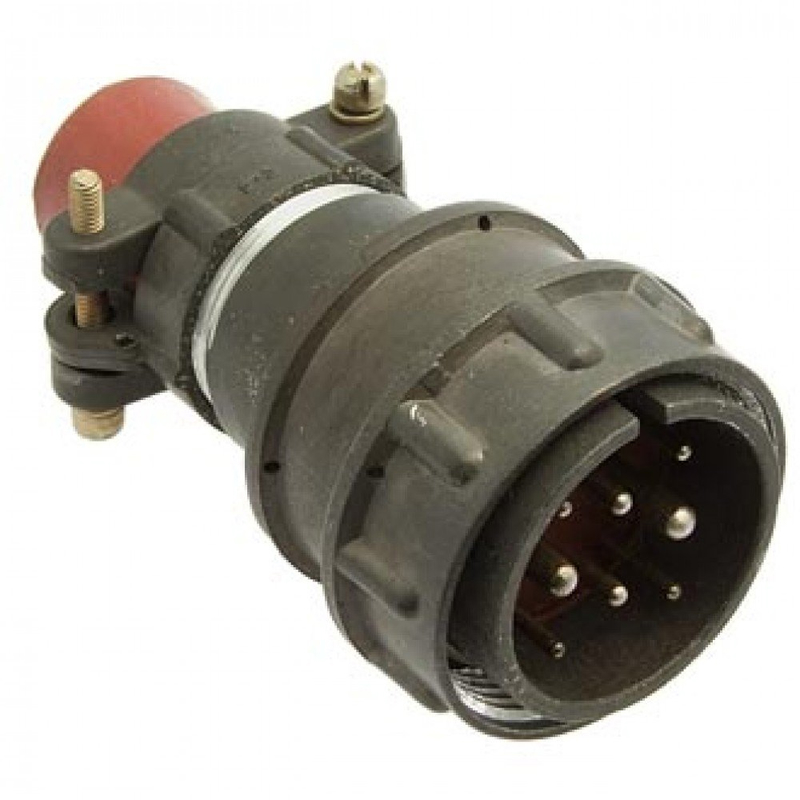

Разъём2РМДТ30КПН8Ш7В1В Элекон «ОТК» — это низкочастотный цилиндрический электрический соединитель серии 2РМДТ, предназначенный для работы в цепях постоянного и переменного тока (частотой до нескольких МГц) в промышленных и специальных условиях.

• Серия2РМДТ — низкочастотные цилиндрические соединители с винтовым (резьбовым) соединением и одношпоночной поляризацией корпусов.

• Код30 — условный размер и тип корпуса (кабельный или блочный приборный).

• КПН — конструктивное исполнение: кабельная часть с прямым патрубком для неэкранированного кабеля.

• 8Ш — вилка с 8 контактами,7 — конфигурация контактов (смешанные диаметры, обычно 1,5 и 2 мм).

• В1В — всеклиматическое исполнение, покрытие контактов, как правило, серебряное или золотое, с теплостойкостью до 100 °C.

• Рабочий диапазон температур: от примерно–60 до +100 °C , с возможностью выдерживать кратковременные перегревы до около 180 °C.

• Электрические параметры типичны для серии 2РМДТ:

  • ток на одиночный контакт диаметром 1,5 мм порядка10–15 А ;

  • суммарный рабочий ток соединителя — до~50 А в зависимости от нагрева и кабеля.

• Максимальное рабочее напряжение обычно составляетсотни вольт (порядка 500 В и выше), с высокой электрической прочностью изоляции и сопротивлением изоляции в единицахтысяч МОм.

• Вариант«ОТК» у Элекона обычно относится к исполнению собжимными контактами и определённой комплектацией для контроля качества (ОТК — отдел технического контроля).

• Контактный хвостовик —развернутый на 180° , подходит для обжима изолированных проводников без зачищения, что обеспечивает стабильное соединение и повышенную герметичность.

• Соединитель —вилка (Ш) , рассчитана на сочленение с розеткой того же типоразмера и конфигурации, обеспечивая защиту от неверного подключения благодаря шпонке и маркировке.

• Используется в промышленной электронике, приборах управления, силовых цепях низкой и средней мощности, а также в условиях повышенных механических нагрузок и широкого диапазона температур.

• Подходит для кабельных линий в стационарных и мобильных установках, где требуется надёжный цилиндрический разъём с резьбовым замком и всеклиматическим исполнением.
