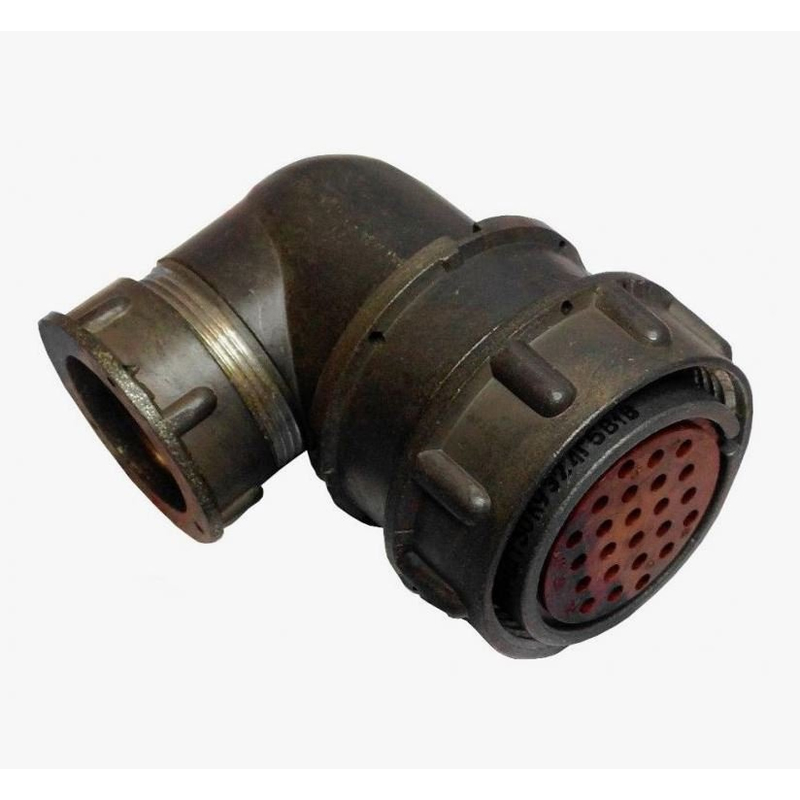

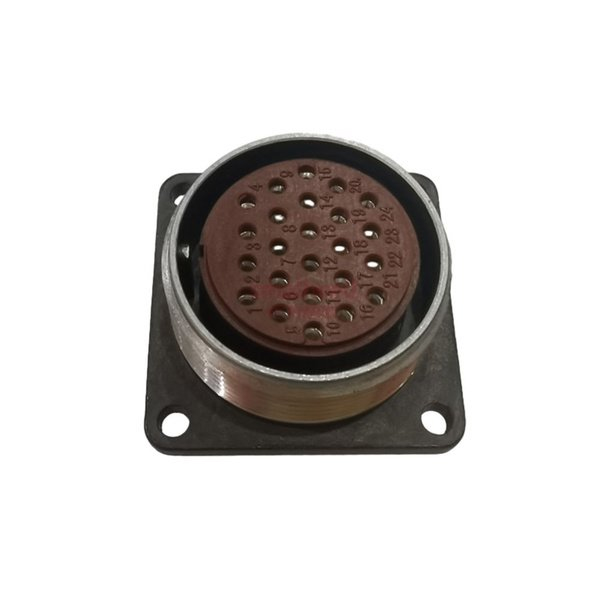

Разъем2РМДТ30КУЭ24Г5В1В «Элекон, приемка 5» относится к серии цилиндрических низкочастотных негерметичных соединителей, широко применяемых во всеклиматическом исполнении во внутреннем объемном монтаже радио‑ и радиотехнической аппаратуры общего назначения.

• 2РМДТ – серия цилиндрических низкочастотных негерметичных соединителей.

• 30 – условный размер корпуса (посадочный диаметр порядка 30 мм).

• К – кабельный корпус, предназначен для монтажа на кабель или кабельный жгут.

• У – угловой патрубок (оси кабеля и фланца разъема под углом, обычно около 90°).

• Э – экранируемый (экранированный) разъем, используется в аппаратуре, где требуется защита от ЭМП.

• 24 – количество контактов в разъеме.

• Г – розетка (гнездовая часть).

• 5 – обозначение сочетания контактов: все контакты диаметром1,5 мм , типовой контактный диаметр 1,5 мм.

• В1В – покрытие контактов: серебро (В) с толщиной согласно 1‑й группы по ГОСТ, 1‑й класс чистоты.

• максимально допустимый ток на один контакт – до7 А (в зависимости от условий нагрузки и вентиляции).

• суммарный рабочий ток на весь разъем – допорядка 140 А при равномерной нагрузке на контакты.

• максимальное рабочее напряжение (постоянное и переменное до десятков кГц) – дооколо 560 В.

• испытательное напряжение (пробой изоляции) при нормальных условиях – допорядка 1,8–2 кВ.

• диапазон рабочих температур – примерноот –60 °C до +100 °C , что обеспечивает всеклиматическое исполнение.

• разъемы относятся к негерметичным и тропико‑устойчивым конструкциям, устойчивым к значительной влажности (до 95–98% при +25 °C).

• выдерживают воздействие вибрации и ударов согласно требованиям ГОСТ для серии 2РМДТ, типовые предельные частоты вибрации до нескольких кГц.

• основание контактов – обычно пластмассовое (карболит / аналог), контакты располагаются в фигурной розетке с фиксацией в металлическом корпусе.

• соединение с корпусом и противоположной половинкой – резьбовое (гаечное), с затяжкой через фланец; для экранированных версий экранирующий экран соединяется с корпусом разъема.
