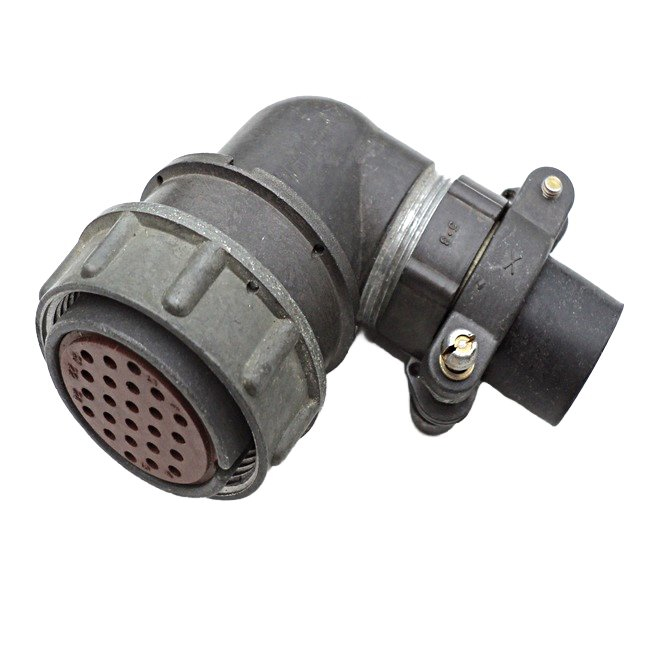

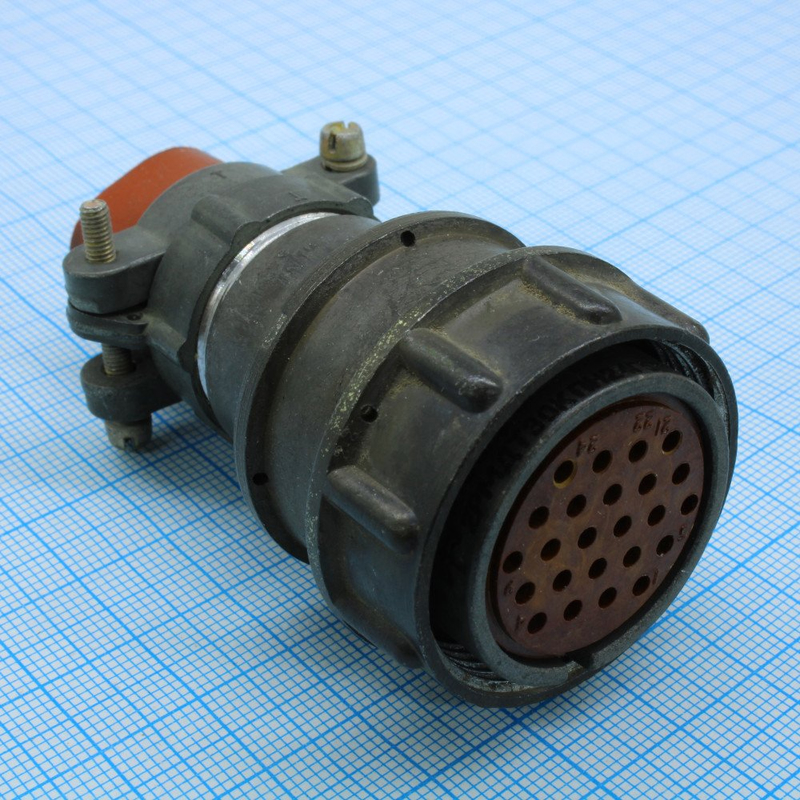

2РМДТ30КУН24Г5В1В — это цилиндрический низкочастотный электрический соединитель серии 2РМДТ, выполненный в виде кабельной розетки с 24 контактами.

Назначение и область применения

Разъём предназначен для соединения цепей постоянного и переменного тока (частотой до порядка единиц МГц) в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Он применяется преимущественно во всеклиматическом исполнении и рассчитан на работу в различных климатических условиях, включая тропический и холодный климат.

Конструкция и типоразмер

Соединитель имеет кабельный корпус диаметром посадочного отверстия 30 мм, контактный диаметр около 1 мм, 24 контакта в одном корпусе.
Сочленение с противоположной частью (вилкой) осуществляется резьбовым креплением с одношпоночной поляризацией, что обеспечивает однотипность и правильную ориентацию при подключении.

Электрические параметры

Максимальное рабочее напряжение для такой серии разъёмов с 24 контактами составляет до 560 В постоянного или переменного тока.
Токовая нагрузка на один контакт — до 7 А, суммарный ток на весь соединитель — до 140 А; сопротивление изоляции — не менее 1000 МОм.

Климатическое и механическое исполнение

Климатическое исполнение В — всеклиматическое, разъём работает в диапазоне температур от примерно −60 до +100 °С, что позволяет применять его в суровых условиях.
Разъём рассчитан на большое число расчленений (порядка 500 сочленений) и имеет длительный срок сохраняемости до 25 лет, а также выдерживает значительные механические удары и вибрации.

Особенности маркировки и контактов

В обозначении 2РМДТ30КУН24Г5В1В цифра 24 означает количество контактов, буква «В» в конце — всеклиматическое исполнение, «1» — максимальную температуру до 100 °С.
Контакты извлекаемые, с покрытием серебром или золотом, монтаж на кабель обычно выполняется методом обжима.
