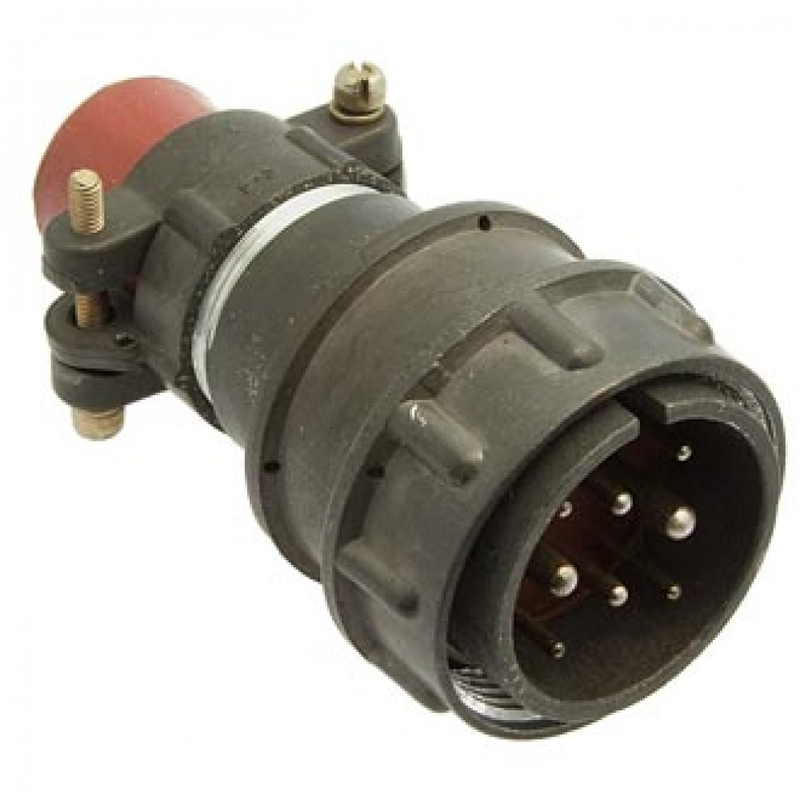

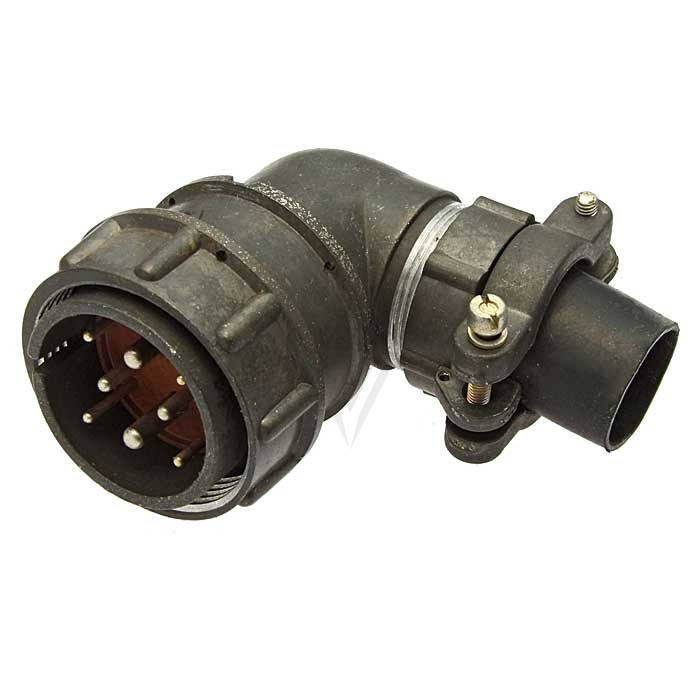

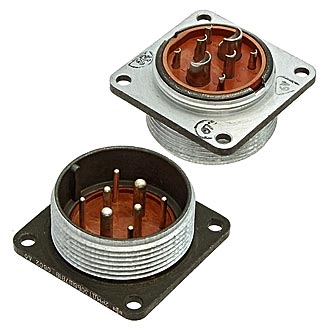

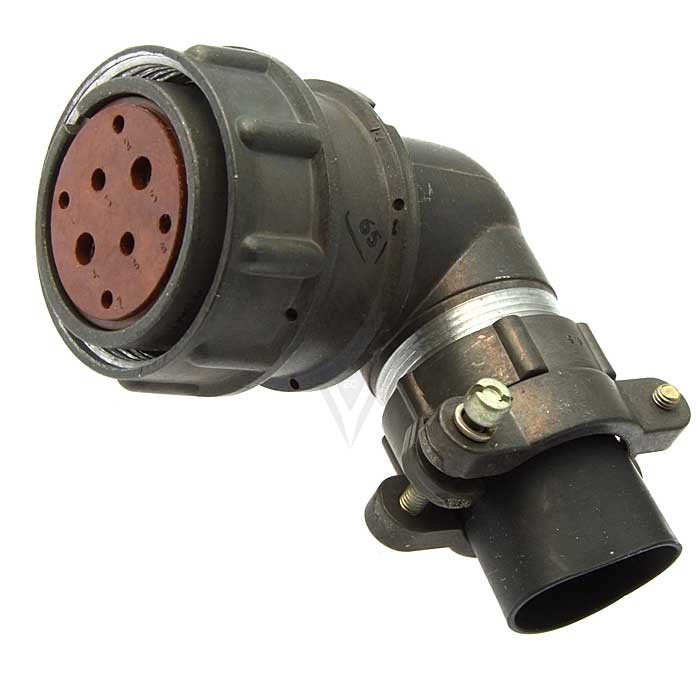

2РМДТ30КУН8Ш7В1В — это электрический соединитель цилиндрической серии 2РМДТ, произведённый заводом « Элекон»

Общие сведения

Соединитель представляет собой негерметичную кабельную розетку (КУН) с 8 контактами, предназначенную для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Сочленение резьбовое с одношпоночной поляризацией корпусов, монтаж возможен с экранированными или неэкранированными кабелями.

Конструкция

Посадочный диаметр 30 мм, контакты извлекаемые: 4 шт. диаметром 1,5 мм, 2 шт. — 2 мм, 2 шт. — 3 мм. Корпус металлический с карболитовым основанием, патрубок прямой (П). ​

Технические характеристики

Электрические характеристики

• Рабочее напряжение: до 560 В (переменное, эффективное значение) / до 700 В (постоянное).
• Испытательное напряжение: 2000 В (переменное, эффективное значение, на уровне моря).
• Максимальный рабочий ток на контакт:
  • Для контактов Ø 1,5 мм: до 7,5 А
  • Для контактов Ø 2 мм: до 15 А
  • Для контактов Ø 3 мм: до 25 А
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).
• Сопротивление контактов:
  • Для контактов Ø 1,5 мм: не более 2,5 мОм
  • Для контактов Ø 2 мм: не более 1,5 мОм
  • Для контактов Ø 3 мм: не более 1,0 мОм

Механические характеристики

• Число циклов сочленения-расчленения (износостойкость): не менее 500.
• Виброустойчивость: до 5000 Гц с ускорением до 200 м/с².
• Ударная прочность:
  • Многократные удары: до 100 g.
  • Одиночные удары: до 500 g.

Климатические характеристики

• Диапазон рабочих температур: от -60°C до +100°C.
• Относительная влажность воздуха: до 98% при температуре +35°C (с конденсацией влаги, для тропического исполнения).
• Пониженное атмосферное давление: до 0,13 Па (1 мм рт. ст.).
• Повышенное атмосферное давление: до 294 кПа (3 кгс/см²).

Материалы

• Корпус: Алюминиевый сплав с анодно-окисным покрытием.
• Изолятор: Фенопласт (карболит).
• Контакты: Латунь или бронза с серебряным или золотым покрытием.

Применение

Используется в длинных электрических цепях тропикоустойчивого исполнения для промышленной электроники и аппаратуры.

Соединители серии 2РМДТ, включая данную модель, широко применяются в различных отраслях, таких как авиационная и наземная техника, судостроение, приборостроение, а также в системах автоматизации и управления. Они незаменимы в оборудовании, эксплуатируемом в тяжёлых климатических условиях, включая районы с влажным тропическим климатом, где требуется высокая надёжность электрических соединений при воздействии вибрации, ударов, повышенной влажности и широкого диапазона температур.
