2РМДТ33Б7Г9В1

Соединитель (розетка) 2РМДТ33Б7Г9В1 относится к серии цилиндрических негерметичных, тропикоустойчивых разъёмов российского производства, предназначенных для коммутации электрических цепей в аппаратурах связи, измерительного оборудования и промышленной электроники.

Назначение и область применения

Разъём предназначен для соединения и разъединения цепей постоянного и переменного токов с частотой до 3 МГц.
Используется в условиях всеклиматического исполнения, в том числе при пониженных и повышенных температурах, включая промышленные и радиоэлектронные изделия.

Конструкция и тип исполнения

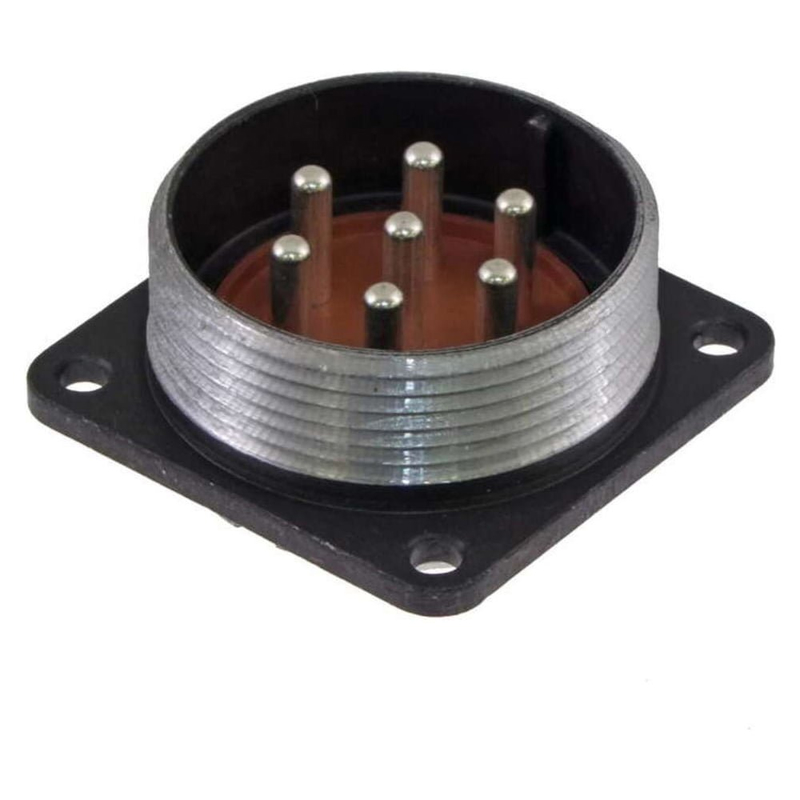

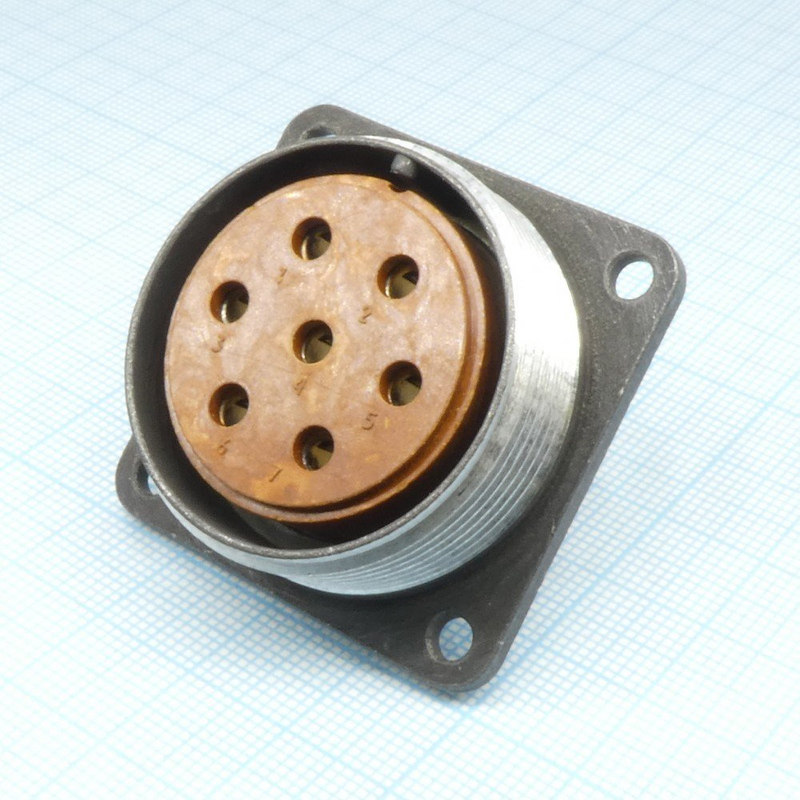

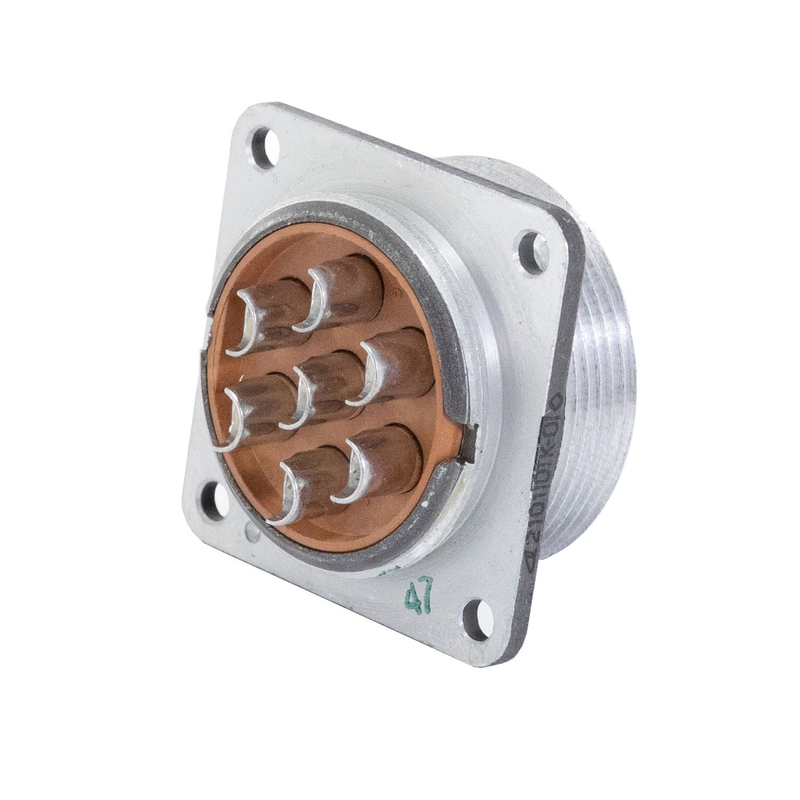

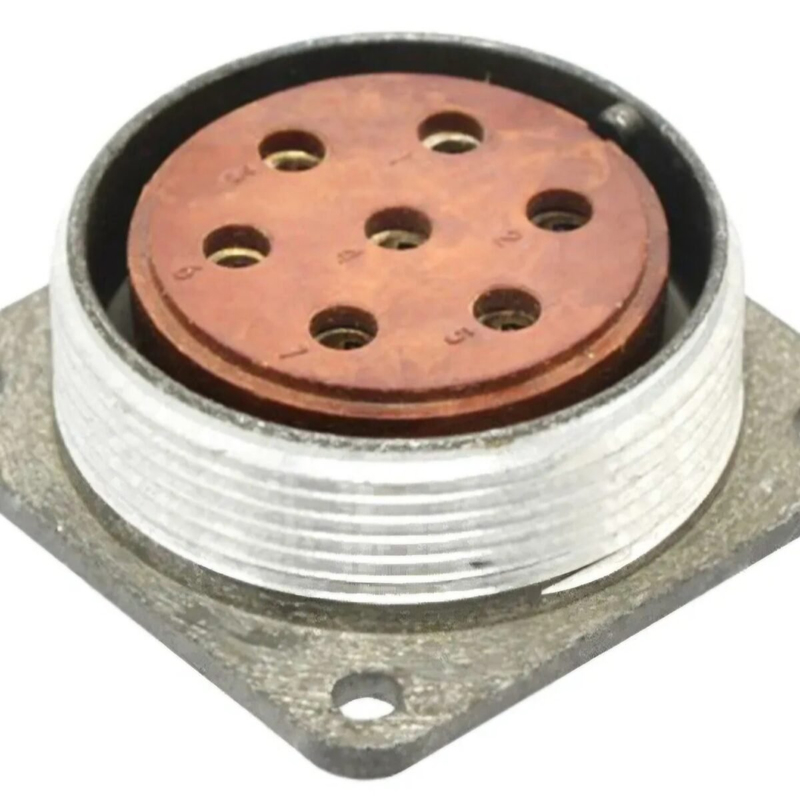

2РМДТ33Б7Г9В1 — розетка приборная (блочная) с серебряными контактами, без патрубка, с блочным корпусом.
Условный размер корпуса — 33 мм, общее количество контактов — 7, диаметр контакта, как правило, 1 мм.

Основные электрические параметры

• Максимальное рабочее напряжение — до 560 В (для данного типономинала).

• Сопротивление изоляции между контактами — не менее нескольких сотен мегаом (в разных ТУ и справочных источниках указываются значения порядка 1000–5000 МОм).

• Токовая нагрузка на одиночный контакт — до нескольких ампер, а суммарная токовая нагрузка на соединитель — в десятки ампер (точное значение зависит от диаметра контакта и условий эксплуатации).

Механические и эксплуатационные свойства

Разъём рассчитан на многократные сочленения/рассоединения, обычно не менее около 500 циклов.
Диапазон рабочих температур — примерно от −60 до +100 °С, что обеспечивает применение в достаточно жёстких климатических условиях.

Условное обозначение

В маркировке:

• 2РМДТ — серия цилиндрических разъёмов;

• 33 — условный размер корпуса;

• Б — тип исполнения;

• 7 — количество контактов;

• Г9 — приборный (блочный) вариант, без патрубка;

• В1 (В1В) — климатическое исполнение и вариант конструкции.
