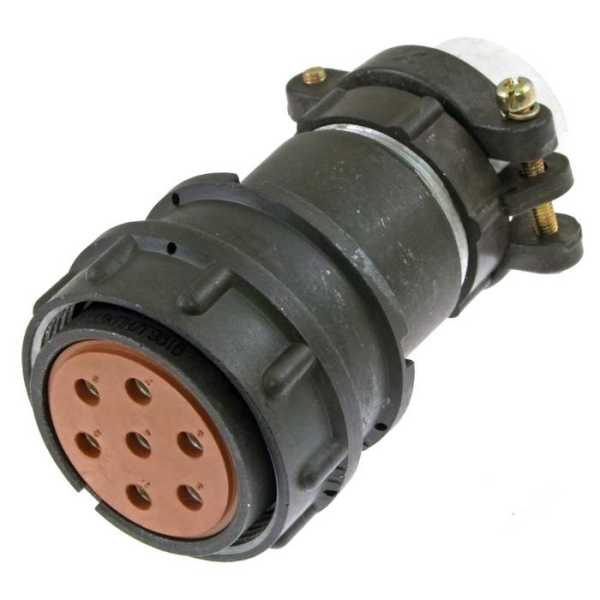

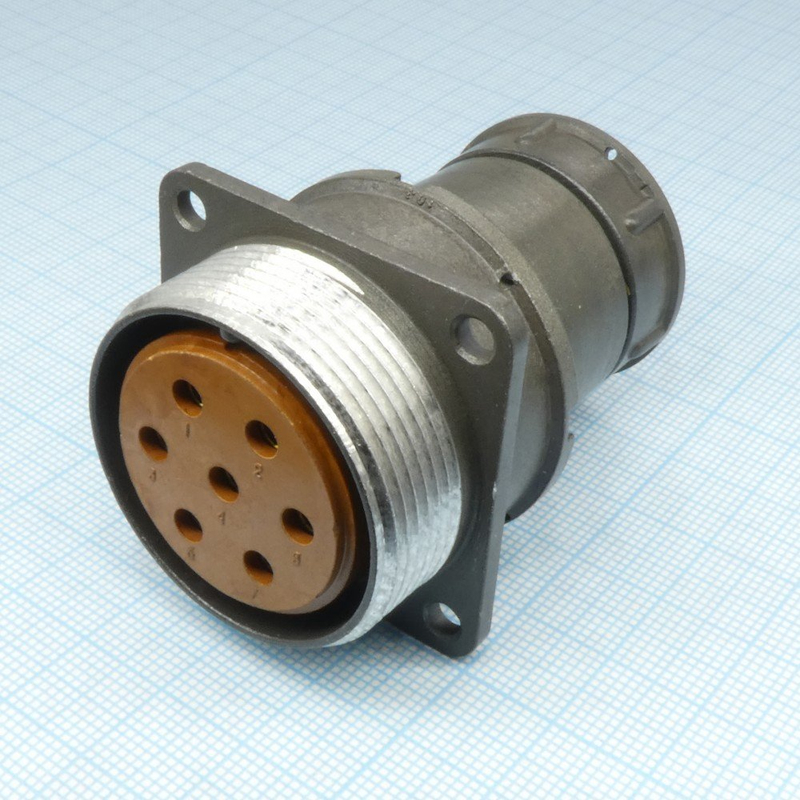

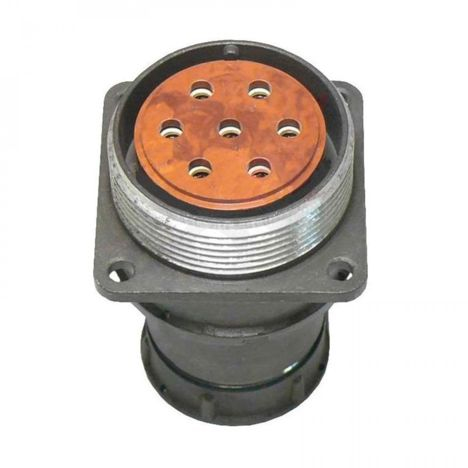

2РМДТ33БПЭ7Г9В1В — это цилиндрический электрический разъем вилка. Он относится к серии 2РМДТ, предназначенной для надежного соединения в электрических цепях.

Производство

завод « Элекон» выпускал подобные соединители, включая модели 2РМДТ33, в период 2015–2026 годов, как указано в запросе (конкретные данные по датам серийного выпуска этой модификации подтверждаются в технической документации).

Конструкция

Модель имеет корпус размером 33 (приборный тип Б, прямой патрубок П, гайка Э для экранированного кабеля), 7 контактов, покрытие серебром (Г9В), всеклиматическое исполнение 1В. Сочленение резьбовое, поляризация одношпоночная, монтаж внутренний (пайка или объемный).

Характеристики

• Тип соединителя: Цилиндрический электрический разъем (вилка).
• Серия: 2РМДТ.
• Размер корпуса: 33.
• Количество контактов: 7.
• Тип корпуса: Приборный, тип Б.
• Тип патрубка: Прямой.
• Тип гайки: Для экранированного кабеля (тип Э).
• Покрытие контактов: Серебро (Г9В).
• Климатическое исполнение: Всеклиматическое (1В), что обеспечивает надежную работу в широком диапазоне температур и влажности.
• Тип сочленения: Резьбовое, обеспечивающее высокую вибро- и ударостойкость.
• Тип поляризации: Одношпоночная, предотвращающая неправильное сочленение.
• Тип монтажа: Внутренний (пайка или объемный), для установки на панель или в корпус оборудования.
• Экранирование: Присутствует, благодаря специальной гайке для экранированного кабеля, что важно для защиты от электромагнитных помех.
• Герметичность: Обеспечивает защиту контактов от пыли, влаги и агрессивных сред.

Применение

Используется во внутренних электрических цепях с токами постоянного и переменного тока (до 3 МГц). Благодаря своим характеристикам, таким как экранирование, герметичность и всеклиматическое исполнение, данный разъем находит широкое применение в:

• Авиационной и космической технике: Для подключения датчиков, систем управления и бортового оборудования, где критична надежность и устойчивость к внешним воздействиям.
• Промышленной автоматизации: В системах управления станками, робототехнических комплексах, измерительной аппаратуре, работающей в условиях повышенной вибрации и загрязнений.
• Военной технике: В различных видах вооружения и военной аппаратуры, где требуются высокие эксплуатационные характеристики и устойчивость к экстремальным условиям.
• Медицинском оборудовании: В аппаратах, требующих стабильной работы в критически важных системах.
• Телекоммуникационных системах: Для передачи высокочастотных сигналов с защитой от помех.

Разъем идеально подходит для приборов и оборудования, где требуется высокая надежность соединения, защита от электромагнитных помех и возможность эксплуатации в широком диапазоне климатических условий.
