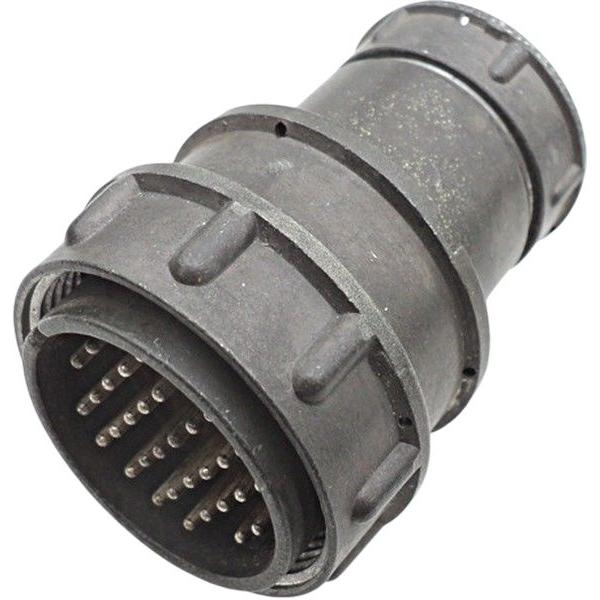

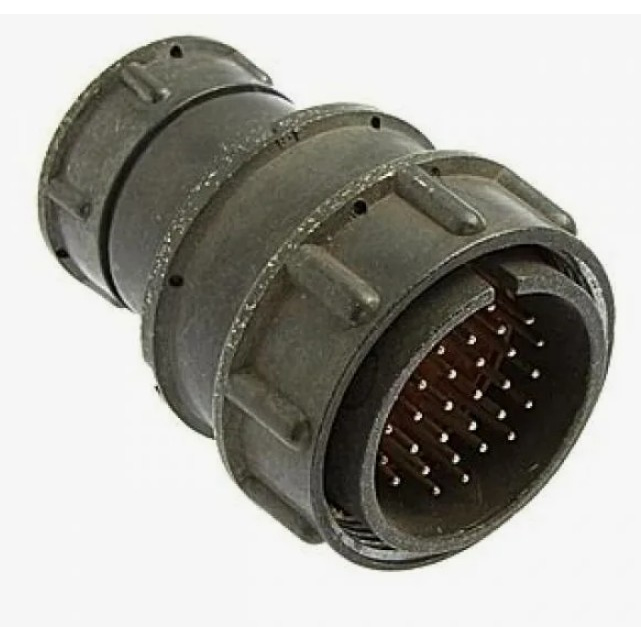

2РМДТ33КПЭ32ШВ1В — это цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочлененного положения, предназначенный для надежного соединения и разъединения электрических цепей постоянного и переменного тока.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: 2РМДТ — тип соединителя (негерметичный, тропикоустойчивый); 33 — условный размер корпуса; К — кабельный корпус; П — прямой патрубок; Э — экранированный кабель; 32 — количество контактов; Ш — серебряное покрытие контактов; В — всеклиматическое исполнение; 1 — теплостойкость до 100°C; В — дополнительное всеклиматическое исполнение.

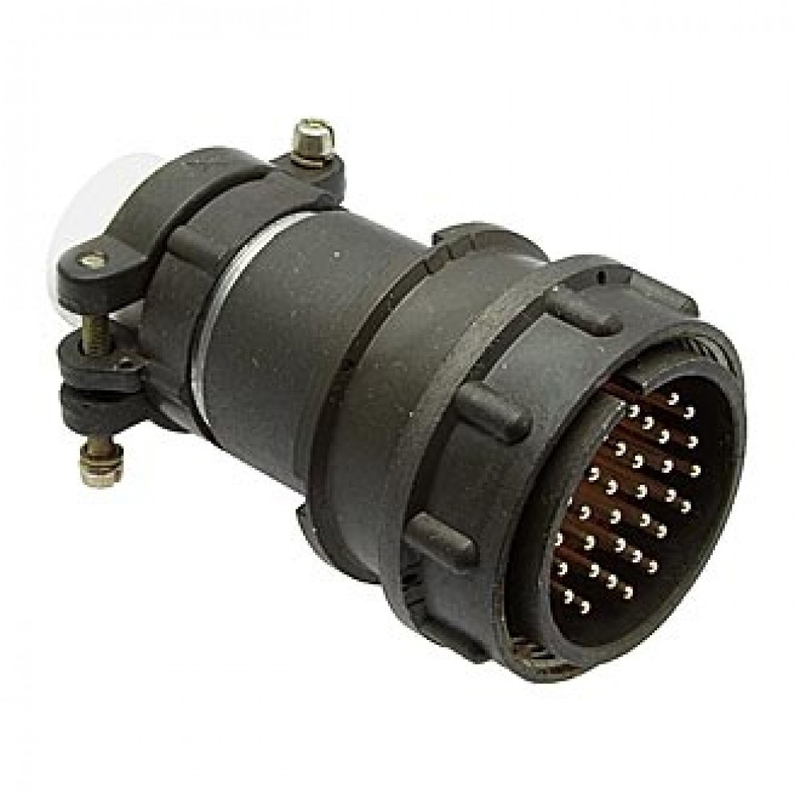

Это кабельная вилка с гайкой для экранированного кабеля, монтаж внутренний методом пайки или объемного монтажа.​

Технические характеристики

Соединитель рассчитан на 32 контакта диаметром 1,5 мм с максимальной токовой нагрузкой до 6 А на контакт и суммарно до 160–192 А, при рабочем напряжении до 560–700 В (частота до 3 МГц).

Сопротивление изоляции не менее 5000 МОм, сопротивление контактов — до 2,5–5 мОм.

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 1000 м/с² (100 g), удары до 1000 м/с², рабочие температуры от -60 до +100°C (с перегревом контактов до +180°C), влажность 98% при +40°C и пониженное давление до 10⁻¹² мм рт. ст.

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Применение

Используется во всеклиматическом и тропическом исполнении для приборов и оборудования в суровых условиях: авиация, судостроение, промышленность, где требуется надежность при вибрациях, перепадах температур и влажности.
