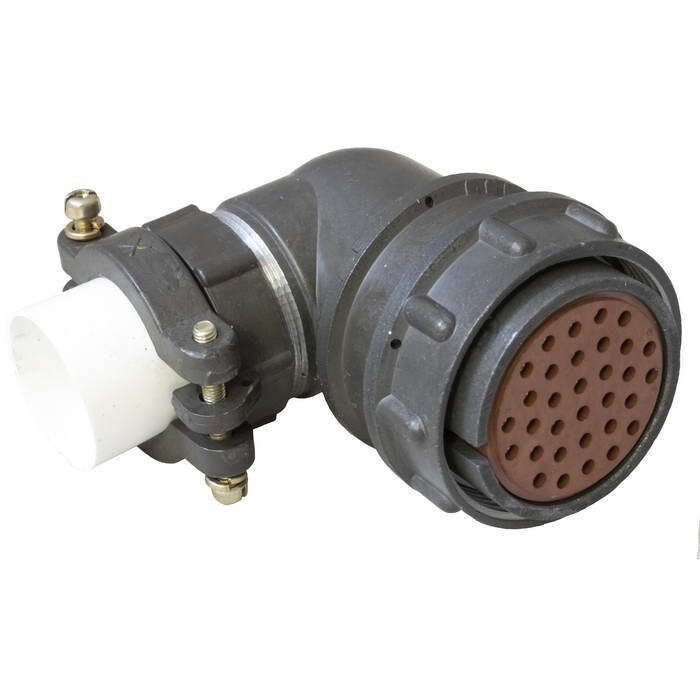

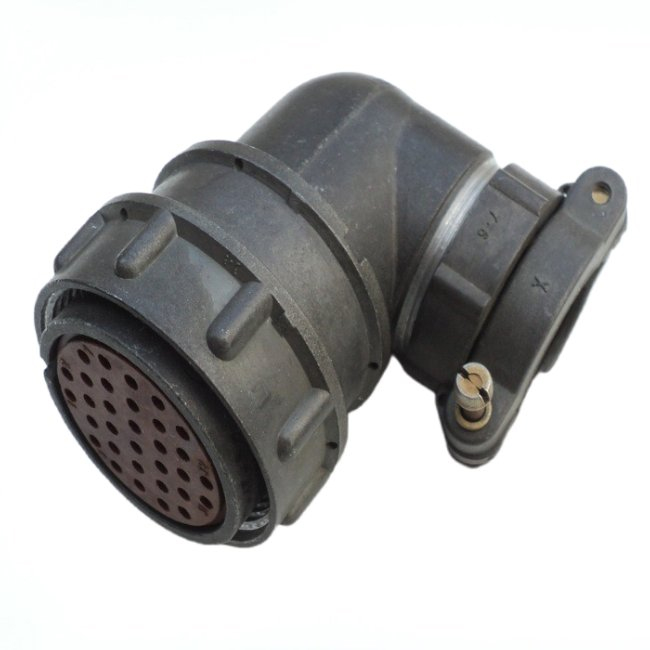

Разъём 2РМДТ33КУН32Г5В1В — это цилиндрический низкочастотный электрический соединитель из серии 2РМ, предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

Назначение и область применения

Разъём типа 2РМДТ используется в радиоэлектронной и радиотехнической аппаратуре, а также в промышленных устройствах, где требуется надёжное ручное соединение кабельных цепей. Он рассчитан на работу в электрических цепях постоянного и переменного тока частотой до порядка 3 МГц (в зависимости от конкретного технического исполнения серии 2РМД/2РМДТ).

Конструкция и типоразмер

• Серия:2РМДТ — цилиндрический низкочастотный разъём, негерметичный, с ручным сочленением.

• Условный размер корпуса:33 — относится к более крупным типоразмерам этой серии (диаметр корпуса соответствует типоразмеру 33).

• Количество контактов:32 — разъём имеет 32 контакта, что делает его подходящим для соединения многожильных цепей и блоков.

• Исполнение:КУН — кабельная розетка (кабельный корпус, внутренний объёмный монтаж).

Электрические и эксплуатационные параметры

• Рабочее напряжение: обычно до 560 В (для розеток с 32 контактами серии 2РМД), возможны варианты до 700 В в зависимости от конкретного типа.

• Ток на одиночный контакт: в типовых 2РМД‑разъёмах с 32 контактами до 6 А , суммарный ток на разъём — порядка 160 А .

• Частота: низкочастотный диапазон, применяется до 3 МГц .

• Климатическое исполнение: относится к категории УХЛ2.1 (умеренный и холодный климат, внутренний монтаж), что позволяет использовать изделие в закрытых помещениях при нормативных температурных и влажностных диапазонах.

Особенности конструкции и материалов

• Материал корпуса: как правило, алюминиевый сплав (например, АЛ‑11), что обеспечивает хороший теплоотвод и небольшую массу.

• Покрытие контактов: в серии 2РМДТ часто используется серебро или золото , что снижает переходное сопротивление и повышает надёжность контактного соединения.

• Способ монтажа контактов: обычно обжимка или пайка , с внутренним объемным монтажом в корпусе разъёма.

• Сочленение:резьбовое , с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию и устойчивость к вибрации.

Кратко о маркировке

В обозначении 2РМДТ33КУН32Г5В1В обычно закодированы:

• 2РМДТ — тип серии.

• 33 — условный размер корпуса.

• КУН — кабельная розетка, внутренний монтаж.

• 32 — количество контактов.

• Г5 — тип исполнения по ГОСТ/ТУ.

• В1В — параметры покрытия контактов (серебро) и теплостойкости/исполнения.

Мы можем подробнее разобрать расшифровку букв и цифр именно под вашу конкретную документацию или техусловия.
