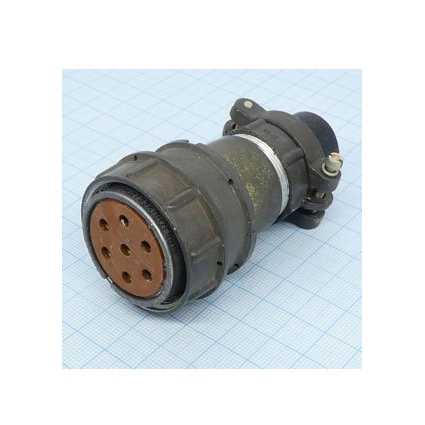

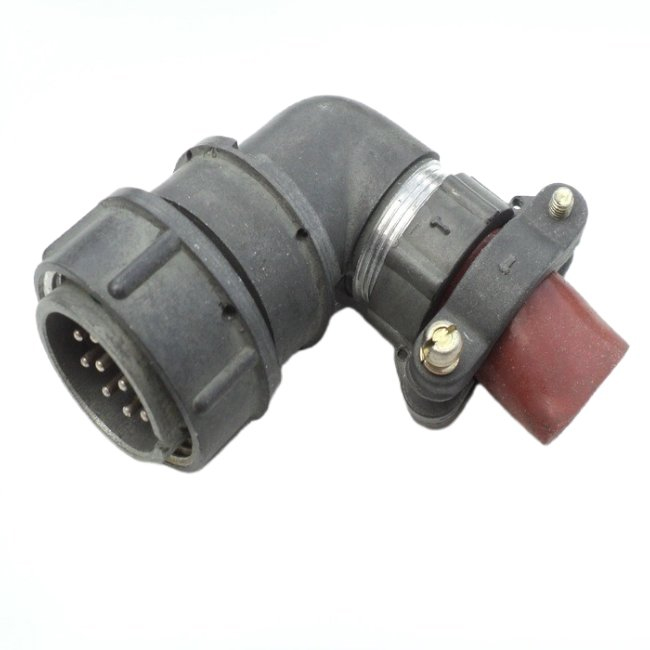

2РМДТ33КУН7Ш9В1В — это цилиндрический низкочастотный соединитель серии 2РМДТ. Это кабельная вилка с угловым патрубком для неэкранированного кабеля, условным размером корпуса 33 мм и диаметром контактов 1 мм.

Производство

Изготовлен заводом Элекон по ТУ ГЕ0.364.126ТУ (АШДК.434410.062ТУ).

Маркировка и конструкция

• К (кабельный корпус).

• УН (угловой патрубок, неэкранированный).

• 7Ш9 (7 контактов штыревых, сочетание 9).

• В1В (покрытие серебром, всеклиматическое исполнение).

Характеристики

• Тип соединителя: Цилиндрический, низкочастотный, кабельная вилка.
• Конструкция корпуса: Угловой патрубок для неэкранированного кабеля, что обеспечивает компактное подключение и защиту кабеля от изгибов в ограниченном пространстве.
• Количество и тип контактов: 7 штыревых (мужских) контактов диаметром 1 мм, расположенных по сочетанию 9.
• Материал покрытия контактов: Серебро (В1), что обеспечивает низкое контактное сопротивление, высокую электропроводность и хорошую коррозионную стойкость.
• Климатическое исполнение: Всеклиматическое (В), позволяет эксплуатацию в широком диапазоне температур и влажности, например, от -60°C до +100°C, в условиях агрессивных сред.
• Механическая износостойкость: Обладает высокой механической износостойкостью, выдерживая не менее 500 циклов сочленения-расчленения, что гарантирует долгий срок службы при частых подключениях.
• Тип сочленения: Резьбовое сочленение, обеспечивающее надежное, виброустойчивое и герметичное соединение.
• Электрические параметры:
  • Номинальное рабочее напряжение: до 560 В (постоянный ток) / до 400 В (переменный ток), в зависимости от конкретных условий эксплуатации.
  • Максимальный ток на контакт: до 5 А (для контактов диаметром 1 мм).
  • Сопротивление контактов: обычно не более 2,5 мОм.
  • Сопротивление изоляции: не менее 5000 МОм.
• Виброустойчивость и ударопрочность: Соответствует требованиям для оборудования, работающего в условиях значительных механических нагрузок (вибраций и ударов).

Применение

Предназначен для внутреннего монтажа в электрических цепях, включая пайку или объемный монтаж, в приборах и оборудовании. Благодаря своим высоким эксплуатационным характеристикам, соединитель 2РМДТ33КУН7Ш9В1В находит широкое применение:

• В авиационной и космической технике для подключения бортового оборудования, систем управления, навигации и мониторинга, где критически важны надежность, устойчивость к экстремальным температурам, вибрациям и перегрузкам.
• В военной технике и специальных системах, требующих высокой степени защиты от внешних воздействий, длительного срока службы и безотказной работы в жестких условиях.
• В промышленном оборудовании и системах автоматизации для передачи управляющих сигналов, низкочастотных данных и питания. Идеален для эксплуатации в условиях производственных сред с повышенными вибрациями, ударами, пылью и перепадами температур.
• В измерительной и радиотехнической аппаратуре , а также в различных электронных устройствах, где требуется надежное и быстроразъемное соединение для цепей с токами до 5 А и напряжением до 400-560 В.
• В оборудовании, эксплуатируемом в суровых климатических условиях (широкий диапазон температур, повышенная влажность, соляной туман), благодаря всеклиматическому исполнению.

Не указано применение именно в 2015-2026 гг.; доступны данные по общим ТУ завода Элекон.
