Описание

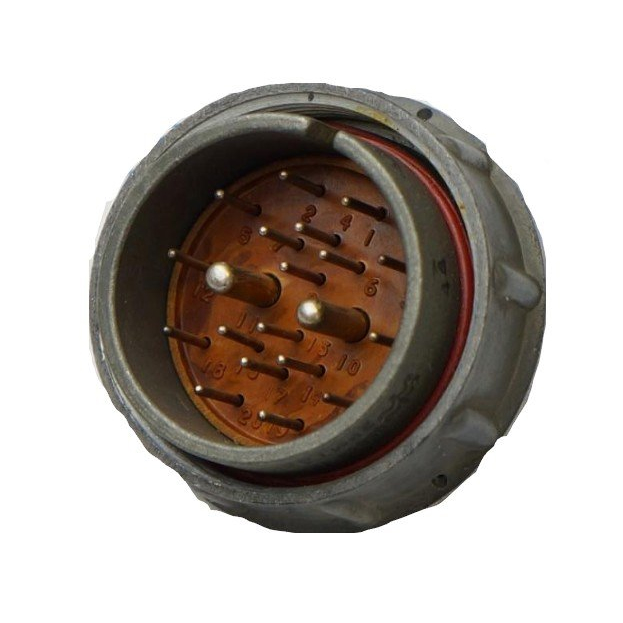

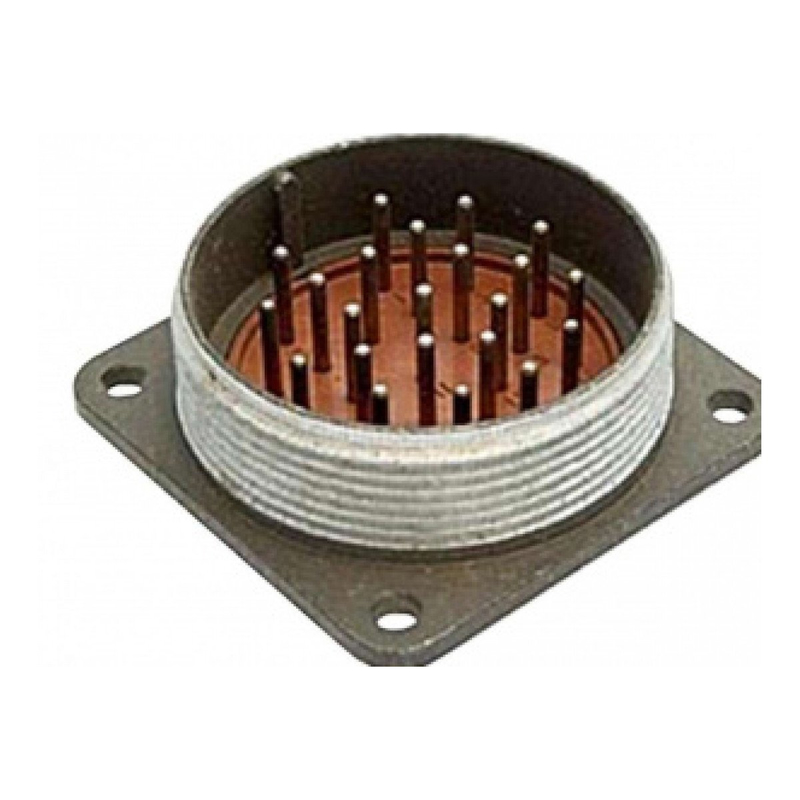

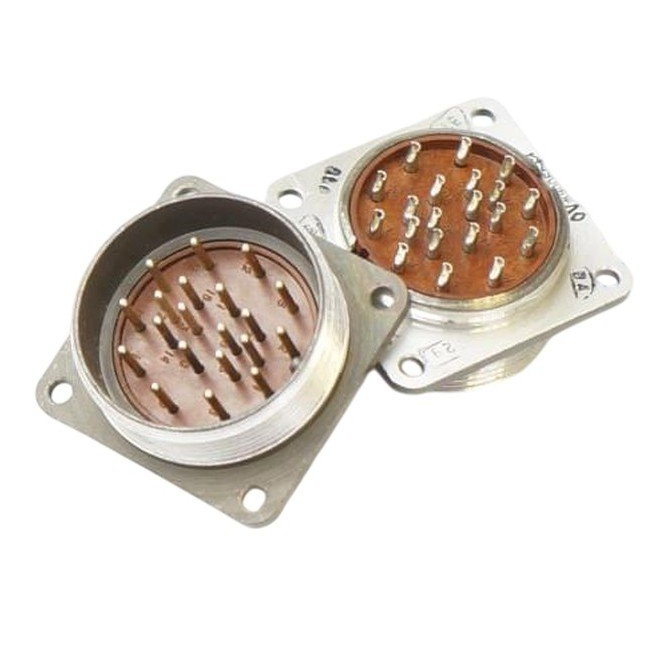

Разъём 2РМДТ36Б20Ш5В1В — это цилиндрический низкочастотный электрический соединитель российской серии 2РМДТ, выпускаемый под маркой «Завод Элекон» (г. Обнинск). Он относится к типу блочной (приборной) вилки, предназначенной для монтажа на панель или в прибор, а не кабельный вариант.
Количество контактов: 20.
Тип контактов: штыревые, круглого сечения; материал — латунь, покрытие контактов обычно серебро или золото‑серебряное покрытие (в зависимости от модификации).
Сопротивление изоляции разъёма не менее 5000 МОм, что обеспечивает высокую надёжность изоляции цепей.
Электрическая прочность изоляции: при максимальном рабочем напряжении порядка 560–700 В испытательное напряжение изоляции составляет около 1,8–2 кВ.
Максимальное рабочее напряжение подаётся на 700 В постоянного или переменного тока, в зависимости от конкретной ТУ‑документации.
Максимальный допустимый ток на контакт лежит в диапазоне около 10 А для тонких контактов и до 30–36 А для более толстых; суммарный ток на разъём может достигать 130–150 А.
Разъём рассчитан на многократное сочленение и расчленение порядка нескольких сотен коммутаций.
Корпус выполнен из алюминиевого сплава с оксидным покрытием, что обеспечивает лёгкий вес и хорошее сопротивление коррозии.
Изолятор изготовлен из карболита (термореактивного пластика), устойчивого к нагреву и механическим воздействиям.
Метод сочленения — резьбовой (накидная гайка), что даёт надёжное электрическое соединение и защиту от случайного разъединения.
Климатическое исполнение, как правило, В2.1: рабочий температурный диапазон ориентировочно от −60 °C до +100 °C, с высокой влажностью до 98% при температуре +40 °C.
Разъём устойчив к механическим воздействиям (ударам, вибрации), в том числе многократным ударам с ускорением порядка 50–100 g и однократным с ускорением до 500 g.
Предусмотрен длительный срок хранения и наработки при нормальных условиях, что делает его пригодным для ответственных промышленных и военных применений.
Разъём используется в силовых и низкочастотных цепях радиоэлектронной аппаратуры, промышленных щитах, блоках питания, системах управления и других приборах, где требуется надёжное, многоконтактное соединение с резьбовой фиксацией.
Применение в сочетании с соответствующей розеткой (типа 2РМДТ36Г20Ш5В1В или аналогами) обеспечивает защищённое и устойчивое соединение в суровых условиях эксплуатации.п.).
