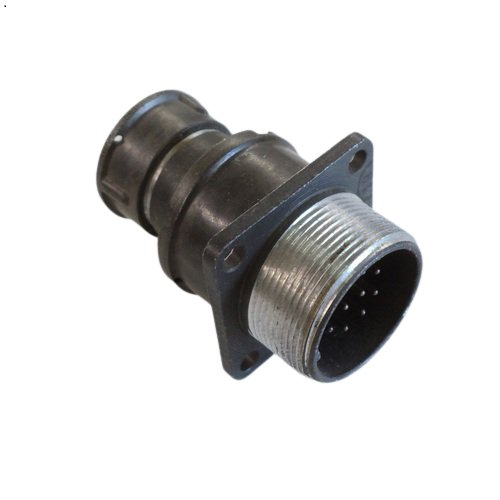

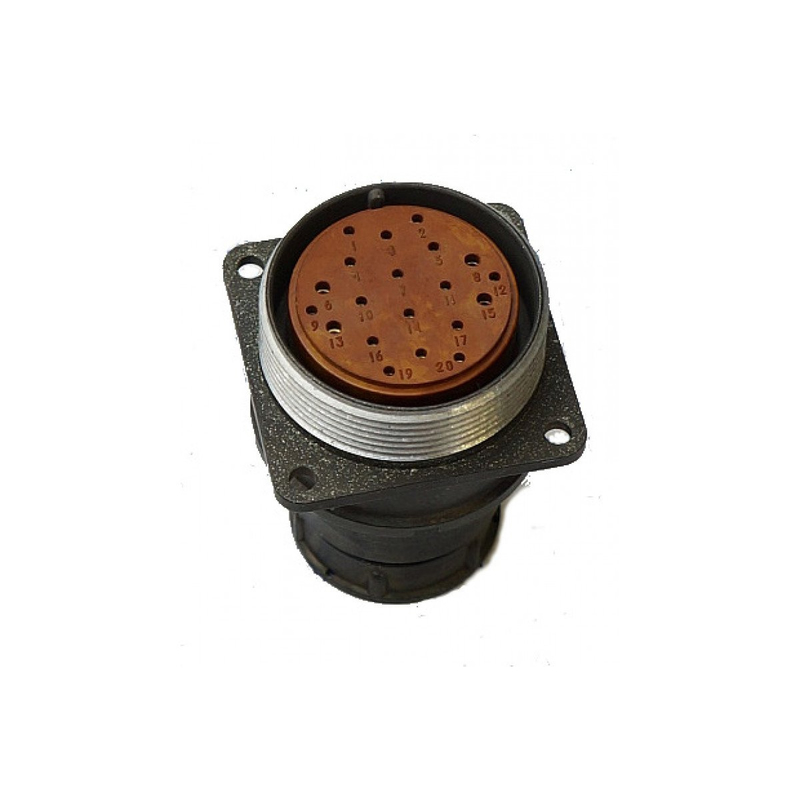

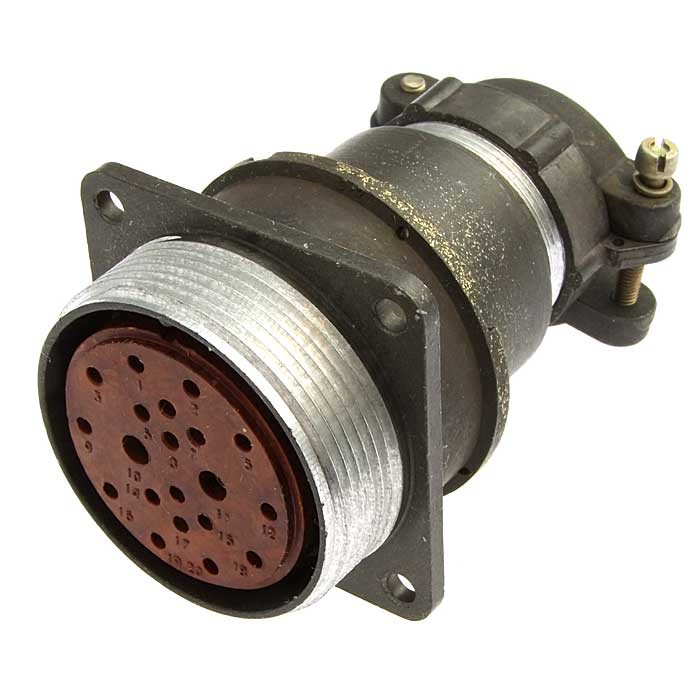

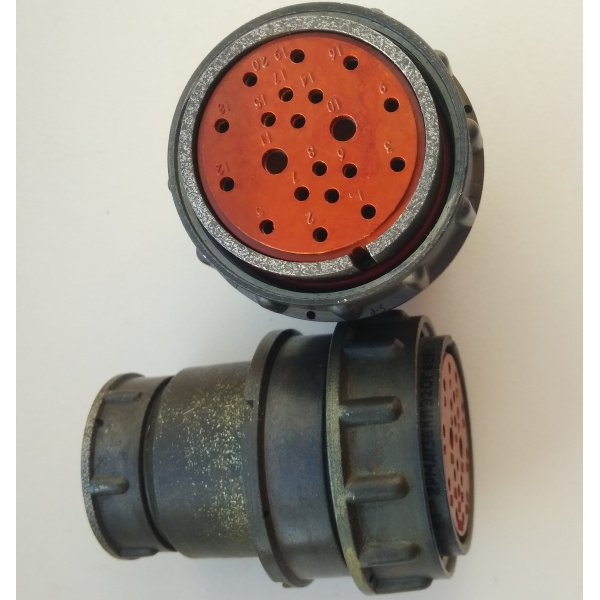

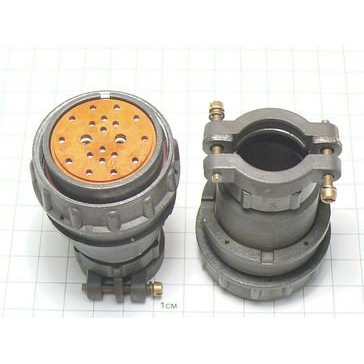

Разъём 2РМДТ36БПН20Г6В1В производства завода «Элекон» — это цилиндрический низкочастотный приборный разъём ручного соединения с фиксацией резьбовой гайкой. Он относится к серии 2РМДТ и предназначен для соединения электрических цепей постоянного и переменного тока с частотой до нескольких мегагерц.

• Тип корпуса: «Б» — приборный (монтаж разъёма непосредственно в панель прибора, щита или корпуса).

• Вид патрубка и гайки: «ПН» — прямой патрубок с гайкой для неэкранированного кабеля, что упрощает монтаж кабеля без оплётки‑экрана.

• Материал корпуса: алюминиевый сплав с оксидным покрытием, обеспечивающим коррозионную стойкость и малый вес.

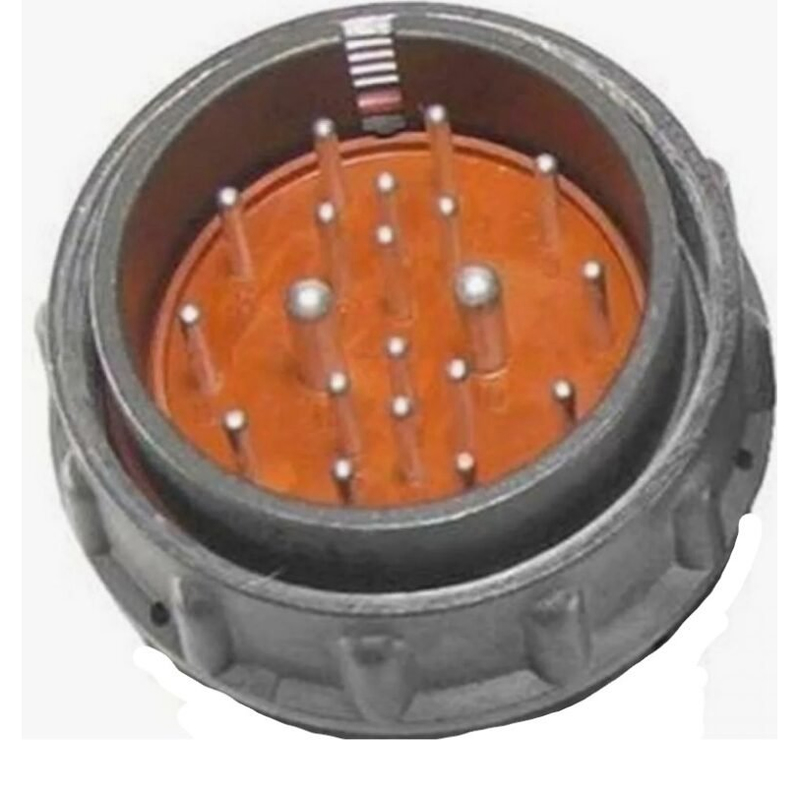

• Количество контактов: 20; сочетание контактов «6» обычно означает 18 контактов диаметром 1,5 мм и 2 контакта диаметром 3 мм.

• Рабочее напряжение: до 700 В, подходит для питания и контрольных цепей в промышленной аппаратуре.

• Допустимый ток: до 10 А на контакт меньшего диаметра и до 36 А на контакт большего диаметра, что позволяет использовать разъём для соединения относительно мощных линий.

• Диапазон рабочих температур: примерно от −60 до +100 °C, разъём рассчитан на работу в широком климатическом диапазоне (исполнение В2.1).

• Влажность и давление: допускается высокая относительная влажность до около 95–98% при температуре 40 °C и изменение атмосферного давления в широких пределах.

• Разъём используется в стационарных и переносных электротехнических устройствах, приборах КИПиА, промышленных щитах управления, где требуется надёжное цилиндрическое соединение с ручным соединением и резьбовой фиксацией.

• Монтируется в панель методом объемной установки, контакты заводятся внутрь и соединяются с проводами пайкой; механическая фиксация к панели обеспечивается резьбовой накидной гайкой.

• Ресурс рассчитан на порядок около 500 циклов сочленения‑расчленения, что делает его пригодным для повторных подключений в процессе обслуживания и эксплуатации оборудования.
