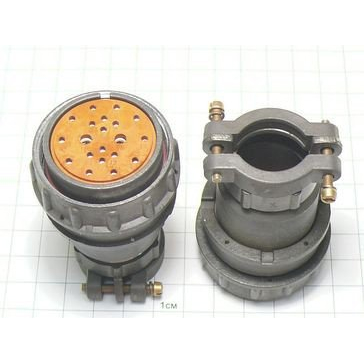

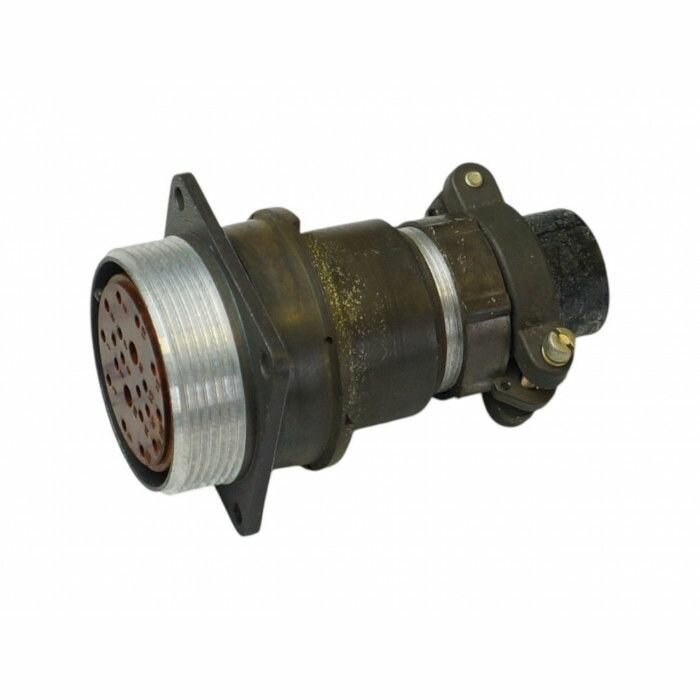

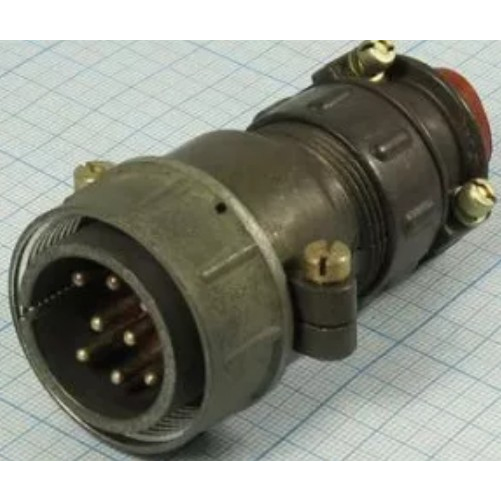

Разъём 2РМДТ36КПН20Ш6В1В Элекон — это российский низкочастотный цилиндрический разъём серии 2РМДТ , выпускаемый АО «Завод Элекон», предназначенный для соединения кабельных линий в электро‑ и радиоэлектронной аппаратуре (в том числе на подвижных и стационарных объектах).

Основные параметры и конструкция

• Тип разъёма : вилка кабельная, цилиндрический, низкочастотный, без герметизации; метод сочленения — резьбовой (накидная гайка), с возможностью пайки контактов.

• Условный размер корпуса : 36, диаметр корпуса около 45 мм, длина около 71 мм, высота около 55 мм.

• Корпус : из алюминиевого сплава (А‑22), с оксидированным покрытием и серым цветом; изолятор — карболит, коричневого цвета.

Электрические и контактные характеристики

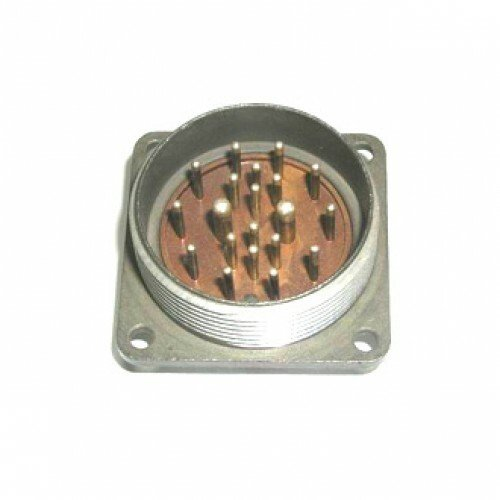

• Количество контактов : 20 штыревых контактов; среди них 18 контактов диаметром 1,5 мм и 2 контакта диаметром 3 мм.

• Материал и покрытие контактов : латунь с серебряным покрытием; контакты извлекаемые, с возможностью замены и ремонта.

• Электрические режимы :

  • рабочее напряжение до 700 В постоянного/переменного тока;

  • максимальный ток на контакт: до 10 А для 1,5‑мм контактов и до 36 А для 3‑мм контактов; суммарный ток разъёма — до 147 А.

Климатические и механические данные

• Климатическое исполнение : В2.1, рабочий диапазон температур примерно от −60 до +100 °С , относительная влажность до 98% при +40 °С, допустимый диапазон давлений от 1,33·10⁻⁴ Па до 5,06·10⁴ Па.

• Прочность при нагрузках : устойчив к вибрации (до 50g по частоте от 1–5000 Гц), к ударным и акустическим нагрузкам (многократные удары до 100g, однократные до 500g), а также к звуковому давлению до 170 дБ.

Прочие особенности

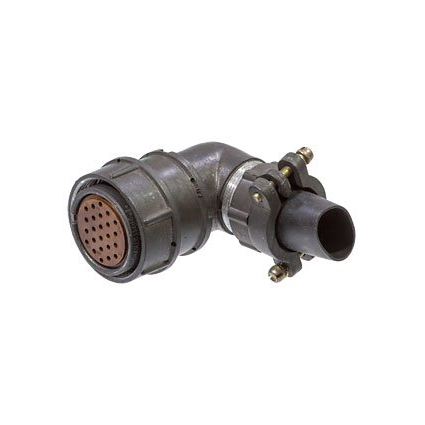

• Конструкция с угловым патрубком и специальной гайкой для неэкранированного кабеля (обозначение ПН ), наличие уплотнительной втулки и поляризации корпуса (одношпоночная).

• Нормативный документ:ГЕ0.364.126ТУ ; разъём рассчитан на большое число циклов включения‑отключения (ресурс до 500 сочленений‑расчленений) и длительный срок хранения (до 15 лет).
