Соединитель 2РМДТ39Б22Г5В1 относится к серии электрических низкочастотных цилиндрических соединителей, которые широко используются в различных электрических цепях. Эти соединители предназначены для работы с постоянным и переменным током, частотой до 3 МГц, и подходят для объемного монтажа.

Технические характеристики

• Токовая нагрузка : На одиночный контакт от 4 А до 36 А, максимальная суммарная нагрузка на соединитель от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : В зависимости от диаметра контакта (1,5 мм, 2 мм, 3 мм) сопротивление не превышает 2,5 мОм, 1,6 мОм и 0,8 мОм соответственно.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При максимальном рабочем напряжении 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Климатическое исполнение : В2.1, что означает возможность работы в широком диапазоне температур от -60° С до +100° С и при повышенной влажности.

Применение

Эти соединители используются в различных отраслях промышленности, включая военную и гражданскую сферу, благодаря своей надежности и стойкости к внешним воздействиям, таким как механические удары и экстремальные температуры.

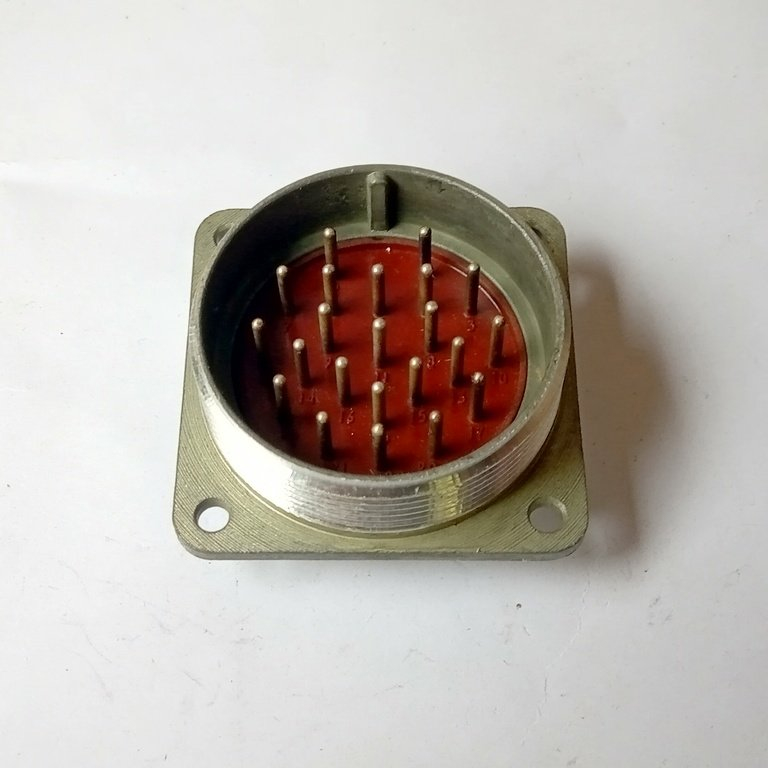

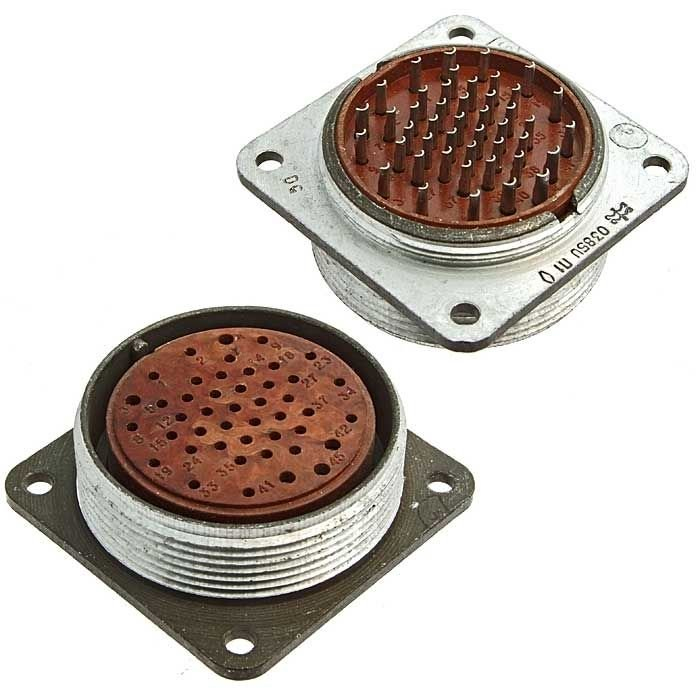

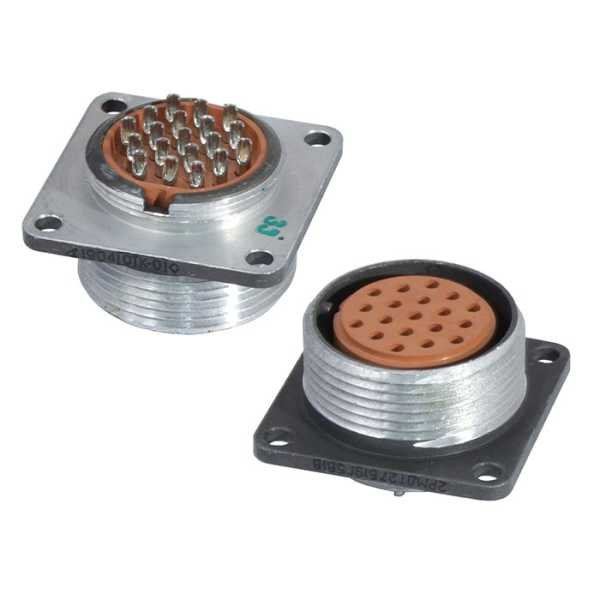

Соединитель2РМДТ39Б22Г5В1 представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет резьбовое сочленение и используется как соединитель общего назначения для соединения длинных электрических цепей.

Технические характеристики

• Тип соединителя : 2РМДТ.

• Условный размер : 39.

• Вид корпуса : Б — блочный.

• Количество контактов : 22.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 5 — все контакты диаметром 1,5 мм.

• Вид покрытия контактов : В — серебро.

• Максимально допустимая температура окружающей среды : 100°С.

• Климатическое исполнение : В — всеклиматическое.

Технические параметры :

• Токовая нагрузка на контакт : до 8 А.

• Максимальное рабочее напряжение : до 560 В или 700 В (амплитудное значение).

• Сопротивление контактов : не более 2,5 мОм для контактов диаметром 1,5 мм.

• Сопротивление изоляции : не менее 1000 МОм.

• Температура окружающей среды : от -60 до +100 °С.

• Смена температур : от -60 до +150 °С.

• Минимальная наработка : 5000 часов при 500 циклах соединения и разъединения.

• Минимальный срок сохраняемости : 25 лет.

Этот соединитель устойчив к вибрациям, одиночным и многократным ударам, а также к линейным нагрузкам, что делает его подходящим для использования в различных условиях эксплуатации.
