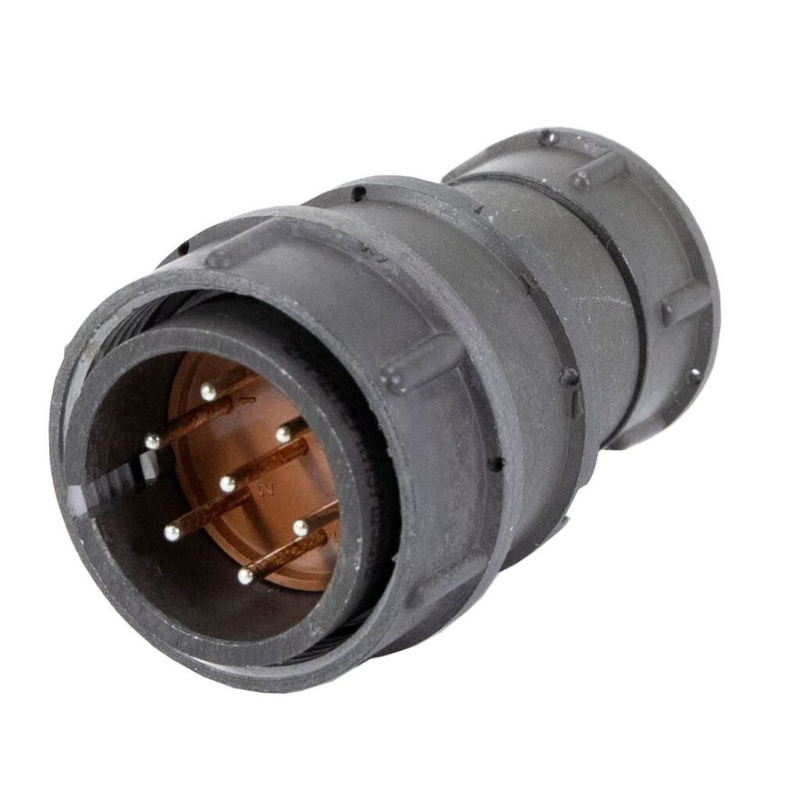

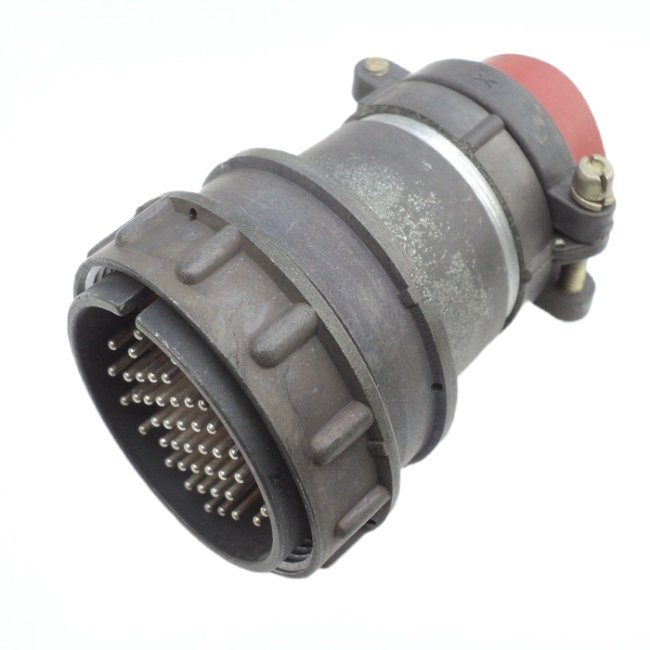

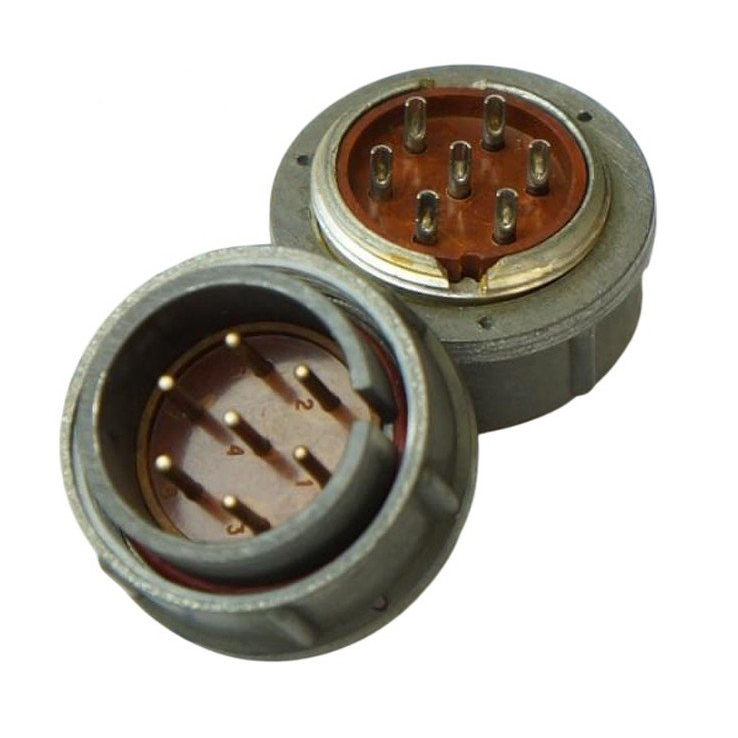

2РМДТ39КПЭ22Ш5В1В Вилка кабельная

Вилка кабельная 2РМДТ39КПЭ22Ш5В1В относится к серии цилиндрических низкочастотных электрических соединителей 2РМДТ и предназначена для работы в цепях постоянного и переменного тока (частотой до порядка 3 МГц) в электронной и электротехнической аппаратуре общего и специального назначения.

Основные общие характеристики

Это негерметичный, всеклиматический низкочастотный соединитель с резьбовой фиксацией сочлененного положения и прямым патрубком для монтажа экранированного кабеля.
Он используется для соединения и разъединения электрических цепей между кабелями, блоками и узлами, обеспечивая надёжный контакт и хорошую вибростойкость.

Расшифровка обозначения

Сокращённо по маркировке:

• 2РМДТ — серия цилиндрических низкочастотных соединителей с тропико‑ и всеклиматическим исполнением.

• 39 — условный размер корпуса (диаметр фланца/гайки).

• К — кабельная вилка.

• ПЭ — прямой эстакадный (прямой) патрубок для экранированного кабеля.

• 22 — число контактов.

• Ш5 — вилка с сочетанием контактов «5» (все рабочие контакты Ø 1,5 мм).

• В — покрытие контактов серебром.

• 1 — температурное исполнение до примерно +100 °C.

Контакты и электрические параметры

Вилка имеет 22 контакта‑штыря, все диаметром 1,5 мм, с серебряным покрытием; тип контактов — «вилка» (штыри), соответственно для сочленения применяется соответствующая розетка‑гнездо.
Рабочее напряжение цепей — до 560–700 В, ток на отдельный контакт — до нескольких ампер (обычно до 8 А, в зависимости от конкретного ТУ), суммарный ток соединителя — порядка 100–300 А в зависимости от сочетания нагруженных контактов.

Климатические и механические свойства

Соединитель рассчитан на диапазон рабочих температур, как правило, от −60 до +100 °C, и может эксплуатироваться в условиях повышенной влажности и вибрации.
Он устойчив к синусоидальной вибрации в диапазоне 1–5000 Гц с ускорением до порядка 490 м/с² (50 g) и хорошо выдерживает многократные механические удары, что делает его пригодным для бортовой и специальной аппаратуры.

Ресурс и надёжность

Заявлено число циклов сочленения‑расчленения не менее 500, минимальная наработка составляет порядка 1000 часов, а срок сохраняемости — не менее 15 лет.
Сопротивление изоляции между контактами — не менее 5000 МОм, ёмкость между соседними контактами — не более 6 пФ, что обеспечивает удовлетворительные параметры для низкочастотных цепей.
