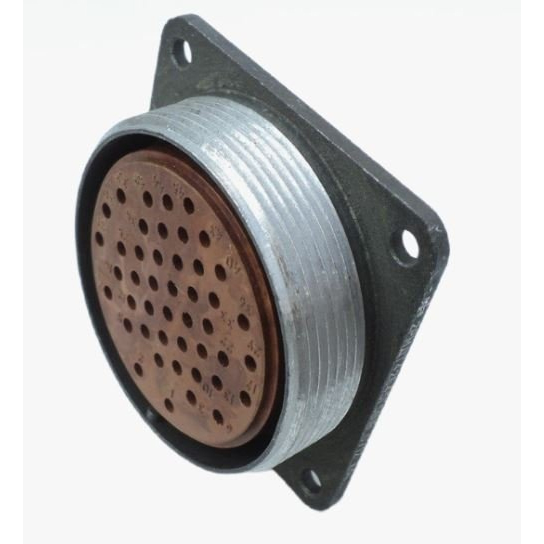

2РМДТ42Б45Г5В1В

Разъём 2РМДТ42Б45Г5В1В — это низкочастотный цилиндрический электрический соединитель общего назначения российского производства, применяемый в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей постоянного и переменного тока (в том числе с частотой до нескольких МГц).

Основные признаки и исполнение

• Серия: 2РМДТ — негерметичный цилиндрический разъём внутреннего (объёмного) монтажа.

• Условный размер корпуса: 42 (определяет габариты и совместимость с другими соединителями этой серии).

• Климатическое исполнение «В» — тропико‑ и всеклиматическое, рассчитано на работу в широком диапазоне температур и влажности, включая воздействие влажного тепла, инея, росы, соляного тумана и плесневых грибов.

Конструкция и контакты

• Количество контактов: 45 шт., блочная конструкция розетки.

• Покрытие контактов: серебро и/или золото, что обеспечивает хорошую проводимость и повышенную коррозионную стойкость.

• Контакты извлекаемые, монтаж жил проводов обычно выполняется обжимкой.

Электрические и механические параметры

• Рабочее напряжение: до примерно 560–700 В (амплитудное значение, в зависимости от источника и условий).

• Токовая нагрузка на один контакт: до около 5 А (в ряде описаний указывается до 15 А для некоторых модификаций, но для 2РМДТ42Б45Г5В1В чаще фигурирует 5 А).

• Сопротивление электрического контакта: порядка 0,8–2,5 мОм в зависимости от диаметра контактного стержня (1,5–3,0 мм).

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Рабочие условия и надёжность

• Диапазон рабочих температур воздуха: примерно от −60 до +100 °C.

• Возможна смена температур до +150 °C при коротковременном воздействии.

• Соединитель рассчитан на вибрацию в диапазоне 1–1000 Гц при ускорении до около 490 м/с² и одиночные удары с длительностью действия 0,1–2 мс.

• Интервал рабочих температур и количество допустимых сочленений (около 500 циклов) указывает на достаточно высокую ресурсную надёжность в промышленных и военных/спец‑технических применениях.
