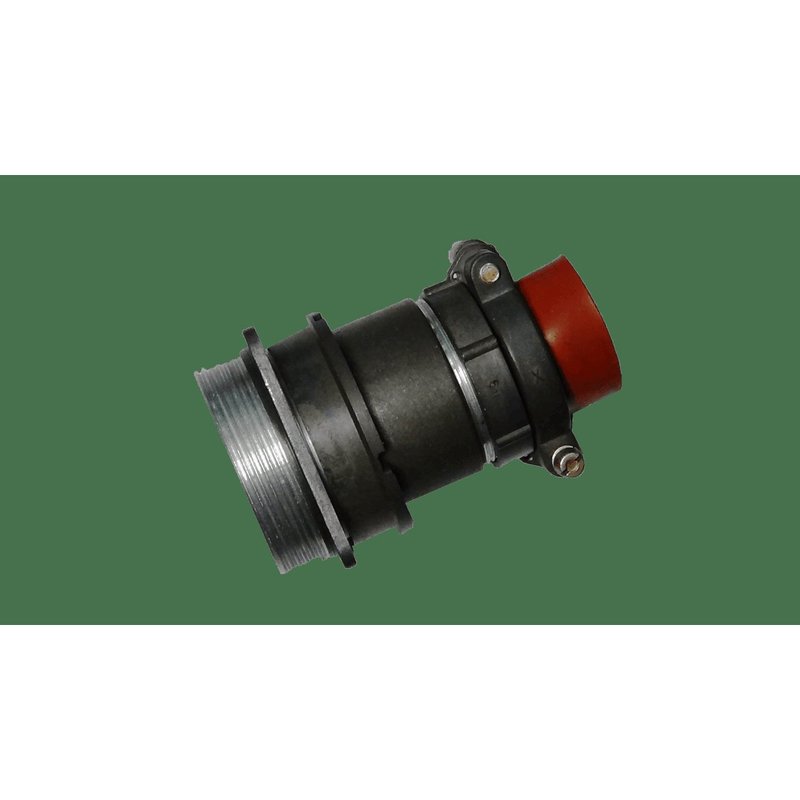

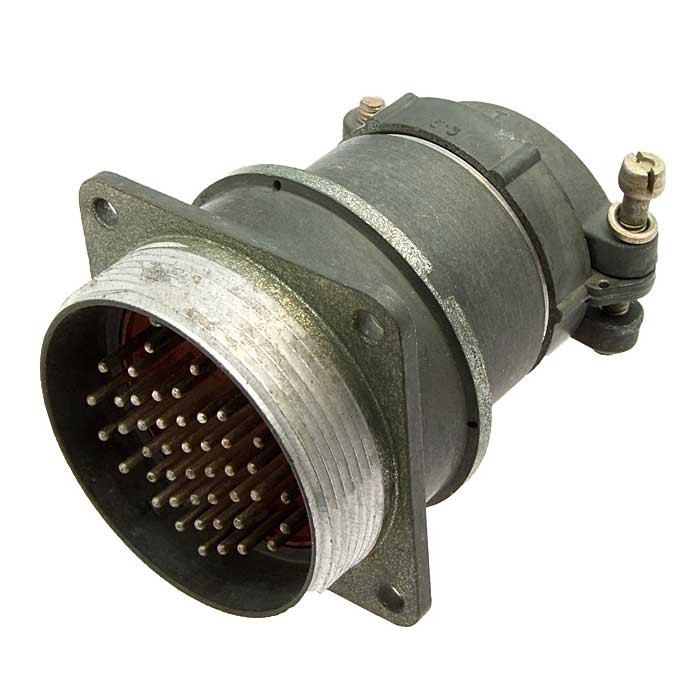

2РМДТ42БПН45Г5В1В — это розетка цилиндрического низкочастотного соединителя серии 2РМДТ (производство 2015–2026 гг., приемка ОТК).

Характеристики

• Рабочее напряжение: до 700 В (амплитудное значение)
• Рабочий ток на контакт: до 1 А (для сигнальных контактов)
• Сопротивление контактов: не более 2.5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от -60 °C до +100 °C
• Механическая износостойкость: не менее 500 циклов сочленения-расчленения
• Вибропрочность: до 2000 Гц с ускорением до 150 м/с²
• Ударопрочность: многократные удары до 500 м/с², одиночные удары до 1000 м/с²
• Материал корпуса: алюминиевый сплав
• Материал контактов: латунь или бронза с покрытием серебром
• Способ монтажа контактов: пайка
• Степень защиты: IP40 (в сочлененном состоянии)

Применение

Предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц внутри радиоэлектронной и радиотехнической аппаратуры общего назначения. Эффективно применяется в различных областях, где требуется надежное электрическое соединение:

• Измерительная аппаратура и лабораторное оборудование
• Промышленное оборудование и системы автоматизации
• Оборудование связи и телекоммуникаций
• Системы управления и контроля
• Блоки питания и устройства распределения электроэнергии
• Некоторое медицинское оборудование (некритические узлы)

Декодировка обозначения

• 2РМДТ — тип: цилиндрический негерметичный низкочастотный соединитель внутреннего монтажа.

• 42 — диаметр корпуса (мм).

• Б — корпус блочный (приборный).

• ПН — прямой патрубок с гайкой для неэкранированного кабеля.

• 45 — количество контактов.

• Г — розетка.

• 5 — сочетание контактов.

• В — покрытие серебром.

• 1В — теплостойкость до 100 °C, исполнение В (умеренный климат).
