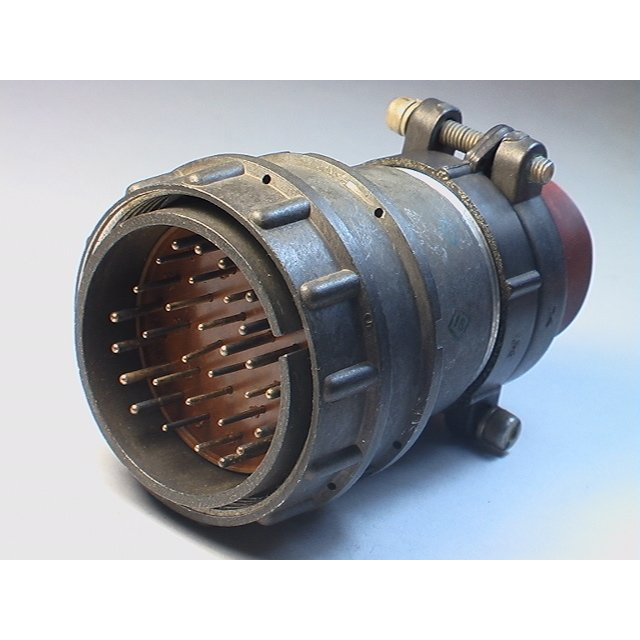

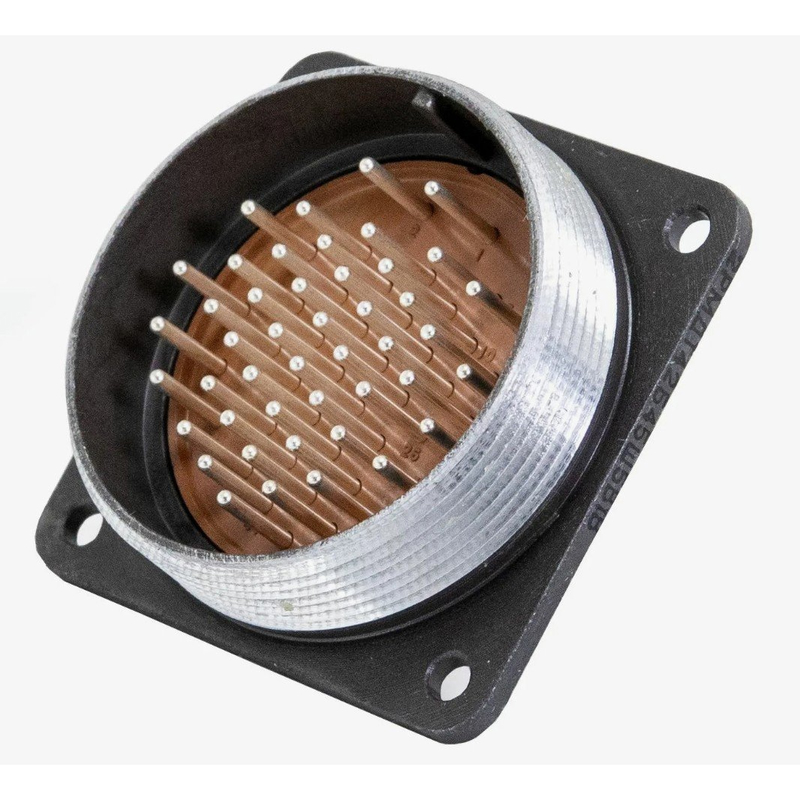

2РМДТ42КПН45Ш5В1В — это кабельная вилка цилиндрического электрического соединителя серии 2РМДТ общего назначения, применяемая в радиоэлектронной и радиотехнической аппаратуре. Разъём предназначен для соединения и разъединения цепей постоянного и переменного тока частотой до 3 МГц в условиях всеклиматического исполнения.

Основные параметры

• Тип: вилка кабельная, цилиндрический низкочастотный соединитель тропикоустойчивый, негерметичный.

• Условный размер корпуса: 42, количество контактов — 45, сочетание контактов — 5 (вилка).

• Климатическое исполнение: В (всеклиматическое по ГОСТ 15150‑69), допустимый диапазон температур примерно от –60 до +100 °C.

Электрические характеристики

• Токовая нагрузка на одиночный контакт — до 5 А, суммарная токовая нагрузка на соединитель — до около 187 А.

• Рабочее напряжение — до 560 В постоянного или переменного тока, максимально допустимое напряжение — до 700 В.

• Электрическая прочность изоляции: порядка 1850 В при рабочем напряжении 560 В и около 2300 В при 700 В; сопротивление изоляции не менее 5000 МОм.

Конструкция и монтаж

• Соединение фиксируется резьбой (гайка), тип контакта — штырь (вилка), патрубок — прямой, предназначен для неэкранированного кабеля.

• Контакты извлекаемые, покрытие контактов — серебро (или комбинированное серебро/золото в зависимости от модификации).

• Монтаж — на кабель, обычно методом обжима разъёмных наконечников или опрессовки.

Применение

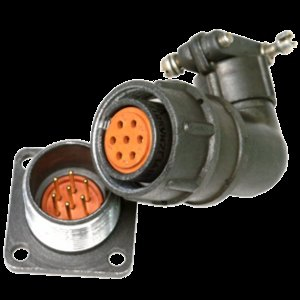

Разъём используется там, где требуется надёжное многоконтактное соединение в электрических цепях РЭС, в том числе в условиях повышенной влажности и в широком температурном диапазоне. Чаще применяется в составе соединительных комплектов (вилка 2РМДТ42КПН45Ш5В1В + соответствующая розетка, например 2РМДТ42КПН45Г5В1В).
