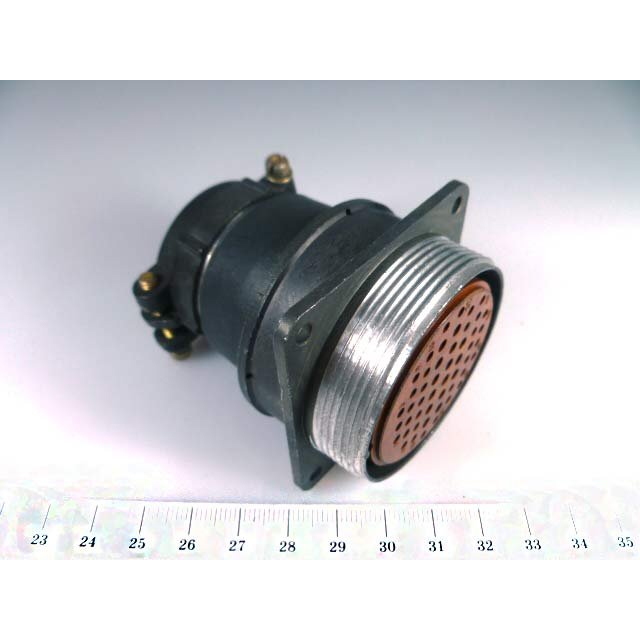

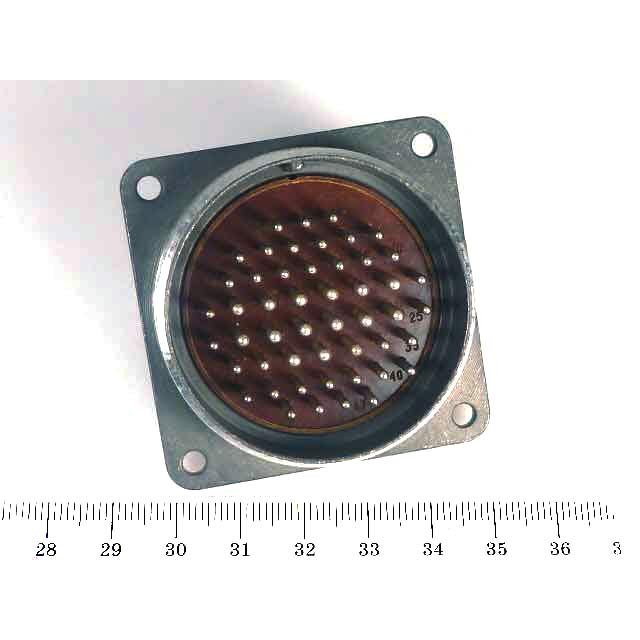

2РМДТ45Б50Г8В1В «5» — это всеклиматическая блочная розетка цилиндрического низкочастотного соединителя серии 2РМДТ, предназначенная для надежного соединения электрических цепей переменного и постоянного тока.

Обозначение

Расшифровка индекса отражает конструктивные и эксплуатационные особенности:

• 2РМДТ — тип разъема (цилиндрический низкочастотный тропикоустойчивый).

• 45 — диаметр посадочного места (45 мм).

• Б — блочный приборный корпус.

• 50 — 50 контактов.

• Г — розетка.

• 8 — сочетание контактов диаметром 1,5 мм и 2 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100°C.

• В — климатическое исполнение В и В2.1 (всеклиматическое).

Эта розетка соответствует ТУ ГЕ0.364.126 и является функциональным аналогом 2РМД45Б50Г8В1.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение 560–700 В и токовую нагрузку: 5 А на контакты 1,5 мм, до 7,5 А на контакты 2 мм (суммарно до 260 А).
Сопротивление контактов — не более 2,5 мОм (1,5 мм) и 1,6 мОм (2 мм), сопротивление изоляции — не менее 5000 МОм, емкость между контактами — до 6 пФ.
Рабочий диапазон температур: от -60 до +100°C, срок сохраняемости — 15–25 лет, минимальная наработка — 1000–5000 часов, число сочленений-расчленений — 500.

Устойчивость к воздействиям

Разъем рассчитан на вибрацию (50 Гц – 10 кГц, 170 дБ), механические удары (до 5000 м/с²), линейное ускорение 2000 м/с², пониженное давление (до 1,33·10⁻¹² Па), влажность 98% при +40°C и максимальную частоту 3 МГц.
Масса изделия — около 79 г.

Применение

Используется в промышленных и специальных системах для герметичного подключения цепей, где требуется высокая надежность в экстремальных условиях.
