2РМДТ45К50Ш8В1В

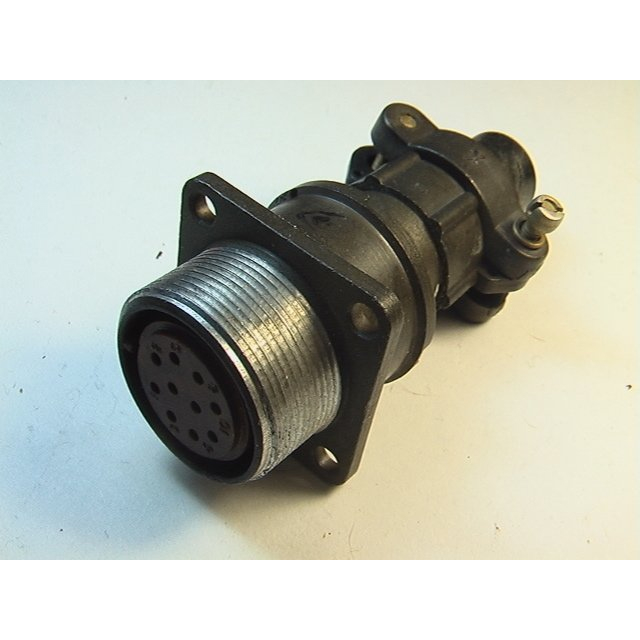

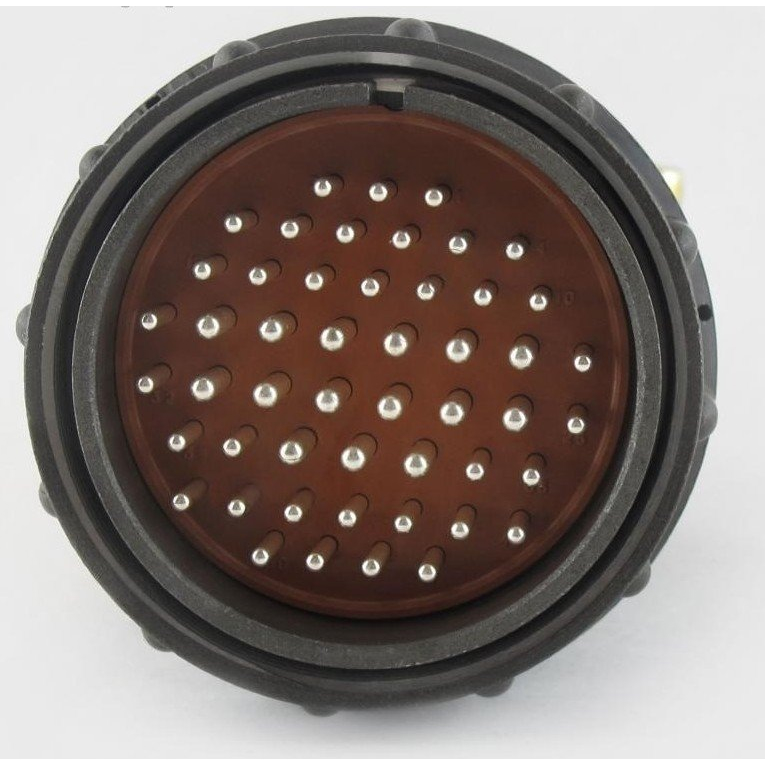

Соединитель 2РМДТ45К50Ш8В1В — это цилиндрический электрический разъём ручного соединения из серии 2РМДТ, выполненный в виде кабельной вилки с резьбовым замком, предназначенный для соединения цепей с достаточно высокими токовыми нагрузками в радио‑ и электронной аппаратуре общего применения.

Назначение и область применения

Разъём используется в электрических цепях постоянного и переменного тока (частотой до нескольких мегагерц) для соединения приборов, блоков и кабельных линий в промышленной, радиотехнической и телекоммуникационной аппаратуре. Конструкция рассчитана на работу в условиях повышенных механических и климатических нагрузок (удары, вибрации, широкий температурный диапазон).

Конструктивные особенности

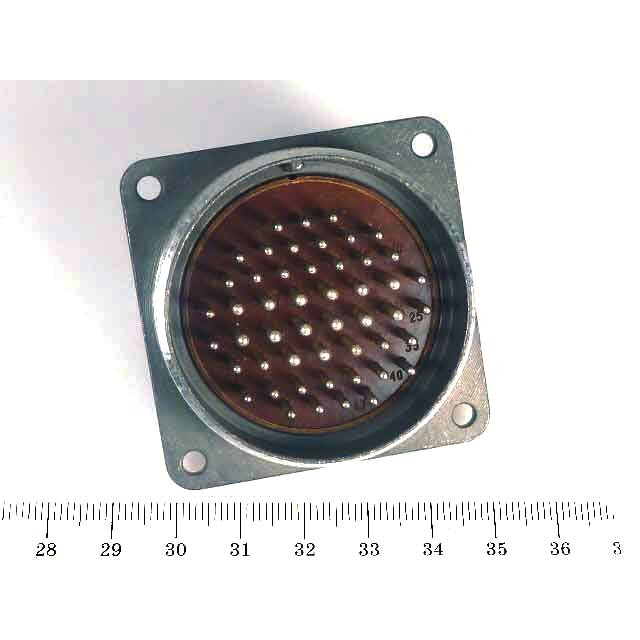

• Условный размер корпуса 45 (диаметр посадочного отверстия порядка 45 мм).

• Количество контактов — 50, часть контактов диаметром 1,5 мм, часть — 2,0 мм, что позволяет гибко комбинировать токовые и сигнальные цепи.

• Климатическое исполнение «В» — всеклиматическое (включая повышенную влажность до 98% при +40 °C и температуры от примерно −60 до +100 °C).

• Контакты, как правило, выполнены с покрытием серебром или золотом, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения.

Электрические характеристики (без привязки к цене)

• Рабочее напряжение — до 560 В.

• Максимальный ток на одиночный контакт: порядка 5 А для контактов Ø 1,5 мм и 7–7,5 А для контактов Ø 2,0 мм.

• Суммарный ток на разъём может достигать значений около 260 А при соответствующем распределении нагрузки по контактам.

• Сопротивление изоляции в нормальных условиях обычно не менее нескольких сотен мегаом (до нескольких гигаом в зависимости от исполнения).

Механические и эксплуатационные параметры

• Соединитель рассчитан на несколько сотен циклов сочленения‑расчленения (до 500 раз и более в зависимости от конкретного исполнения).

• Минимальная наработка — порядка 1000–5000 часов, срок сохраняемости достигает 15–25 лет при хранении в соответствии с условиями завода‑изготовителя.

• Корпус негерметичный, но конструкция обеспечивает устойчивость к вибрациям и многократным ударам с ускорением до сотен м/с².

Принцип маркировки (расшифровка)

Кратко:

• 2РМДТ — тип соединителя (цилиндрический, ручного соединения, внутренний объемный монтаж).

• 45 — условный размер корпуса (диаметр).

• 50 — количество контактов.

• Ш — тип контактов «штекер» (вилка), 8 — наличие контактов диаметром 1,5 и 2,0 мм.

• В1 — всеклиматическое исполнение и температурный класс по теплостойкости (до +100 °C).
