2РМДТ45КПН50Г8В1В

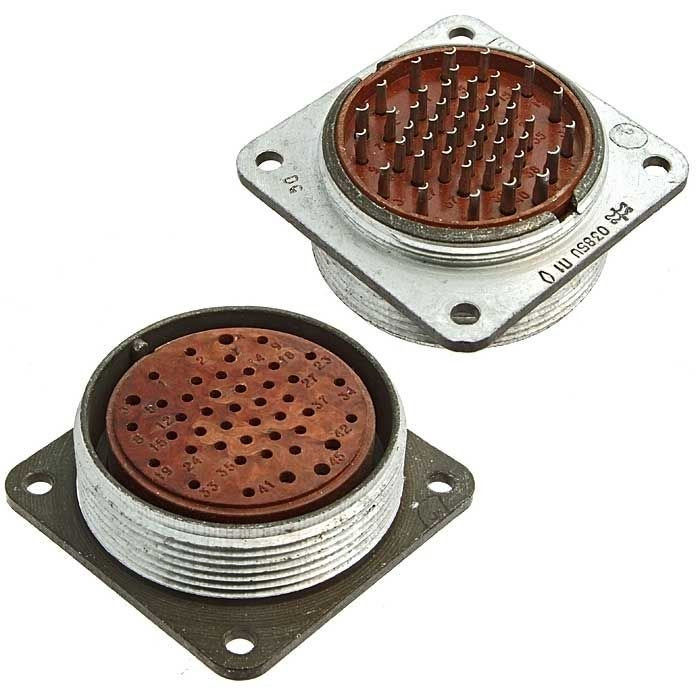

Разъём2РМДТ45КПН50Г8В1В — это цилиндрический соединитель серии 2РМДТ, рассчитанный на работу в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Обычно данный типоразмер используется как розетка на кабеле и применяется в промышленной, военной и авиационной технике, где требуется надёжное соединение в условиях перепадов температуры и повышенных механических нагрузок.

Расшифровка обозначения

• 2РМДТ — серия цилиндрического соединителя с ручным соединением, внутренним объемным монтажом.

• 45 — условный размер корпуса, диаметр посадочного отверстия около 45 мм.

• КПН — конфигурация корпуса: кабельная розетка с прямым патрубком.

• 50 — рассчитан на не менее 500 сочленений/расчленений, что говорит о высокой механической долговечности.

• Г — тип корпуса: розетка.

• 8 — все контакты диаметром 1,5 мм или 2 мм (в зависимости от исполнения).

• В — контакты выполнены с серебряным покрытием, что улучшает электропроводность и стойкость к окислению.

• 1 — теплостойкость до +100 °C.

• В — всеклиматическое исполнение, допускает работу в широком диапазоне климатических условий.

Рабочие параметры и условия эксплуатации

• Интервал рабочих температур, как правило, от примерно−60 до +100 °С , что делает соединитель пригодным для работы в сложных условиях (экстремальный холод, промышленные помещения).

• Максимальное рабочее напряжение дооколо 560–700 В , в зависимости от конкретного ТУ и исполнения.

• Сопротивление изоляции — не менее1000 МОм , что обеспечивает высокую электрическую надёжность.

• Ток нагрузки на один контакт: около5 А для контакта диаметром 1,5 мм и7,5 А для 2 мм , при этом допускается суммарный ток по нескольким контактам.

Надёжность и срок службы

• Минимальная наработка составляет порядканескольких тысяч часов (в зависимости от условий эксплуатации и конкретного производителя), а механический ресурс — не менее500 сочленений/расчленений.

• Срок сохраняемости (хранения без потери функциональности) достигает15–25 лет , что важно для хранения запасных частей и резервного оборудования.

Применение

• Соединители 2РМДТ45КПН50Г8В1В используются в промышленных установках, стационарных и мобильных электротехнических объектах, в том числе при подключении кабелей питания и сигнальных линий.

• Благодаря всеклиматическому исполнению и высокой механической стойкости они подходят для применения в условиях повышенной вибрации, перепадов давления и влажности.
