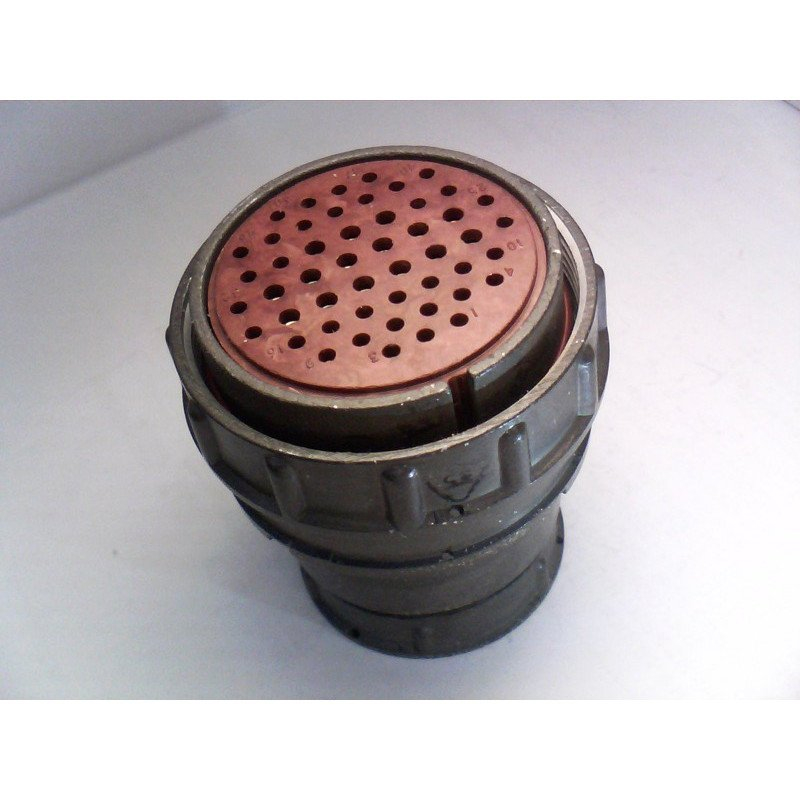

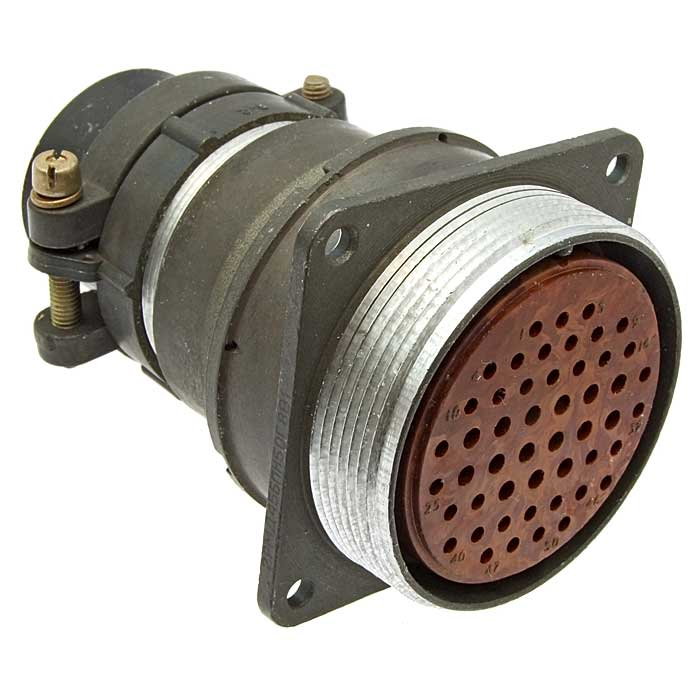

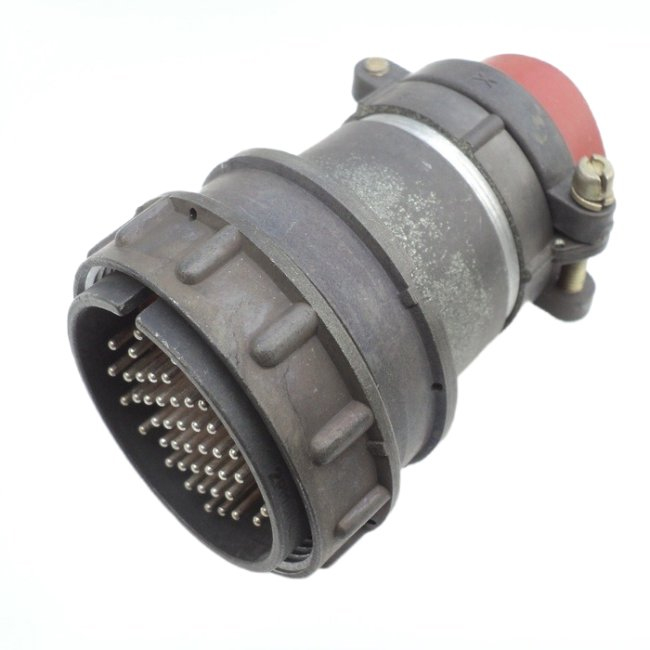

2РМДТ45КУН50Г8В1В (вероятно, имеется в виду близкая модификация 2РМДТ45КПН50Г8В1В) — это цилиндрический низкочастотный тропикоустойчивый соединитель кабельного типа с резьбовой фиксацией. АО « завод Элекон»

Описание

Это розетка кабельная с прямым патрубком (П) и гайкой для неэкранированного кабеля, всеклиматического исполнения (В) с серебряными контактами (В). Условный размер корпуса — 45, общее количество контактов — 50 со сочетанием 8 (диаметры 1,5 мм и 2 мм). Предназначена для соединения и разъединения электрических цепей в узлах радиоэлектронной аппаратуры специального и общего назначения.

Характеристики

• Номинальное рабочее напряжение: до 560 В (амплитудное значение).
• Максимальный рабочий ток: 5 А (для контактов диаметром 1,5 мм), 10 А (для контактов диаметром 2 мм).
• Сопротивление электрических контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 1000 МОм (в нормальных климатических условиях).
• Рабочий диапазон температур: от -60°C до +100°C.
• Относительная влажность: до 98% при температуре +35°C (с конденсацией влаги).
• Атмосферное пониженное давление: до 0,67 кПа (соответствует высоте до 12 км).
• Количество циклов сочленений-расчленений: не менее 500.
• Виброустойчивость: высокая, до 5000 Гц с ускорением до 200 м/с².
• Ударная прочность: многократные удары с ускорением до 1000 м/с².
• Тип контакта: посеребренный.
• Монтаж: пайка.

Расшифровка обозначения

• 2РМДТ — тип соединителя (негерметичный, тропикоустойчивый).

• 45 — условный размер корпуса.

• К — кабельный корпус.

• П (или У) — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 50 — число контактов.

• Г — сочетание контактов.

• 8 — группа диаметров (1,5/2 мм).

• В — серебро на контактах.

• 1 — теплостойкость до 100°C.

• В — всеклиматическое исполнение.

Применение

Используется в электрических цепях постоянного и переменного тока для работы в аппаратуре общего и специального назначения, включая условия повышенной влажности, пониженного давления и вибраций. Подходит для монтажа пайкой внутри блоков.

Благодаря своим высоким эксплуатационным характеристикам, соединители серии 2РМДТ находят широкое применение в следующих областях:

• Авиационная и космическая техника: для обеспечения надежной работы систем управления, связи и навигации в условиях экстремальных нагрузок.
• Военная техника: в радиолокационных станциях, системах радиосвязи, бортовой аппаратуре и другом оборудовании, требующем повышенной стойкости к внешним воздействиям.
• Промышленное оборудование: в автоматизированных системах управления технологическими процессами, контрольно-измерительной аппаратуре, оборудовании для тяжелой промышленности.
• Судостроение: в электротехнических системах судов, где важна устойчивость к влажности и вибрациям.
• Транспортные средства: в железнодорожном транспорте, автомобильной спецтехнике, для соединения электрических цепей, подверженных динамическим нагрузкам.
