Микросхема К155ИД1 представляет собой высоковольтный дешифратор, используемый для управления газоразрядными индикаторами. Она преобразует двоично-десятичный код в десятичный и содержит 83 интегральных элемента. Назначение и структура:

• Микросхема К155ИД1 разработана для преобразования двоично-десятичного кода в десятичный .
• Дешифратор состоит из логических ТТЛ-схем и десяти высоковольтных транзисторов. Когда на входы \"1-2-4-8\" поступают числа от 0 до 9 в двоичном коде, соответствующий выходной транзистор открывается .
• Номер выбранного выхода соответствует десятичному эквиваленту входного кода. Коды, эквивалентные числам от 10 до 15, дешифратором на выходе не отображаются .
• Высоковольтные выходные транзисторы с открытым коллектором микросхемы К155ИД1 специально рассчитаны на управление газоразрядными индикаторами типа \"ИН\" .

Технические параметры:

• Номинальное напряжение питания: 5В ± 5% .
• Входное напряжение высокого уровня: не менее 2,4 В .
• Входной ток низкого уровня: не более 16 мА .
• Выходной ток высокого уровня: не более -0,8 мА .
• Длительность фронта и среза входного импульса: не более 150 нс .
• Рабочая температура окружающей среды для К155: от -10 до +70 °С, для КМ155: от -45 до +85 °С .

Конструктивные особенности:

• Выпускается в 16-выводном прямоугольном пластмассовом корпусе с выводами для монтажа на печатную плату через отверстия .
• Корпус К155ИД1 имеет тип 238.16-1. Масса микросхемы не превышает 2 г .
• Микросхема К155ИД1 по входным уровням сигналов совместима с другими ИС стандартной ТТЛ логики .

Категории качества микросхемы К155ИД1:

• К - Интегральная схема с приемкой

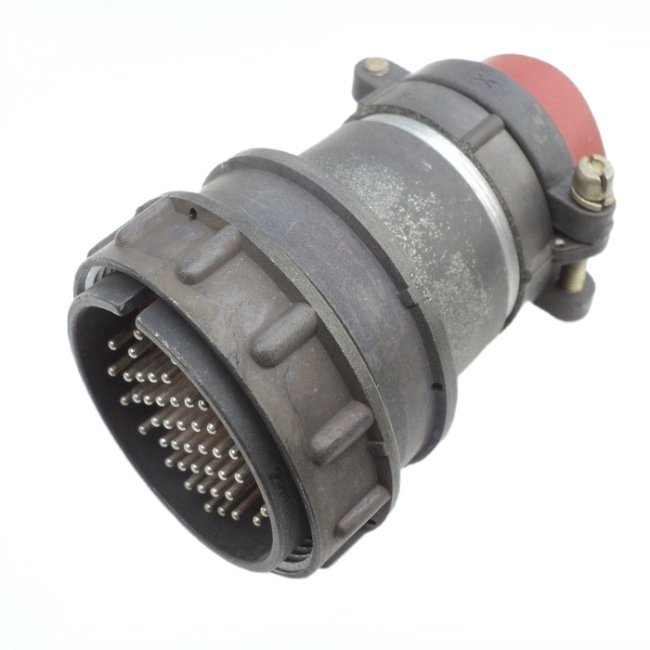

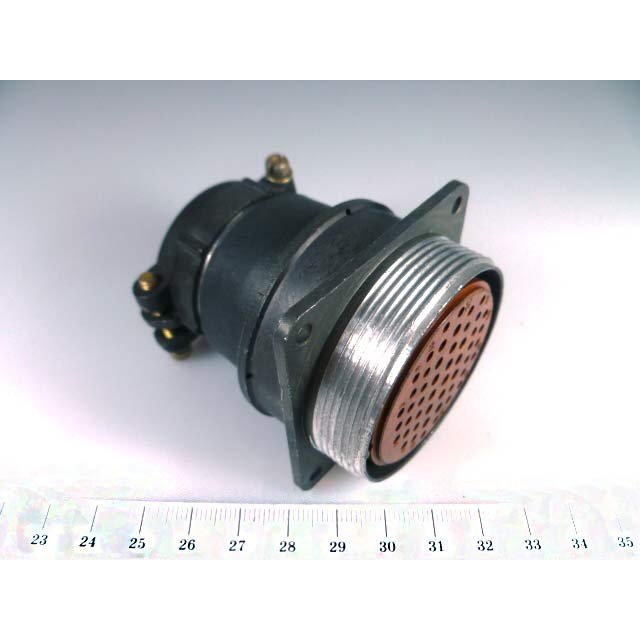

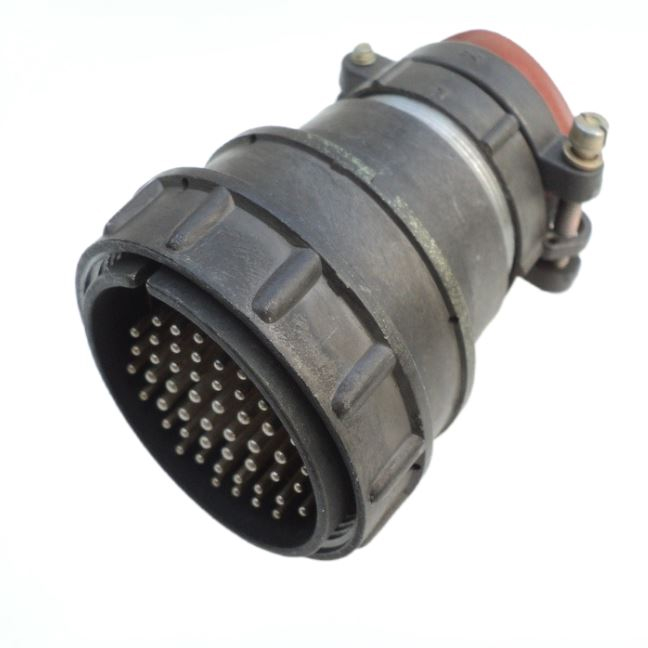

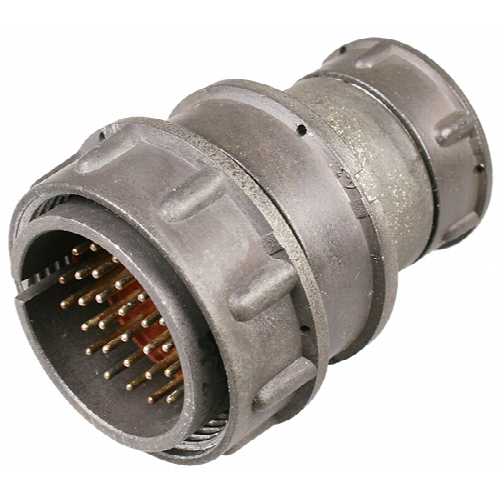

Разъем 2РМДТ45КПН50Г8В1В представляет собой кабельную розетку, предназначенную для соединения и разъединения электрических цепей постоянного и переменного тока. Этот разъем может работать при частоте до 3 МГц и напряжении до 700 В, в зависимости от типономинала.

Основные характеристики

• Тип соединителя : 2РМДТ
• Условный размер корпуса : 45
• Количество контактов : 50
• Тип контактов : гнездо
• Покрытие контактов : серебро
• Рабочая температура : от -60°C до +100°C
• Материал корпуса : металл
• Сопротивление изолятора : не менее 5 МОм
• Сопротивление контактов : не более 0.005 Ом

Конструкция и применение

Разъем имеет цилиндрическую форму и тропикоустойчивое исполнение с резьбовой фиксацией. Он используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Разъемы могут быть изготовлены для монтажа как экранированными, так и неэкранированными кабелями, что зависит от типа гайки патрубка.

Расшифровка обозначения

Обозначение 2РМДТ45КПН50Г8В1В расшифровывается следующим образом:

• 2РМДТ - тип соединителя;
• 45 - условный размер корпуса;
• К - вид корпуса (кабельный);
• П - вид патрубка (прямой);
• Н - вид гайки патрубка (для неэкранированного кабеля);
• 50 - количество контактов;
• Г - часть соединителя ( розетка );
• 8 - обозначение сочетания контактов;
• В - покрытие контактов (серебро);
• 1 - теплостойкость (до 100°C);
• В - всеклиматическое исполнение.

Технические условия

Разъем соответствует техническим условиям ГЕ0.364.126ТУ и может иметь различные схемы положения контактов, что делает их несовместимыми между собой. Гарантийный срок хранения составляет 15 лет с момента изготовления, а гарантированная наработка — до 1000 часов в обычных условиях эксплуатации.
