Соединители 2РМД27БПЭ7Ш5В1

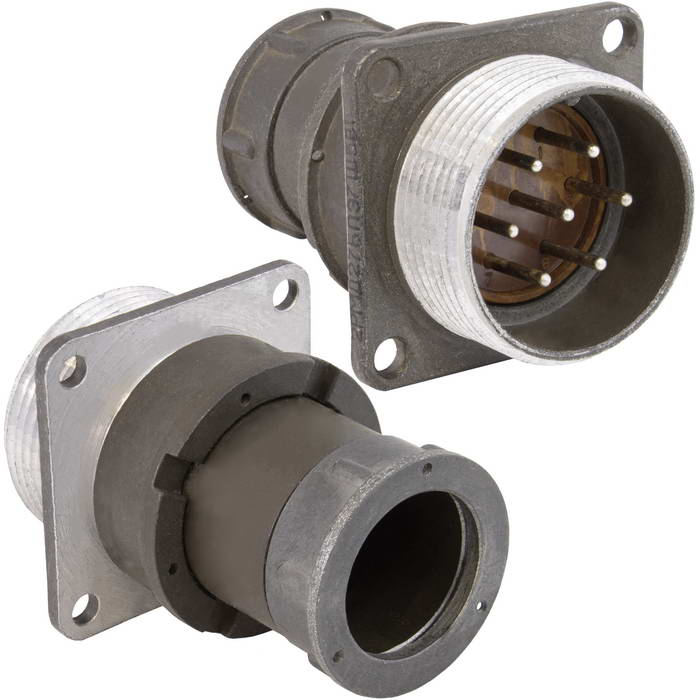

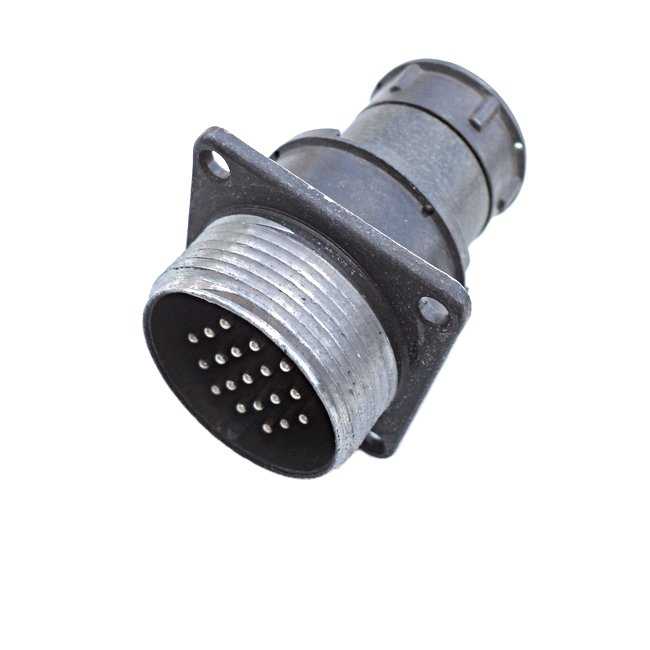

2РМД27БПЭ7Ш5В1 — это тип блочной вилки, используемой для соединения электрических цепей в радиоэлектронной аппаратуре. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : 2РМД

• Условный размер корпуса : 27

• Вид корпуса : Блочный (приборный)

• Вид патрубка : Прямой (П)

• Гайка патрубка : Для экранированного кабеля (Э)

• Количество контактов : 7

• Часть соединителя : вилка (Ш)

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5)

• Покрытие контактов : Серебро (В)

• Теплостойкость : +100°C

Технические параметры

• Максимальная токовая нагрузка :

  • На одиночный контакт: 12 А

  • Суммарная на соединитель: 70 А

• Максимальное рабочее напряжение : 700 В

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 2300 В

  • При пониженном давлении: 450 В

• Сопротивление контактов : Не более 2,5 мОм

• Сопротивление изоляции : Не менее 5000 МОм

• Емкость между контактами : Не более 6 пФ

• Усилие расчленения соединителей : Не более 65,6 Н (7 кгс)

• Минимальная наработка : 5000 часов

• Число сочленений-расчленений : 500

• Минимальный срок сохраняемости : 15 лет

Условия эксплуатации

• Рабочая температура : От -60°C до +100°C

• Предельная температура : От -60°C до +70°C

• Относительная влажность : До 98% при +25°C

• Атмосферное давление :

  • Рабочее: 133,32·10^-12 Па (10^-12 мм рт. ст.)

  • Предельное: 12 кПа (90 мм рт. ст.)

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

Этот соединитель предназначен для использования в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, обеспечивая надежное соединение и разъединение электрических цепей при различных условиях эксплуатации.
