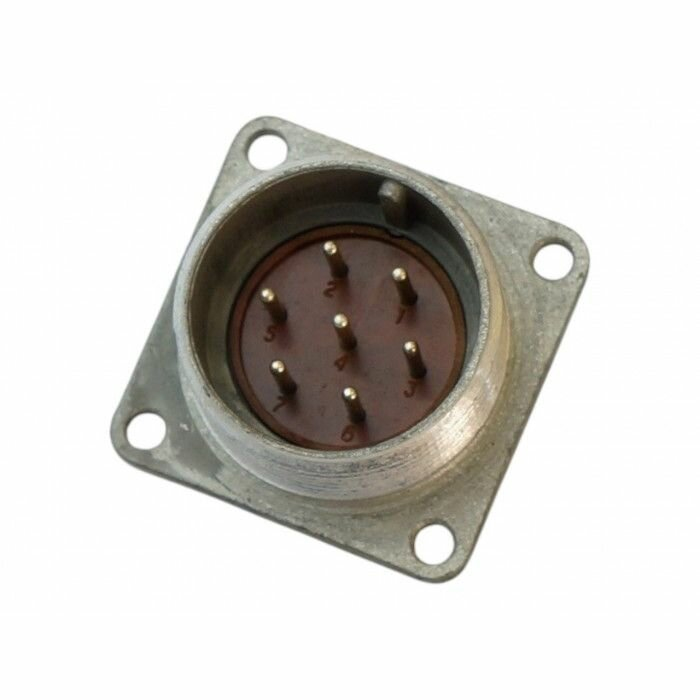

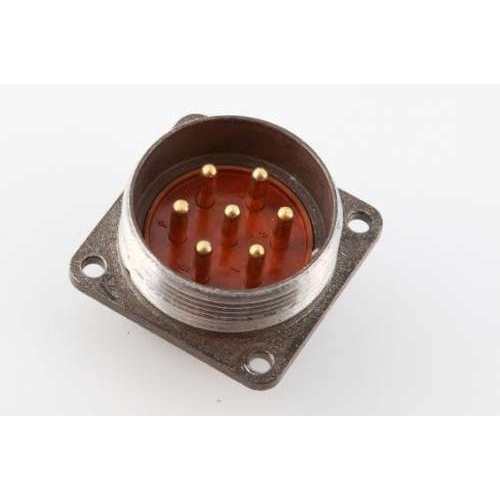

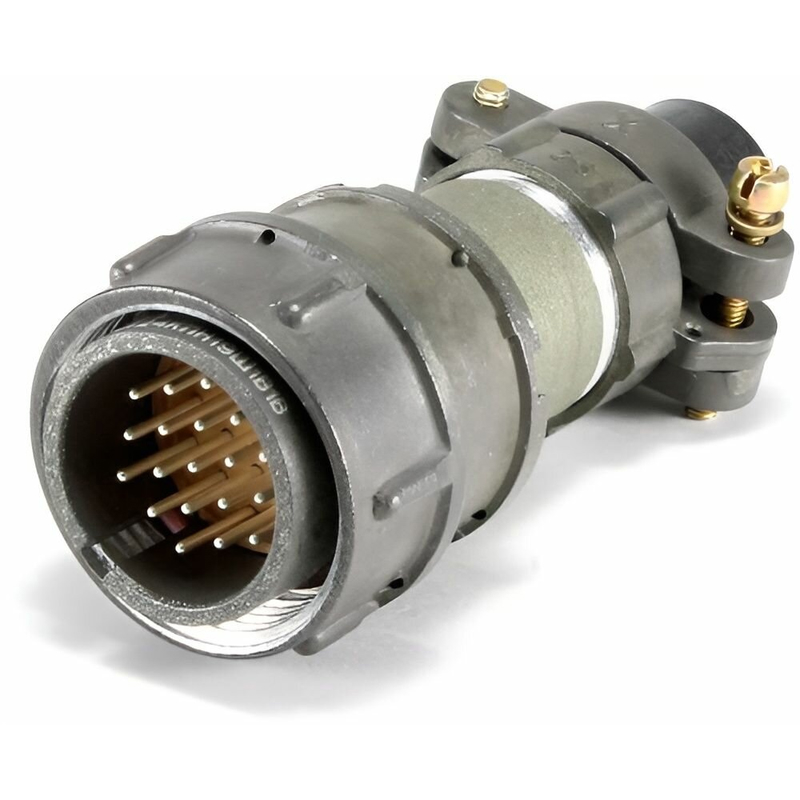

2РМД27Б7Ш5В1

Разъём2РМД27Б7Ш5В1 — это цилиндрический низкочастотный негерметичный соединитель советского/российского стандарта, относящийся к серии2РМД (разъём малогабаритный двухрядный). Он предназначен для многократного соединения и разъединения электрических цепей постоянного и переменного тока в промышленной, радиоэлектронной, авиационной и специальной аппаратуре.

Расшифровка маркировки

• 2РМД — серия цилиндрического низкочастотного негерметичного разъёма.

• 27 — условный размер корпуса (диаметр примерно 27 мм).

• Б — тип корпуса: блочная вилка (часть без кожуха, для монтажа внутри прибора).

• 7 — количество контактов: 7 штук.

• Ш5 — сочетание контактов: все контакты диаметром 1,5 мм.

• В — серебряное покрытие контактов (повышенная стабильность и хороший контакт).

• 1 — температурный класс: теплостойкость до +100 °C.

Основные технические параметры

• Количество контактов — 7, диаметром 1,5 мм.

• Максимальный ток на один контакт — до 12 А, суммарный ток соединителя — до 70 А.

• Максимальное рабочее напряжение постоянного тока или амплитудное значение переменного — порядка 560–700 В.

• Сопротивление контакта не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

• Ёмкость между соседними контактами — не более 6 пФ.

Конструкция и монтаж

• Разъём имеетблочную вилку без кожуха, предназначен под монтаж внутри корпуса (внутренний монтаж).

• Корпус, как правило, пластмассовый (карболит или аналог), климатическое исполнение соответствует УХЛ2.1 по ГОСТ 15150‑69 (умеренный климат, эксплуатация внутри помещений).

• Соединение пары «вилка–розетка» выполняется порезьбовому принципу с фиксацией сочленённого положения.

Условия эксплуатации и надёжность

• Разъём рассчитан на многократные циклы сочленения/разъединения (минимальная наработка — не менее 1000 часов).

• Характеристики изоляции и механической прочности позволяют применять его в условиях вибраций и ударов, в том числе в авиационной и бортовой аппаратуре.
