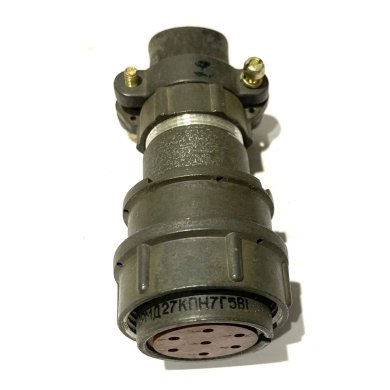

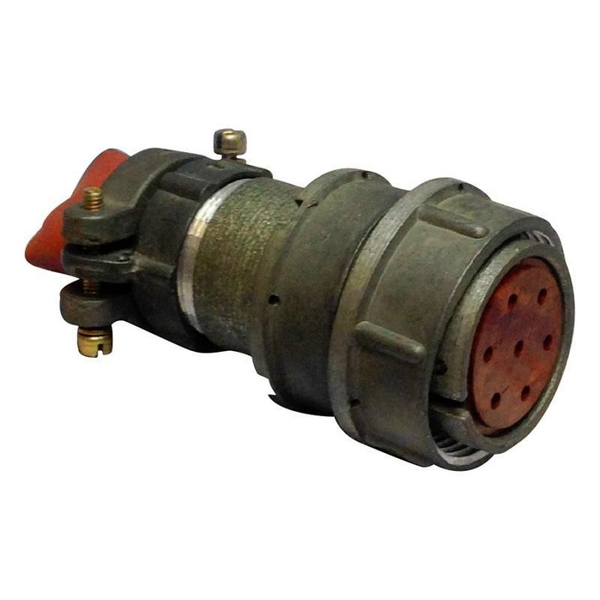

2РМД27К7Г5В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и не имеет патрубка.

Технические характеристики:

• Тип соединителя: 2РМД

• Условный размер корпуса: 27

• Вид корпуса: Кабельный (К)

• Количество контактов: 7

• Часть соединителя: розетка (Г)

• Сочетание контактов: Все контакты диаметром 1,5 мм (5)

• Покрытие контактов: Серебро (В)

• Теплостойкость: +100° С

Электрические характеристики:

• Максимальная токовая нагрузка:

  • На одиночный контакт — 12 А

  • Суммарная на соединитель — 70 А

• Максимальное рабочее напряжение: 700 В

• Максимальное испытательное напряжение:

  • В нормальных климатических условиях — 2300 В

  • При давлении 399,96 Па (3 мм рт. ст.) — 450 В

• Сопротивление контактов: Не более 2,5 мОм

• Сопротивление изоляции: Не менее 5000 МОм

• Емкость между контактами: Не более 6 пФ

Механические характеристики:

• Усилие расчленения соединителей: Не более 65,6 Н (7 кгс)

• Усилие расчленения гнезд с контрольным калибром: От 0,7 Н до 3,92 Н (от 0,07 кгс до 0,4 кгс)

• Минимальная наработка: 5000 ч

• Число сочленений-расчленений: 500

• Минимальный срок сохраняемости: 15 лет

Условия эксплуатации:

• Температура окружающего воздуха: Рабочая — от -60° С до +100° С, предельная — от -60° С до +70° С

• Смена температур: От -60° С до +180° С

• Относительная влажность: До 98% при +25° С

• Атмосферное давление: Рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.)

• Синусоидальная вибрация: Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с^2

Климатическое исполнение: Умеренный и холодный климат (УХЛ2.1).

Применение:

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. розетка и вилка соединителя имеют резьбовое сочленение и одношпоночную поляризацию.
