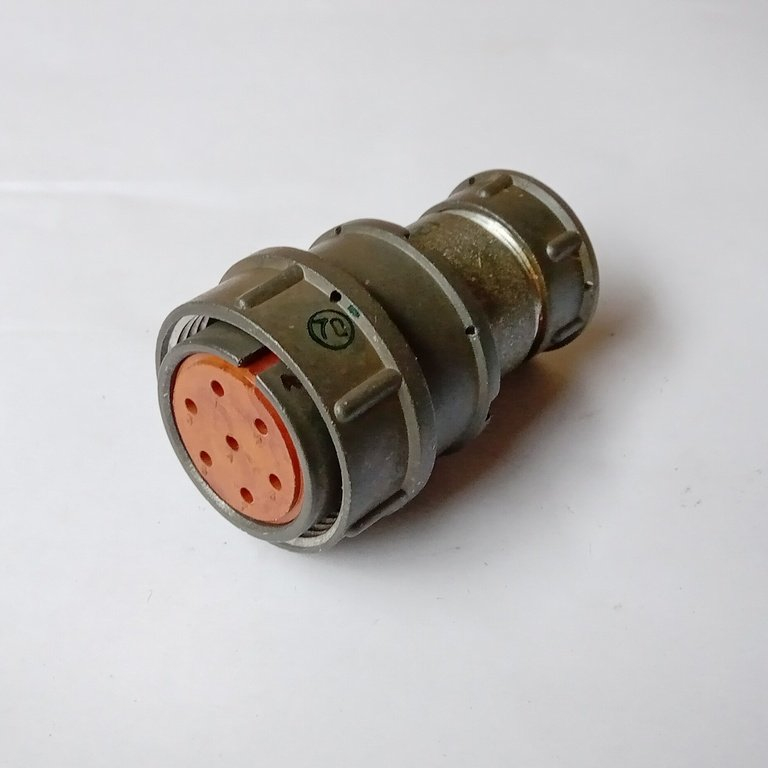

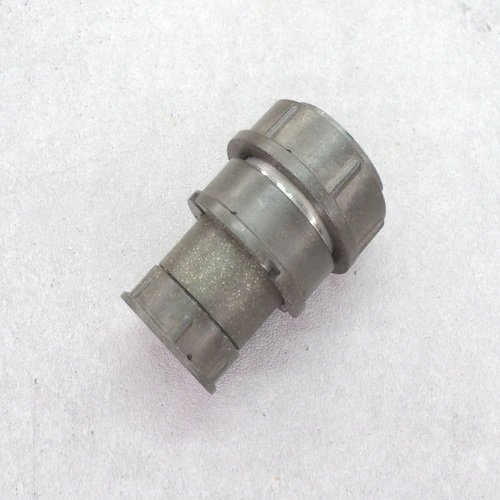

2РМД27КПЭ7Г5В1 — это кабельная розетка, предназначенная для соединения и разъединения электрических цепей. Она относится к типу соединителей 2РМД, которые используются в радиоэлектронной аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 700 В.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 7.

• Часть соединителя : розетка (Г).

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100° С.

Эксплуатационные характеристики

• Максимальная токовая нагрузка : На одиночный контакт — 12 А, суммарная на соединитель — 70 А.

• Максимальное рабочее напряжение : 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 2300 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм (или 1000 МОм по другим источникам).

• Рабочая температура : От -60° С до +100° С.

• Предельная температура : От -60° С до +70° С.

• Относительная влажность : До 98% при +25° С.

• Атмосферное давление : Рабочее — до 506 кПа, предельное — до 12 кПа.

• Вибрация и удар : Выдерживает синусоидальную вибрацию и механические удары.

Применение

Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они обеспечивают надежное соединение и разъединение электрических цепей в различных условиях эксплуатации.

Материалы

Корпус розетки изготовлен из алюминиевого сплава А-22, а вставка (изолятор) — из карболита. Цвет изделия — серый. Габаритные размеры — примерно 52х35 мм.

Срок службы и хранения

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Гарантийный срок хранения : 15 лет.
