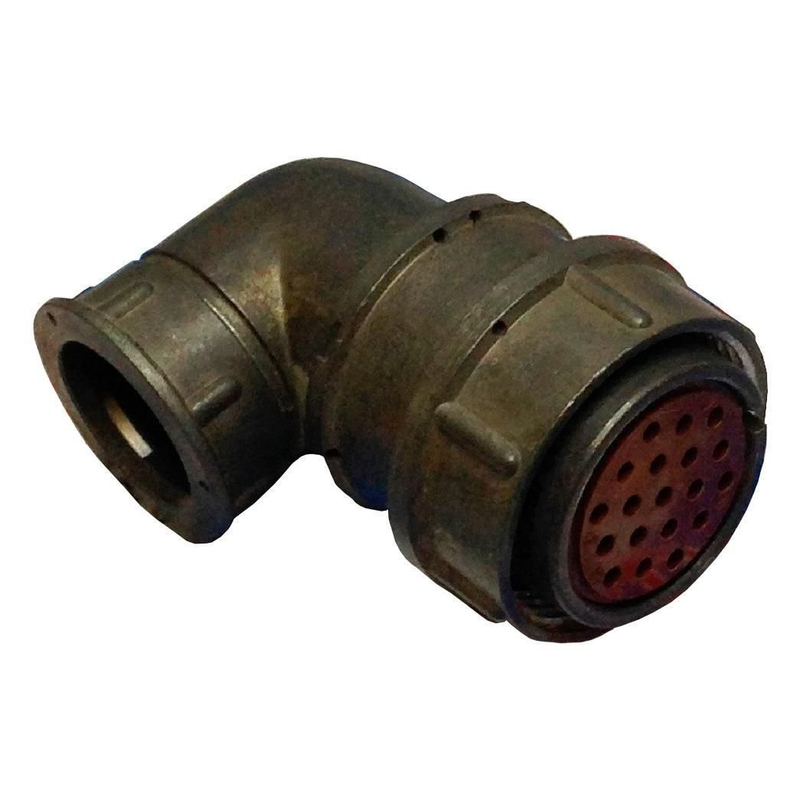

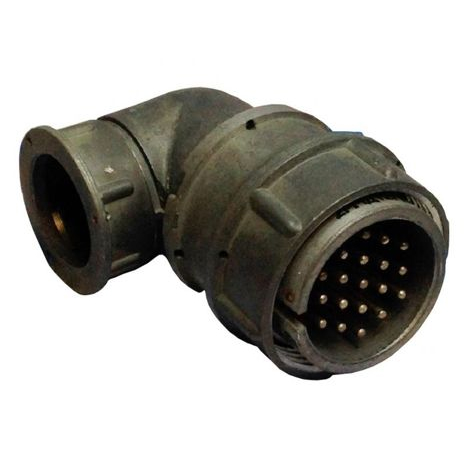

2РМД27КУЭ19Ш5В1 — это кабельная вилка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока. Она относится к серии 2РМД, которая включает в себя цилиндрические низкочастотные негерметичные соединители для внутреннего объемного монтажа.

Технические характеристики

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 27.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 19.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100° С.

Технические параметры :

• Максимальная токовая нагрузка :

  • На одиночный контакт: 7 А.

  • Суммарная на соединитель: 110 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : до 1850 В в нормальных условиях.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Емкость между контактами : не более 6 пФ.

• Усилие расчленения : не более 196,2 Н (20 кгс).

• Минимальная наработка : 5000 часов.

• Число сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающего воздуха :

  • Рабочая: от -60° С до +100° С.

  • Предельная: от -60° С до +70° С.

• Относительная влажность : до 98% при +25° С.

• Атмосферное давление :

  • Рабочее: 133,32·10^-12 Па (10^-12 мм рт. ст.).

  • Предельное: 12 кПа (90 мм рт. ст.).

• Вибрация и удары : выдерживает синусоидальную вибрацию и механические удары.

Эта вилка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
