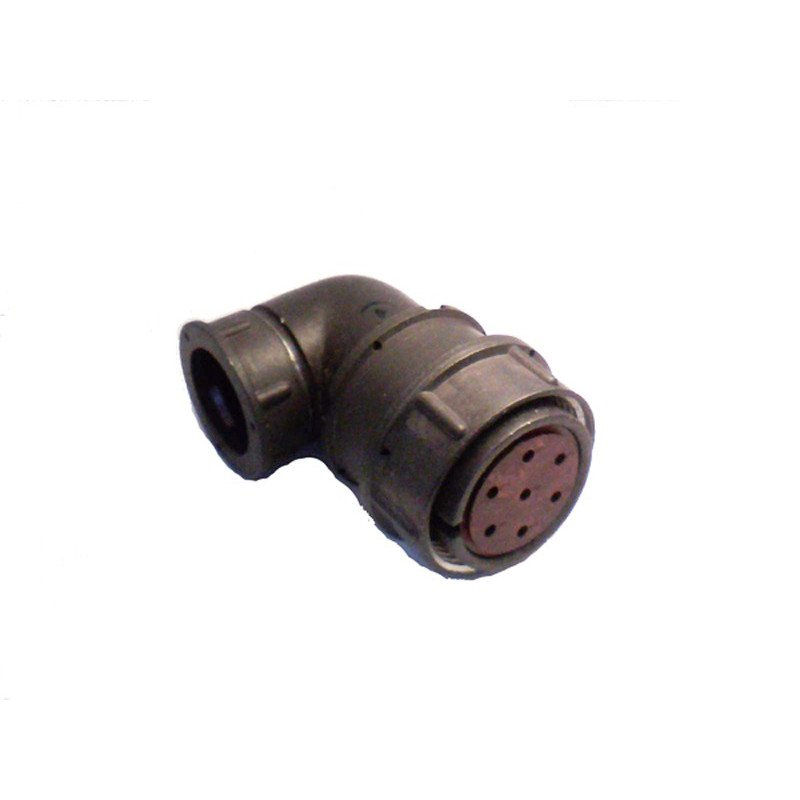

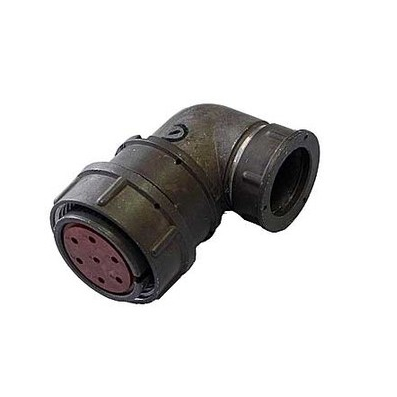

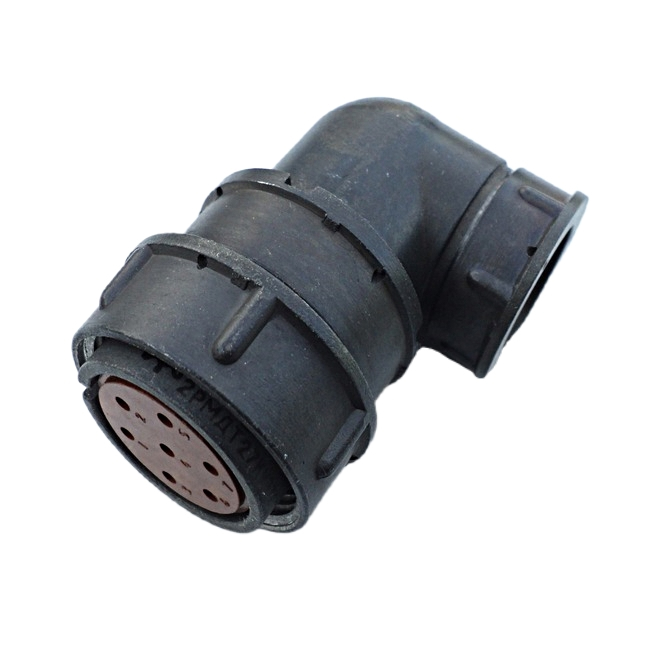

2РМД27КУЭ7Г5В1 — это цилиндрический низкочастотный негерметичный соединитель объемного монтажа с резьбовой фиксацией. Он используется для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала.

Соединитель 2РМД27КУЭ7Г5В1 состоит из розетки и вилки, которые могут быть блочными (приборными) или кабельными. Блочная часть соединителей производится без патрубков или с прямыми патрубками, а кабельная часть — без патрубков, с прямыми или угловыми патрубками.

Этот соединитель предназначен для монтажа с экранированными или неэкранированными кабелями (проводами), при этом меняется вид концевой гайки патрубка. Подсоединение проводов к хвостовикам контактов осуществляется методом пайки.

Соединители 2РМД изготавливаются в восьми конструктивных исполнениях по 13 типономиналов каждого исполнения, всего существует 718 типоконструкций.

Основные характеристики соединителя 2РМД27КУЭ7Г5В1 :

• Тип соединителя: негерметичный.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса: 27.

• Состав соединителя: вилка, розетка.

• Вид корпуса: кабельный.

• Исполнение монтажной части: угловой.

• Экранированный.

• Вид сочленения: резьбовое.

• Покрытие контактов: серебро.

• Способ монтажа: объемный, пайкой.

• Монтаж: внутренний.

• Общее количество контактов: 7.

• Максимальное рабочее напряжение: 560 В или 700 В.

• Максимальная рабочая частота: 3 МГц.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Синусоидальная вибрация, диапазон частот: 1–5000 Гц.

• Минимальная наработка: 1000 часов.

• Максимальное количество сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.
