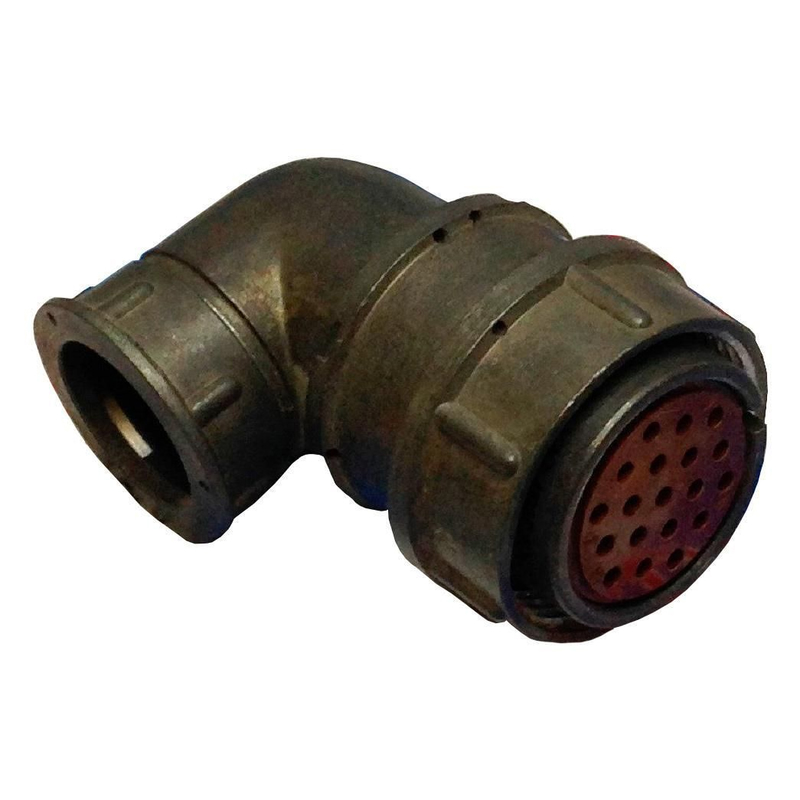

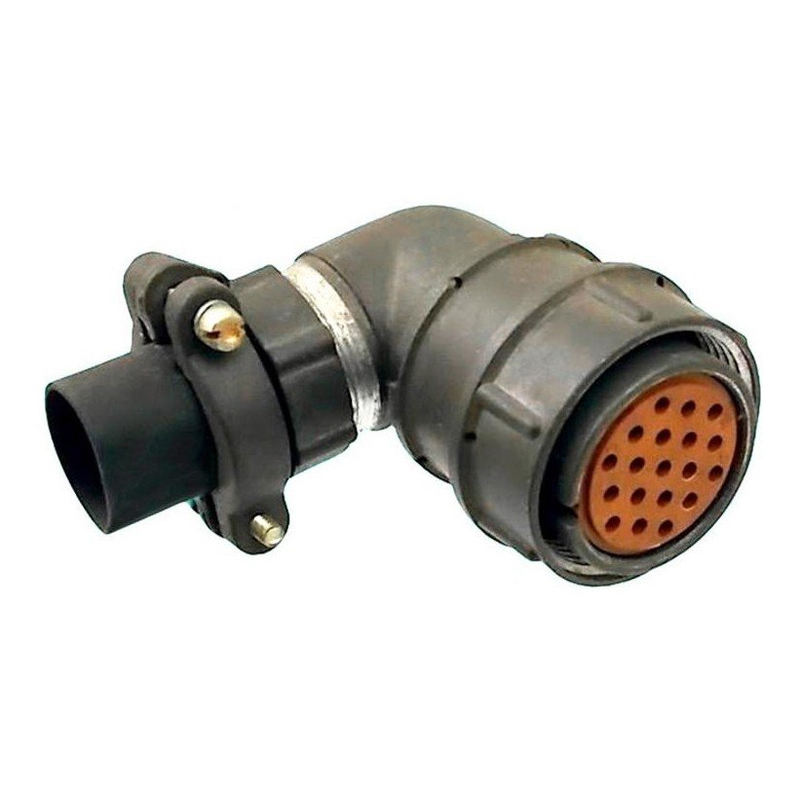

2РМД27КУН19Г5В1 — это кабельная розетка, предназначенная для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Она имеет угловой патрубок и гайку для неэкранированного кабеля. розетка оснащена серебряным покрытием контактов и рассчитана на работу при температуре от -60°C до +100°C.

Основные характеристики:

• Тип соединителя : 2РМД.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 19.

• Часть соединителя : розетка (Г).

• Обозначение сочетания контактов : Все контакты диаметром 1,5 мм (5).

• Покрытие контактов : Серебро (В).

• Теплостойкость : До +100°C.

Технические параметры:

• Максимальная токовая нагрузка : На одиночный контакт — 7 А, суммарная на соединитель — 110 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : В нормальных условиях — 1850 В.

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Усилие расчленения соединителей : Не более 196,2 Н (20 кгс).

• Минимальная наработка : 5000 часов.

• Количество сочленений-расчленений : 500.

• Минимальный срок сохраняемости : 15 лет.

Условия эксплуатации:

• Температурный диапазон : Рабочий от -60°C до +100°C, предельный от -60°C до +70°C.

• Относительная влажность : До 98% при +25°C.

• Атмосферное давление : Рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ускорение 1000 м/с? для многократного действия и 5000 м/с? для одиночного действия.

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
