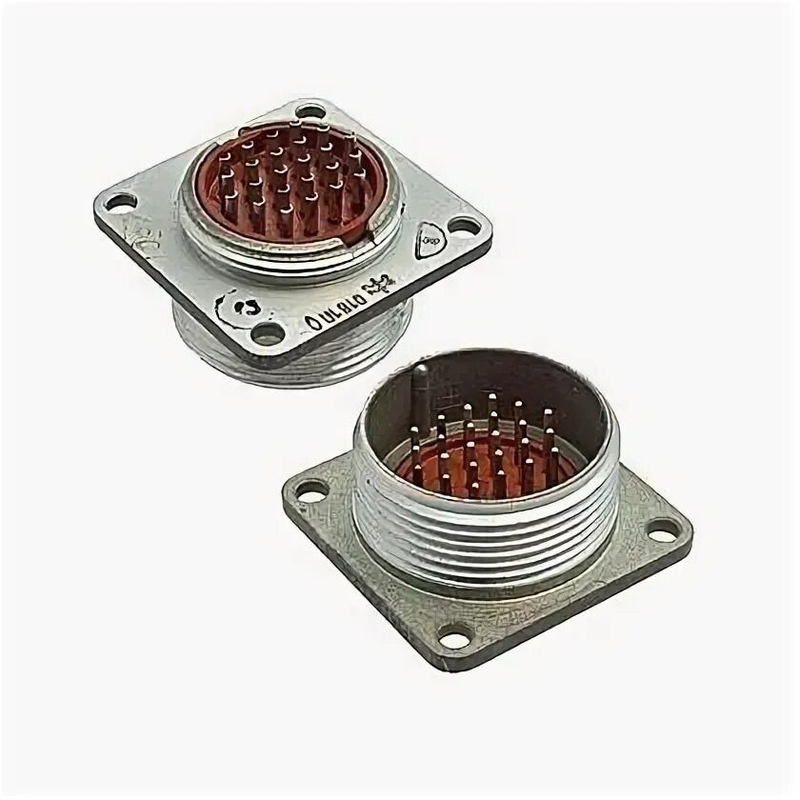

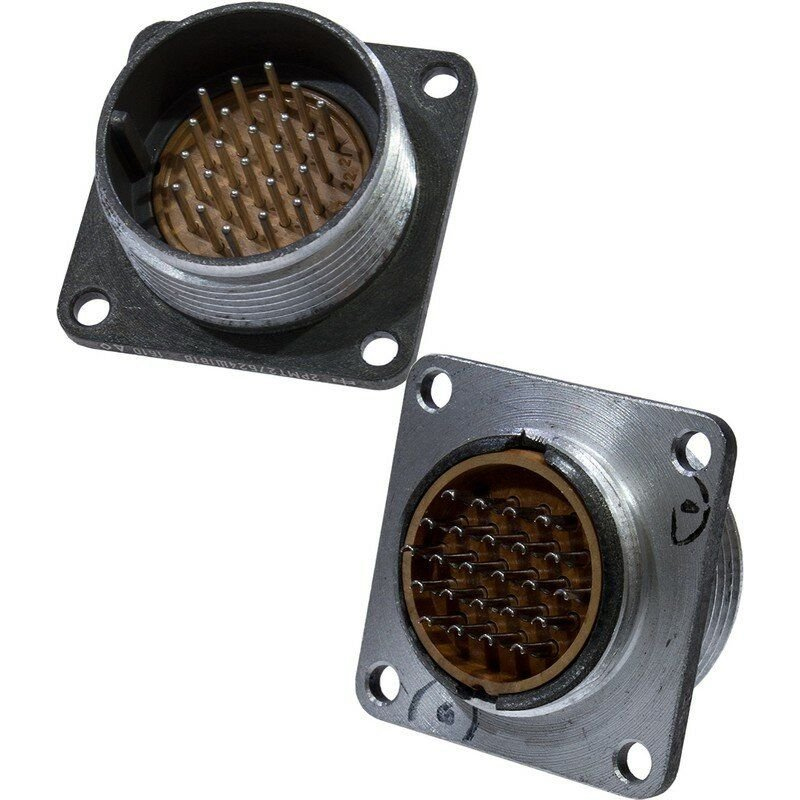

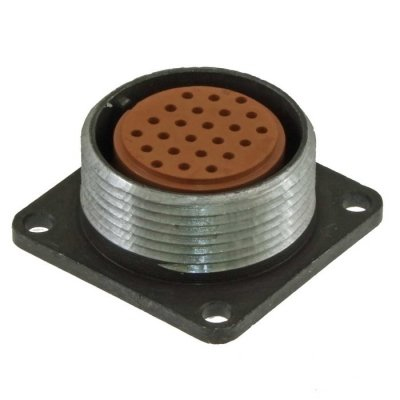

Разъём 2РМТ27Б24Ш1В1В «5» относится к серии отечественных низкочастотных цилиндрических соединителей 2РМТ, предназначенных для межблочного и внутриблочного соединения радиоэлектронной и радиотехнической аппаратуры.

Основное назначение и конструкция

Это электрический низкочастотный негерметичный тропикоустойчивый цилиндрический соединитель общего назначения, работающий в цепях постоянного и переменного тока. Корпус имеет блочную конструкцию и сочленяется с помощью резьбы, что обеспечивает устойчивое соединение и относительно простую установку на блок.

Параметры по типу 2РМТ27Б24Ш1В1В

• Количество контактов:24 .

• Условный диаметр корпуса:27 мм (серия 27).

• Максимальное рабочее напряжение (амплитудное значение): до 560 В .

• Токовая нагрузка: по данным разных источников суммарный ток может достигать до 50 А ; на отдельный контакт обычно от нескольких ампер до десятков ампер в зависимости от диаметра проводника и режима работы.

• Сопротивление изоляции: не менее 1000 МОм .

• Климатическое исполнение:всеклиматическое (В) , рабочий диапазон температур примерно от −60 до +100 °С .

Монтаж и конструктивные особенности

Соединитель выпускается в виде вилки блочного типа (обозначение «Ш» — вилка, «Б» — блочный корпус). Контакты цилиндрические, извлекаемые, чаще всего монтируются методом обжимки проводов. Покрытие контактов — как правило серебро (буква «В» в обозначении).

Условия эксплуатации и ресурс

Соединитель рассчитан на работу в условиях вибрации (частоты до тысяч герц, ускорения порядка десятков g) и ударных нагрузок, характерных для бортовой и стационарной радиоаппаратуры. Заявленный минимальный ресурс механизма сочленения — порядка 500 включений‑отключений , а продолжительность сохраняемости и наработки — до 5000 часов работы и до 25 лет при хранении.
